微流控注射泵模块

低压注射泵模块neMESYS 290N






无脉动、模块化、精确到纳升级范围

适用于研究和工业中最苛刻的应用



neMESYS精密注射泵非常适合在每秒mLnL的范围内创建极其均匀且无脉动的流体流动,以及极少量流体的高精度计量。注射泵的PID控制驱动系统可确保活塞非常平稳地前进,防止粘滑效应并确保高度准确。



neMESYS注射泵上的通用注射器插座在您选择可以使用的注射器时为您提供了很大的自由度。因此,您不会受限于特定的制造商或注射器类型。使用可选的阀门,注射泵可以在操作期间从试剂吸收切换到试剂输送,而无需切换注射器或导管。





优势:

—无脉动的流体流

—模块化,可扩展的系统

—用于注射器的通用容器,外径范围为6-30 mm

—集成和可更换的3-2通阀

—全面的软件包,支持SDKLabVIEW

—操作模式:顺序、并行和连续

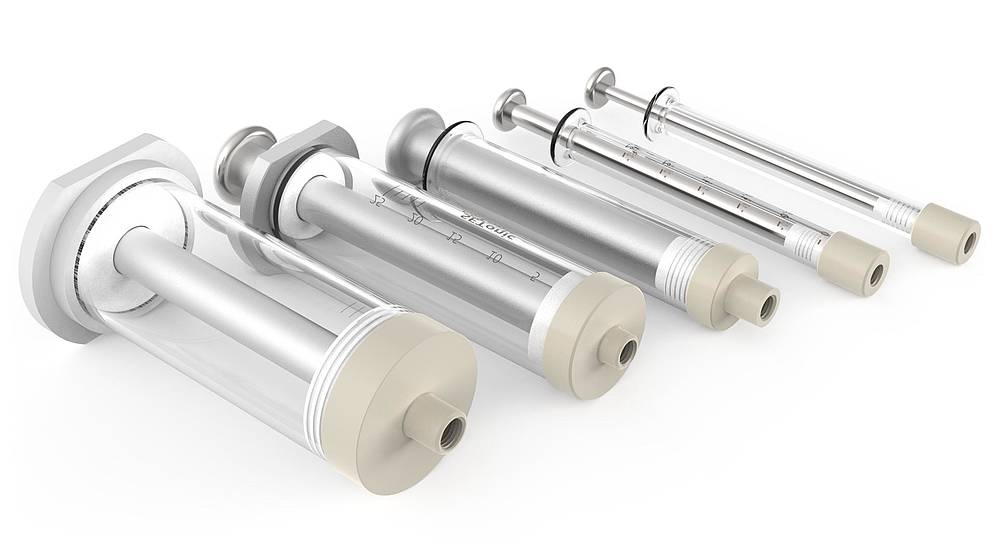

高精密注射器

玻璃或不锈钢取决于您的选择






在精确度和无脉动操作方面,高精度驱动单元和所用注射器的精度同等重要。我们的精密注射器与我们的泵一样精心制造,保证了高精度的流体流。低压注射泵可配备玻璃或不锈钢注射器。



Volume

Max. Pressure


psi

MPa

bar

10 µl

1755

12.1

121

25 µl

1697

11.7

117

50µl

1500

10.8

108

100 µl

1400

9.7

97

250 µl

1100

7.7

77

500 µl

800

5.8

58

1.0 ml

500

3.7

37

2.5 ml

300

2.3

23

5.0 ml

200

1.7

17

10.0 ml

180

1.3

13

25 ml

160

1.1

11

50 ml*

117

0.8

8.1

*50 ml syringe only if special syringe holder is mounted to syringe pump

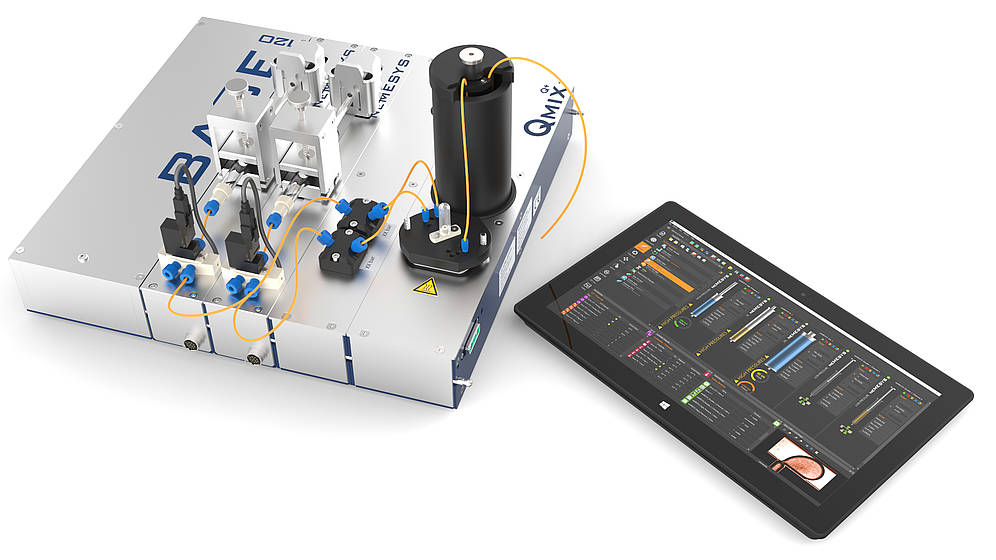

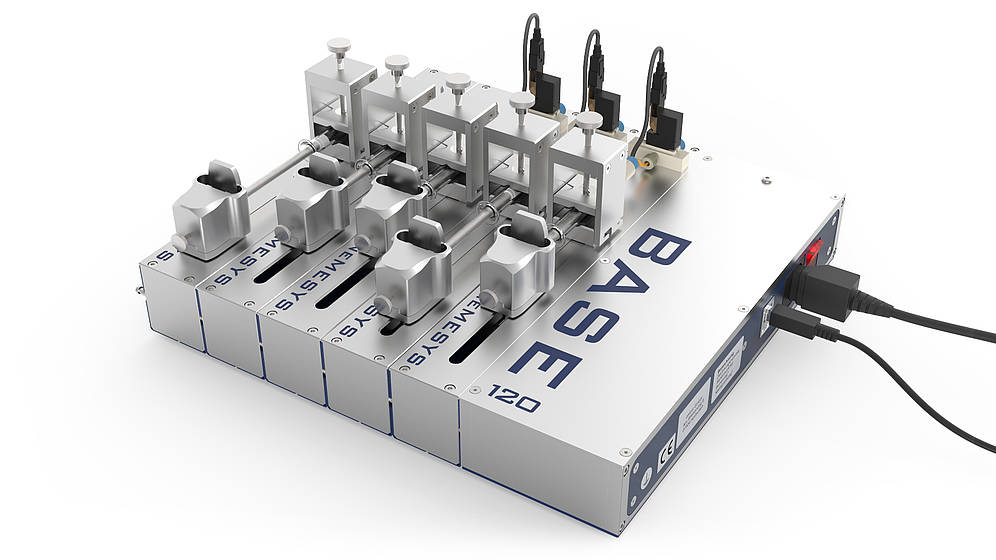

模块化和可扩展

建立您自己的流量注入系统






单独的注射泵模块可以连接到其他neMESYS注射泵或Qmix微反应模块,只需将它们插在一起即可创建复杂的配料系统或完整的微反应系统。这允许在不同压力范围内无脉动地产生多个独立的流体流--同步且精确到纳升。



结合全面的软件包,高精度neMESYS注射泵为您提供高精度的液体流量配料的可能性。

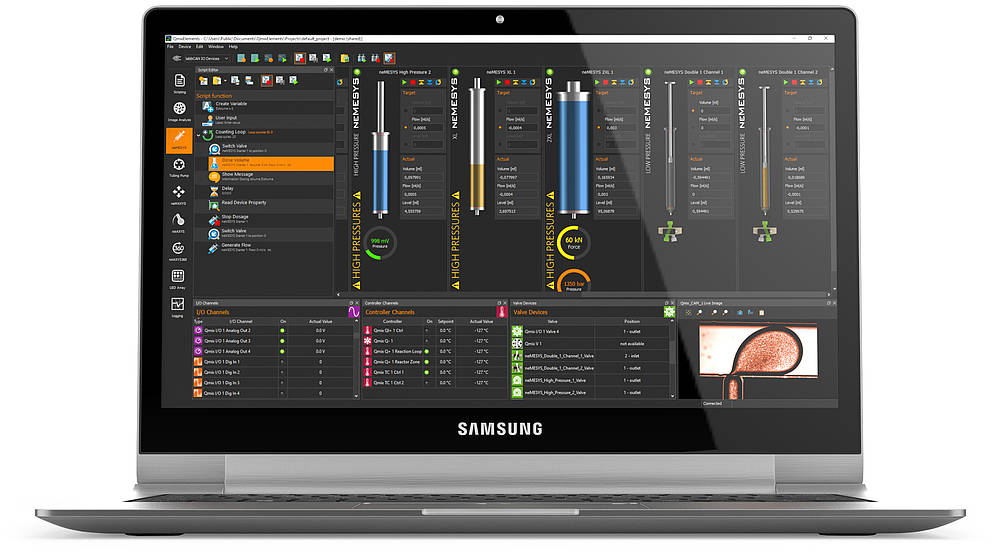

用于neMESYS插件的QmixElements软件






neMESYS插件将所有neMESYS注射泵整合到QmixElements软件套件中,此插件为您提供强大的注射泵功能,这是您在其他任何地方都找不到的。清晰的布局、极具吸引力的用户界面可让您全面了解所有重要参数例如注射器填充水平、配置的注射器型号和数量、计量方向、当前流速、当前阀门位置或当前压力。



亮点:

——注射器尺寸、填充水平和阀门位置的图形显示

——体积和流量的SI单位可自由选择(mlnlml/s…

——注射器向导将指导您完成新注射器的配置

——实时显示当前值例如流速、注射器填充水平或剂量

——注射器的颜色取决于移动方向(橙色=填充,蓝色=分配,灰色=停止)

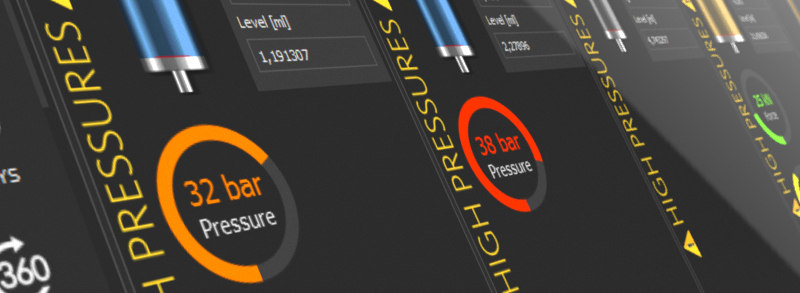

图形压力显示






neMESYS注射泵的压力显示可让您随时关注集成压力传感器的压力。显示模式以数字形式和条形图可视化压力传感器的当前值。显示屏还使用不同的颜色-绿色(低压),黄色(中压)和红色(高压),让您对模块的压力范围有一个很好的了解,因此,您可以检测临界条件并快速做出反应。

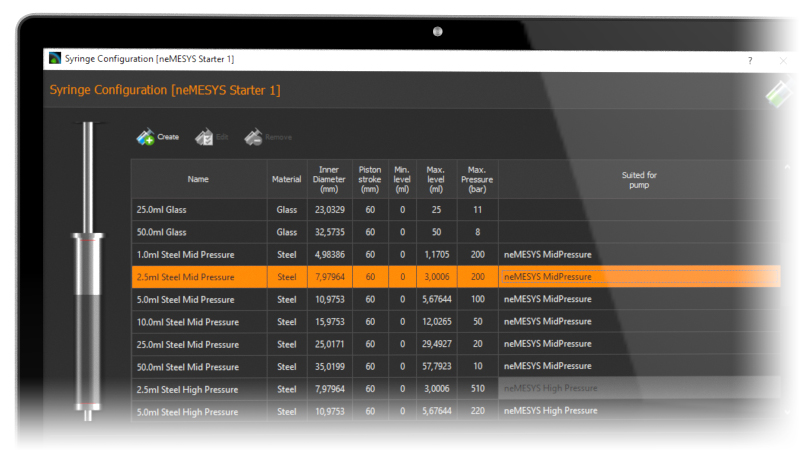

易于注射器配置

选择现有的注射器或创建自己的注射器






您可以从众多现有的注射器中进行选择,也可以使用注射器向导快速配置您自己的注射器。只需为新注射器选择内径、活塞行程和注射器材料即可完成。然后,软件将显示您的注射器,其中包含所选材料以及您选择的厚度和长度。

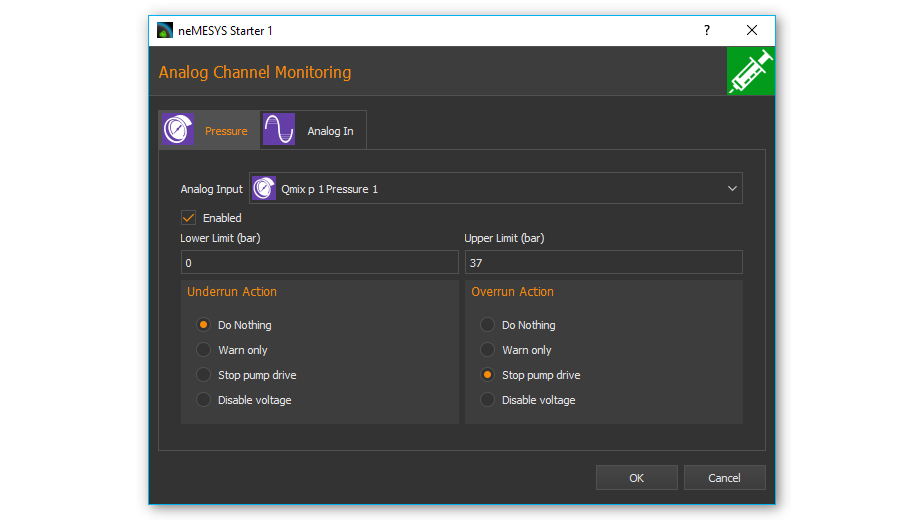

neMESYS压力和模拟I/O安全监控

通过自动报警反应获得更多安全性






模拟I/O监控功能允许您使用任何模拟输入或压力传感器作为neMESYS注射泵的安全开关。在危险情况下,例如超过某个最大压力或温度,您可以自动停止neMESYS泵,关闭它们或只是发布警报信息。输入(压力、温度)以及报警响应(停止泵,泵关闭,警告)可由用户自由选择。

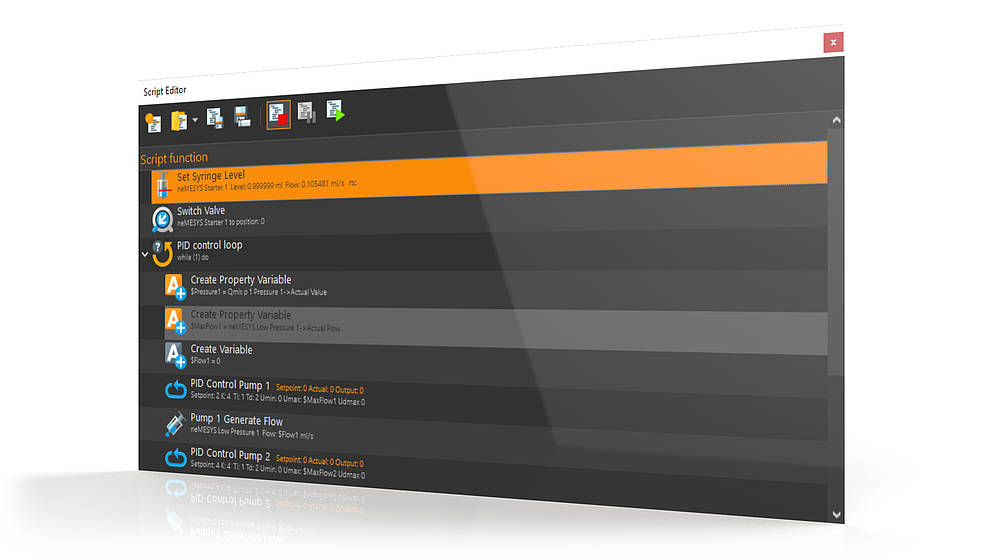

脚本功能

复杂过程的图形化编程






QMixElements脚本系统完全支持neMESYS泵,您可以使用拖放操作通过图形界面在很短的时间内编写自己的复杂配料过程。借助强大的脚本功能,您可以非常快速地实现要求,例如使用多个泵进行时间控制计量或在特定时间段内创建流量梯度。结合其他QmixneMESYS设备,您可以在实验室中设置复杂的过程和测试。



QmixElements软件

实验室自动化平台






QmixElements软件是一个全面的,基于插件的模块化软件解决方案,可通过通用图形用户界面控制所有cetoni设备。该软件包含一个提供基本功能和服务的核心,例如应用程序窗口、事件日志或工具栏。



规格参数



Syringe

Parameter

14:1* Gear Box

29:1 Gear Box


Flow Rate Min. [nl/min]

Flow Rate Max. [ml/min]

Flow Rate Min. [nl/min]

Flow Rate Max. [ml/min]

10 μl

0.012

0.06

0.006

0.03

250μl

0.290

1.58

0.143

0.76

1 ml

1.1

6.3

0.6

3.0

2.5 ml

2.9

15.8

1.4

7.6

5 ml

5.9

31.6

2.8

15.2

10 ml

11.8

63.3

5.7

30.5

50 ml

59.2

316.4

28.5

152.6

other volumes available on request

Valve Configuration

Materials

PEEK* / FFPM* / FPM / EPDM

Fluidic Port

¼"-28 UNF (others on request)

Pressure Limitation

3 bar* / 6 bar / 10 bar

Media Temperature

2 – 40 °C* / 0 – 50 °C

Mechanical Data

Weight

1.3 kg

Dimensions (L x W x H)

310 x 47 x 56 mm

Environment

Operating Temperature

0 – 45 °C

Storage Temperature

-40 – 75 °C

Operating Humidity

20 – 80 %, Noncondensing

Storage Humidity

20 – 80 %, Noncondensing

Electrical Data

Peak Power Consumption

14.5 W

Power Supply Voltage (Input)

24 V DC

Interfaces

CAN

max. 1 Mbit/s

RS232

max. 115200 bit/s

Module Performance

Max. Pusher Velocity

6 mm/s*

Min. Pusher Velocity

1 nm/s*

Min. Pusher Travel

35 nm* (17 nm with 29:1 gear)

Max. Linear Force

290 N / 65 lbs

Module Configuration

Gear Box Translation

14:1* / 29:1

Syringe Holder (Syr. Diameter)

6–30* / 40 mm

Optional I/O Port (12 Pin)

12 bit

*default configuration


CETONI高精密微流体注射泵neMESYS系列安装简单方便,仅需要几分钟便可安装完毕。您可以通过下面的视频加以了解。
