PDMS液滴发生器或液滴芯片是实验室内液滴微球产生的常用器件之一，其余两种材质是玻璃和PMMA/COC。
PDMS液滴发生器芯片有 T-shape结构和流动聚焦结构（俗称 十字形）。由于流动聚焦结构的液滴发生器芯片在dripping模式下可以高通量的稳定产生均一的液滴微球，同时兼具适配宽范围直径的液滴微球，所以，PDMS液滴发生器常以流动聚焦结构为主。
本文介绍一种基于流动聚焦结构的PDMS液滴发生器芯片，可产生25-30μm直径的液滴微球。

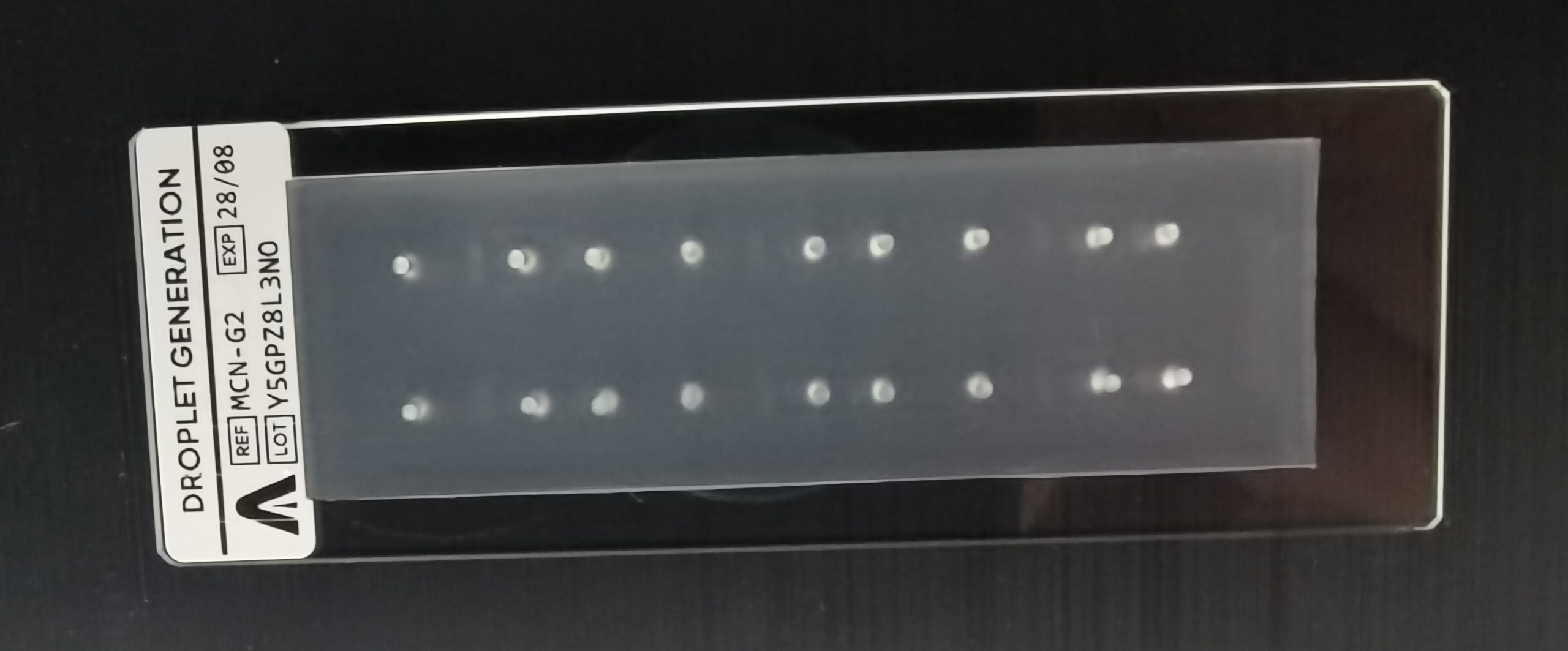

PDMS液滴发生器芯片的规格参数：
1，PDMS材质，标准玻璃载玻片尺寸（75×25 mm）
2，每个芯片包含6个独立的液滴发生器单元，相当于6个液滴芯片；
3，两个入口（油相和水相）和一个出口（产物收集）
4，孔径尺寸：1.0mm，适配外径1.06mm的硬质导管连接或插入18G钢针连接；
5，缩口/十字缩口宽度：10μm，通道高度：15μm，收集通道宽度：30μm
6，可产生液滴直径范围：25-30μm

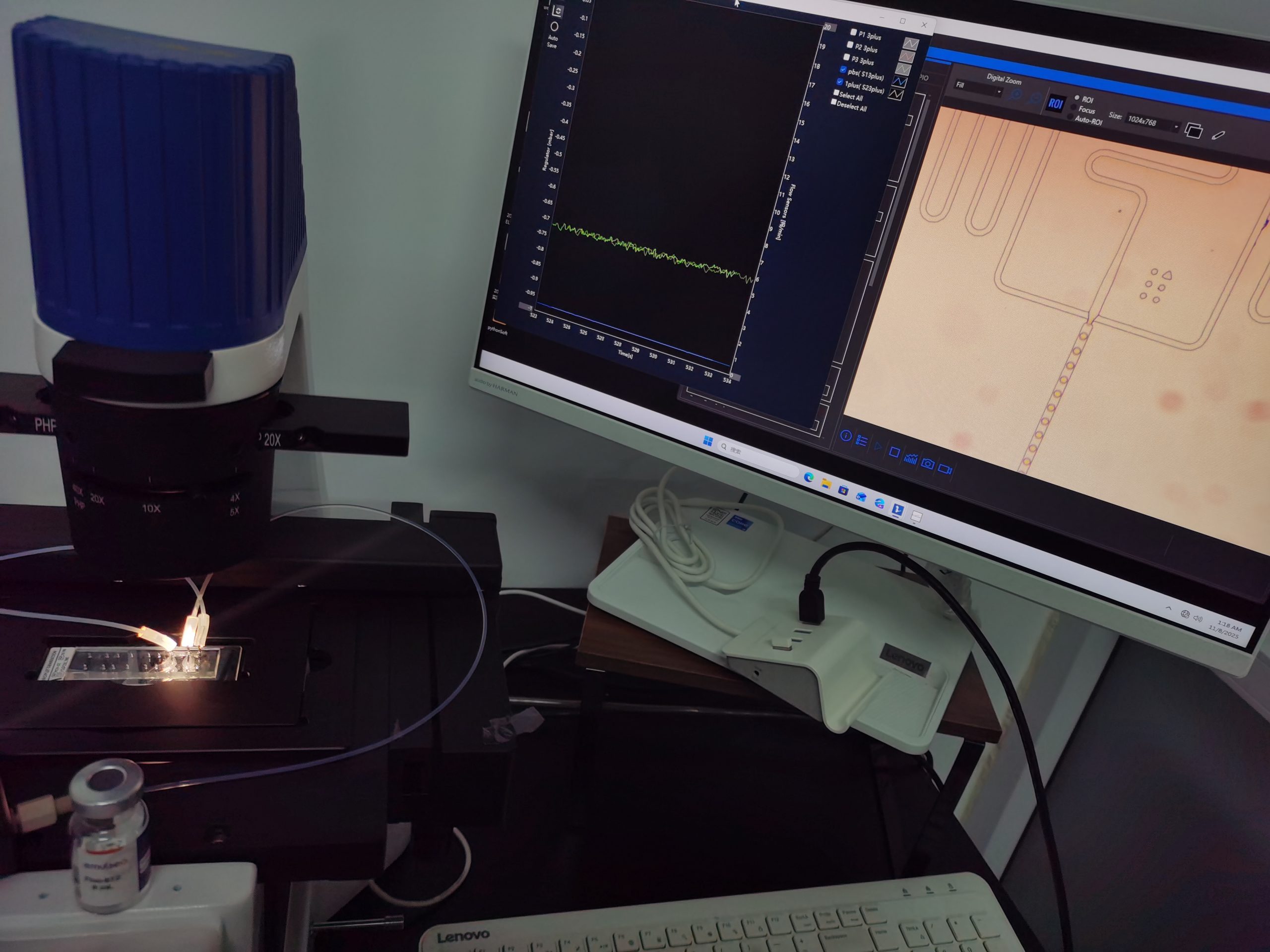

PDMS液滴发生器器件的连接
实验步骤
1、OB1 MK3+压力控制器通道1结合BFS1+科式流量计用于驱动Surf-DG7500液滴生成油的恒定流量流动
2、OB1 MK3+压力控制器通道2结合MFS2热式流量传感器用于驱动PBS溶液的恒定流量流动
3、调节两相的相对流速，产生所需要的液滴微球。
（也可以先在恒定压力模式下产生液滴微球，然后切换到恒定流量模式下长时间的连续产生液滴。）
4、连续运行16个小时
5、结束实验，取一点样品放在光学显微镜下观察。
实验结果
4倍物镜观察
10倍物镜观察
20倍物镜观察
实验视频
