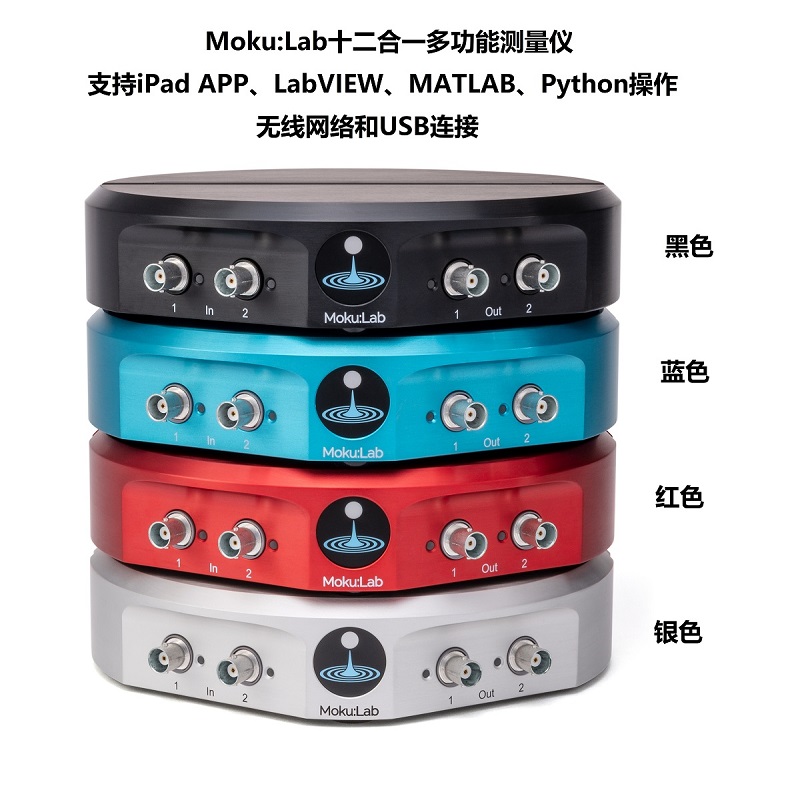

Moku:Lab十二合一多功能电子测试测量仪

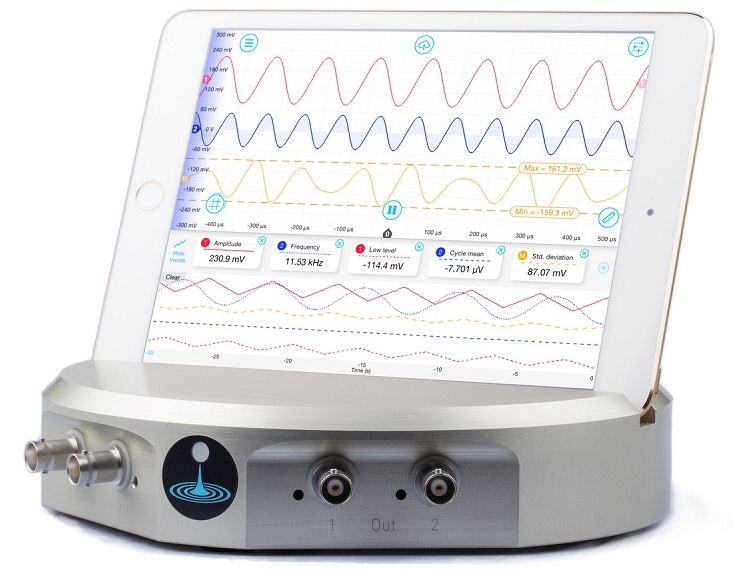

Moku:Lab多功能测量仪是由澳大利亚国立大学（ANU) Daniel Shaddock教授及其科研人员研发的，该多功能测量仪器基于FPGA芯片开发，通过App软件可对硬件上集成的12种不同测量功能的专业仪器的设置进行随意配置。Moku:Lab多功能测量仪采用可重新配置的硬件设计并结合软件应用的方式，来代替传统的测试测量仪器。可视化iPad App操作软件允许您通过点击的方式就可以在不同的测量仪器中随意切换，取代了传统的多个测量仪器以及复杂的测量过程，极大地提升了测量的灵活性和流畅性。

Moku:Lab多功能测量仪具备无线网络连接技术，允许用户可以随时随地，甚至可以在办公室或者家里通过无线网络利用手里的移动设备直接控制实验仪器、监控实验测量过程及导出数据。

Moku:Lab多功能测量仪的主要特点

•灵活

体积小（外形直径22cm，高度4.3cm），可灵活的放置在实验室的任何地方；也可以随身携带，进行户外作业。

•专业

基于FPGA芯片，利用软件来控制硬件功能；目前集成12种专业测量仪器功能，后续还会增加更多专业测量仪器的功能。

•无线扩展

基于FPGA芯片开发，可无限扩展更多信号测量和分析仪器的功能。

•远程、便携

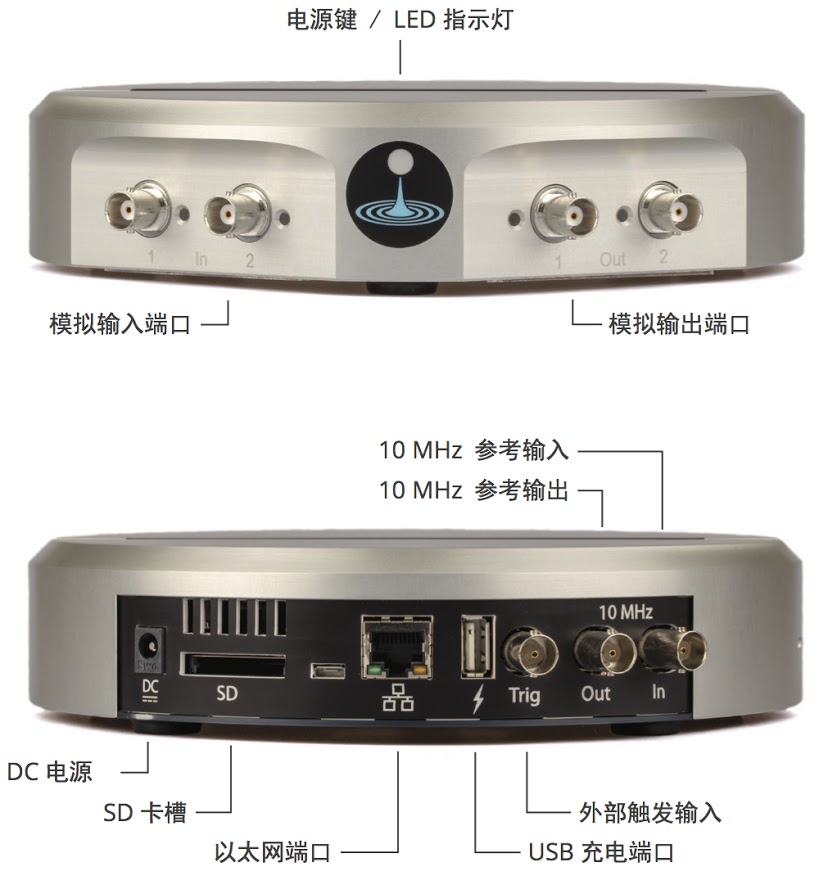

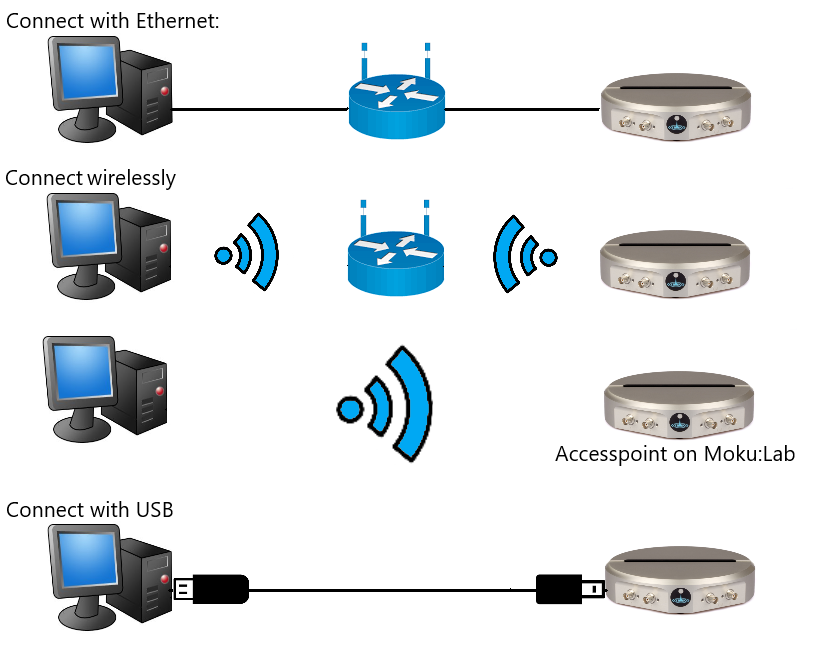

Ethernet、WiFi或USB连接，可使用iPad远程控制Moku:Lab测量仪并且随时随地的查看测量结果。

•高效

12种专业测量仪器功能允许您在时域或频域内对输入信号做任意的测量和分析，测量数据可保存成CSV或.MAT格式。

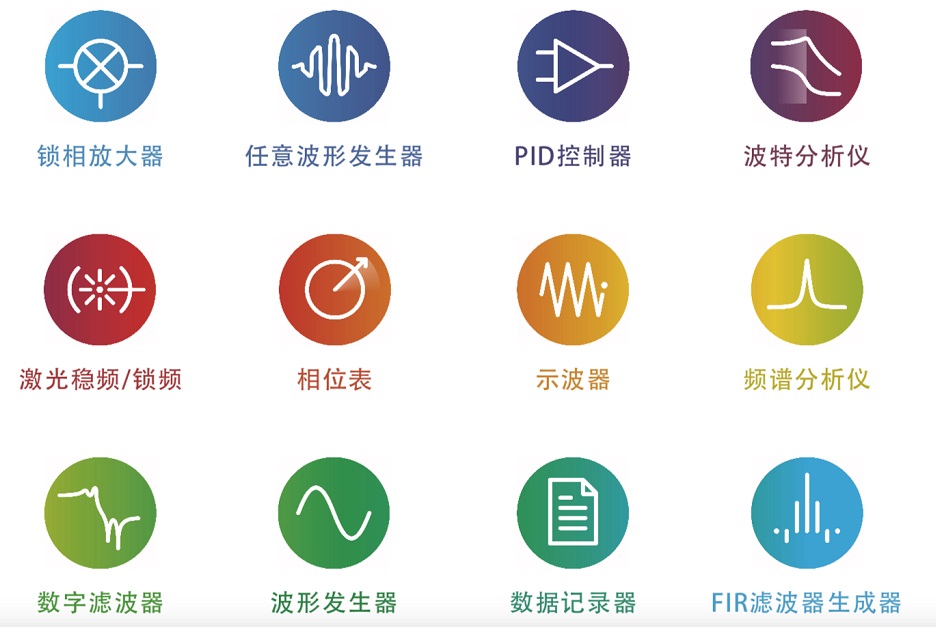

目前，Moku:Lab多功能测量仪在1个硬件盒子上集成了12种不同测量仪器的功能，12种不同测量仪器的功能如下所示：

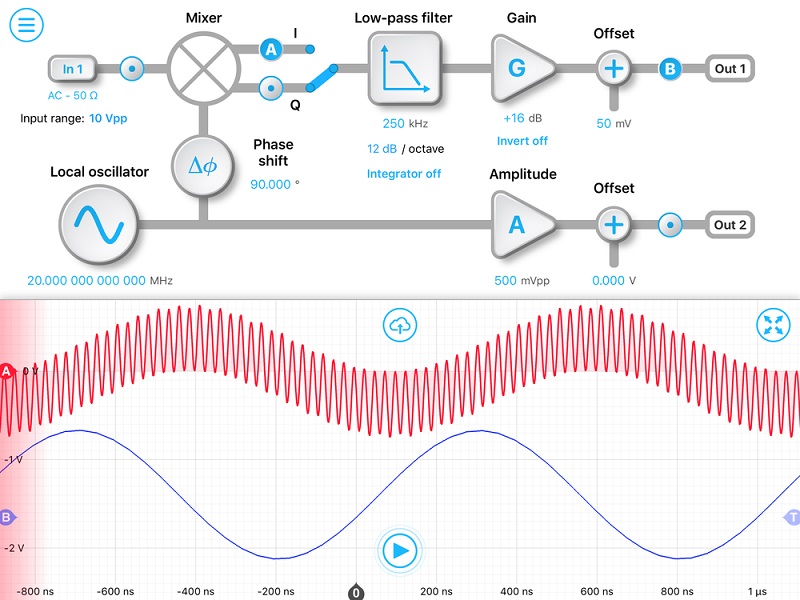

锁相放大器

•同时测量相对于内部或外部参考的XY或Rθ

•使用探测点（probe points）可观察在信号过程链的不同阶段的信号波形

•解调信号频率高达200 MHz

•显示噪声覆盖的信号，动态储备超过80dB

•从任意探测点（probe point）记录数据，数据速率高达1 MSa/s

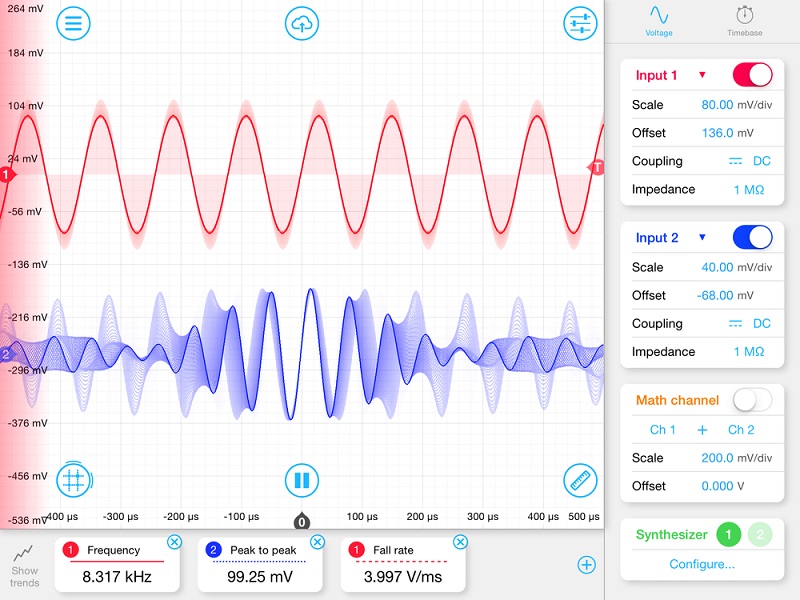

示波器

•分析2个电压通道的信号波形，200 MHz模拟带宽，采样率可到500 MSa/s

•在精确模式下测量数据，通过抑制噪声来提高测量分辨率

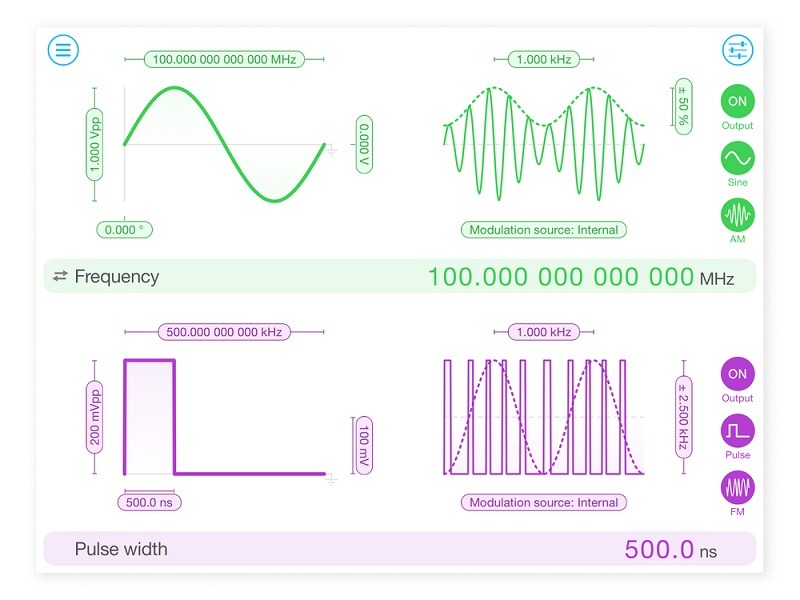

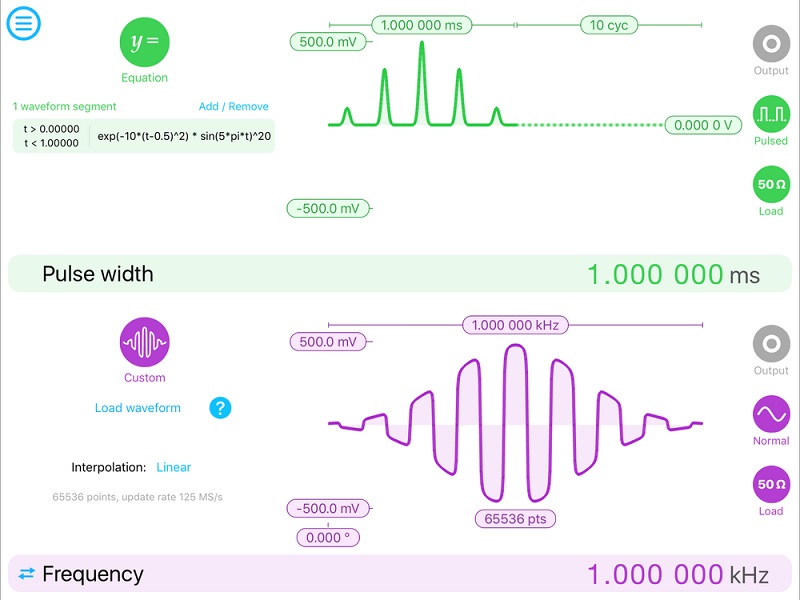

•合成正弦、方波、三角波、脉冲波和直流波形

•XY模式下分析信号

•快速测量波形特征、趋势和统计数据

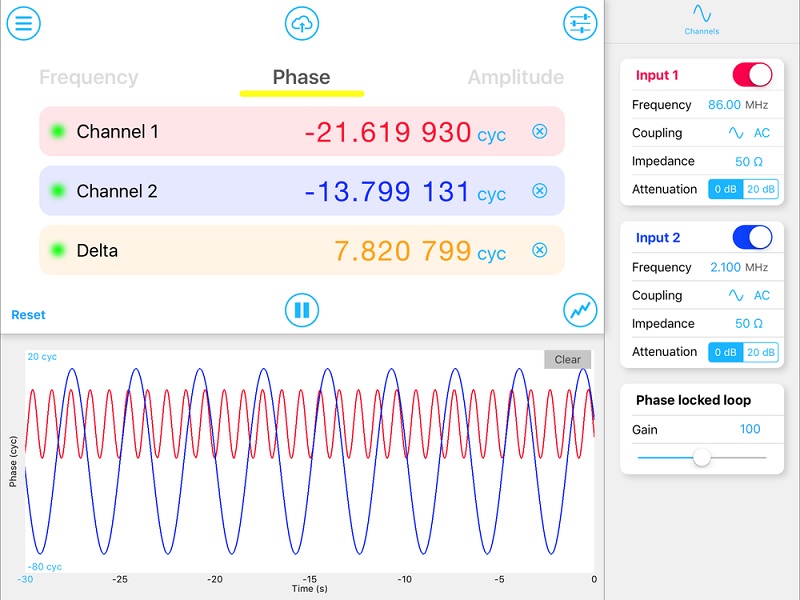

相位表

•在超过6500万周期内测量相位，相位精度优于1μ周期

•同时测量输入信号的相位、频率和振幅

•采集数据速率高达125 kSa/s

•观察测量数据

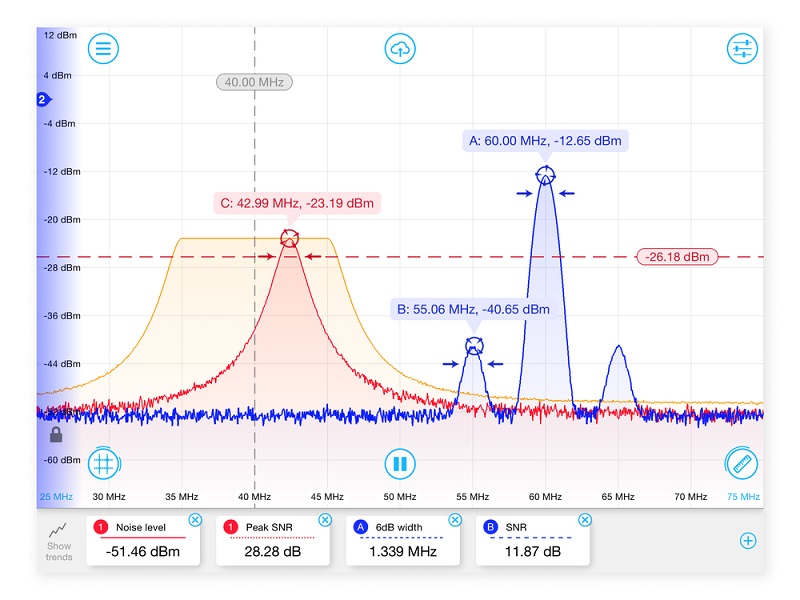

频谱分析仪

•频率范围为DC – 250 MHz

•频率宽度为1 kHz – 250 MHz

•通过使用iPad多点触控界面将测量光标拖动到感兴趣的特征上，可快速测量重要指标。

•查看以伏特或dBm为单位的功率或功率谱密度的光谱数据

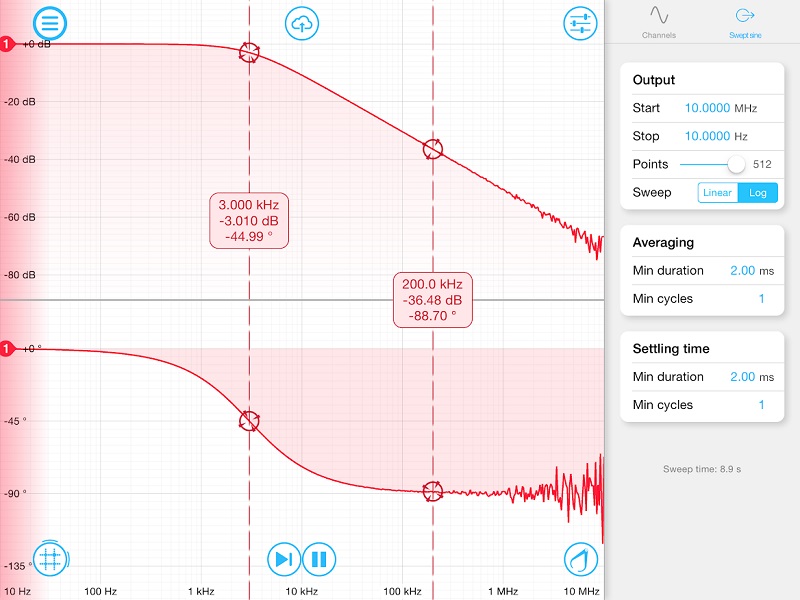

频率响应分析仪（波特分析仪）

•测量系统的频率响应，频率范围从10 mHz – 120 MHz

•在linear或log扫描比例之间进行选择

•同时探测两个系统或一个系统上的两个点

•使用专用数学通道获取加、减、乘、除响应函数

•使用光标和标记准确测量振幅和相位的特征

•精确调节稳定时间(settling time)和平均时间(averaging time)，以适应被测设备。

•校准您的测量值以比较系统或补偿延迟

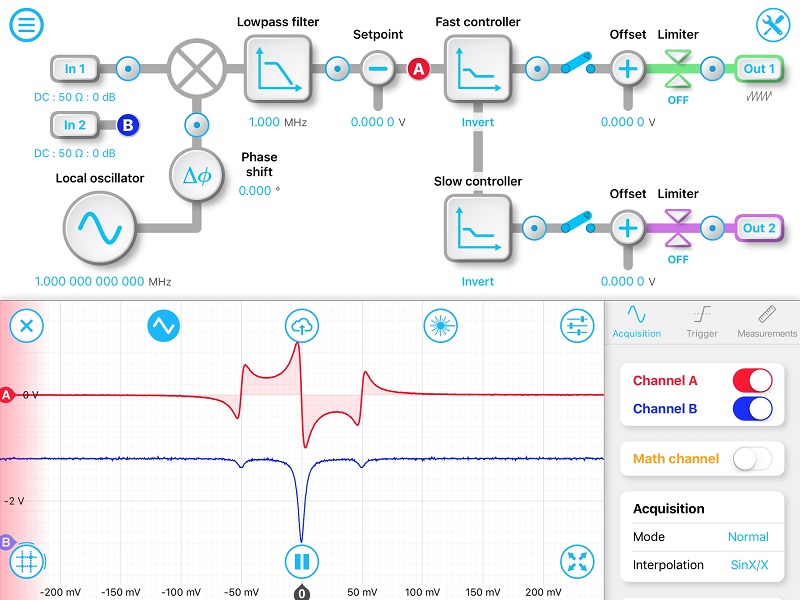

激光稳频/锁频

•生成高达200 MHz的解调信号
•使用内部和外部本机振荡器解调信号
•扫描高达1 MHz锯齿波或三角波波形共振
•使用内置示波器观测在信号处理过程中不同位置的信号
•使用“点击-锁定”功能快速锁定到误差信号的任一零交叉点

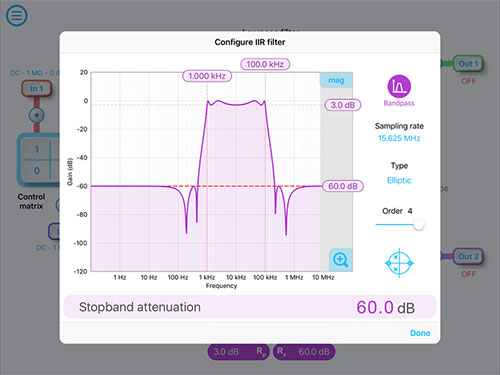

•低通滤波器即高达四阶无限冲激响应滤波器解调信号

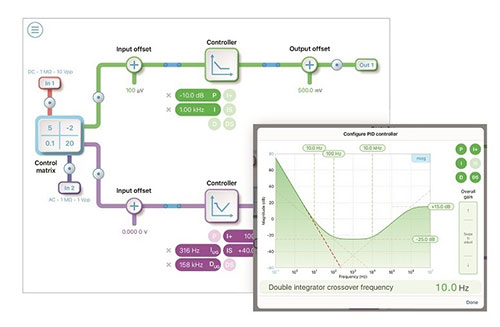

•可单独配置的高带宽、低带宽PID控制器用于高频、低频反馈

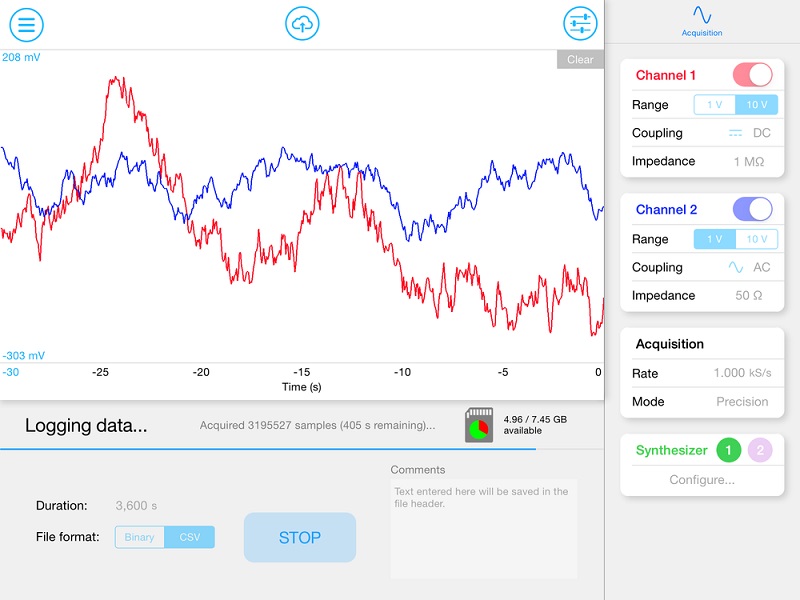

数据记录仪
