由PC（聚碳酸酯）或COC（Topas）材质加工而成的鱼骨型混合器（Staggered Herringbone Micromixer，SHM），又被称为人字型混合器，是通过类似鱼骨形结构的通道来混合两相液体，通过控制两相液体的总流速TFR和流速比FRR，实现不同粒径尺寸的纳米颗粒如LNP、siRNA-LNP、mRNA-LNP、PLGA和聚合物纳米颗粒等的制备。
该鱼骨型混合器通过迷你鲁尔接头连接，可确保导管的入口和出口连接无泄漏。
塑料鱼骨型混合器使用方便，价格低且混合效果显著：
● 迷你鲁尔接头连接：无泄漏
● 高强度和光学透明材料：PC或COC
● 标准显微镜载玻片尺寸
该微混合器可将两种液体快速混合。液体的横向流动速度会加快溶液的有效混合。由于同一个片子上有3个混合器，因此，您可以将它们串联在一起以进一步改善混合效果。

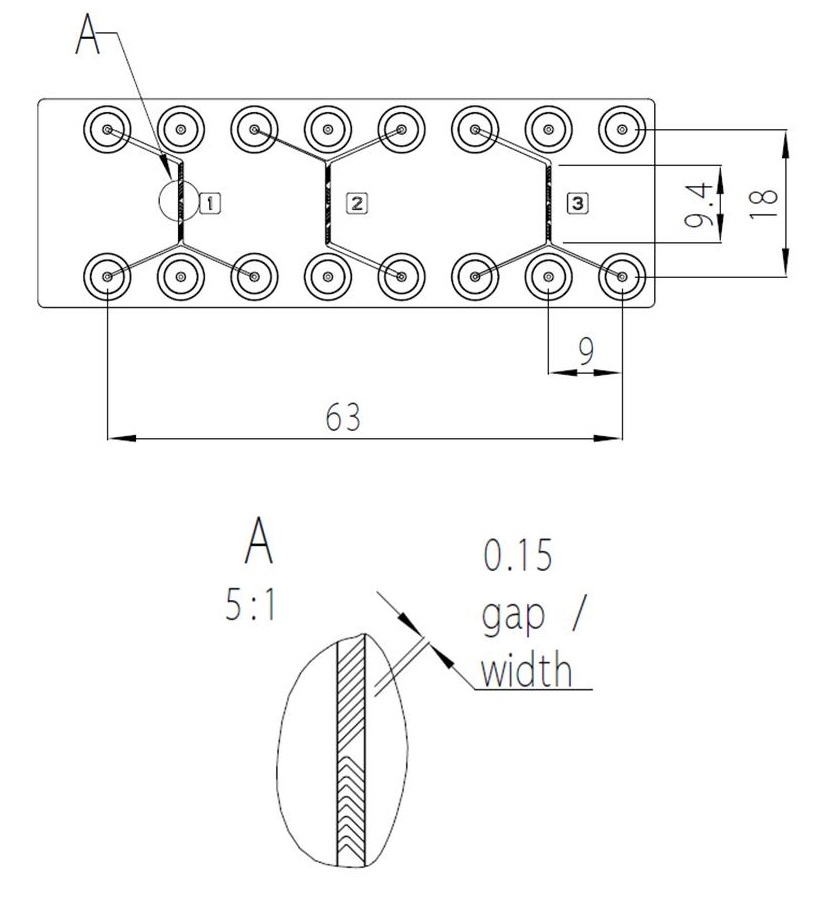

● 盖片厚度：175μm（PC）或188μm（COP）
● 通道深度：200μm
● 通道宽度：入口300μm，混合器600μm，出口600μm
● 材质：PC或COP
● 1个芯片
迷你鲁尔接头连接：适配外径1/16英寸导管或1/32英寸导管，必要的时候，可用生料带缠绕迷你鲁尔接头，实现紧固性的无泄漏连接。

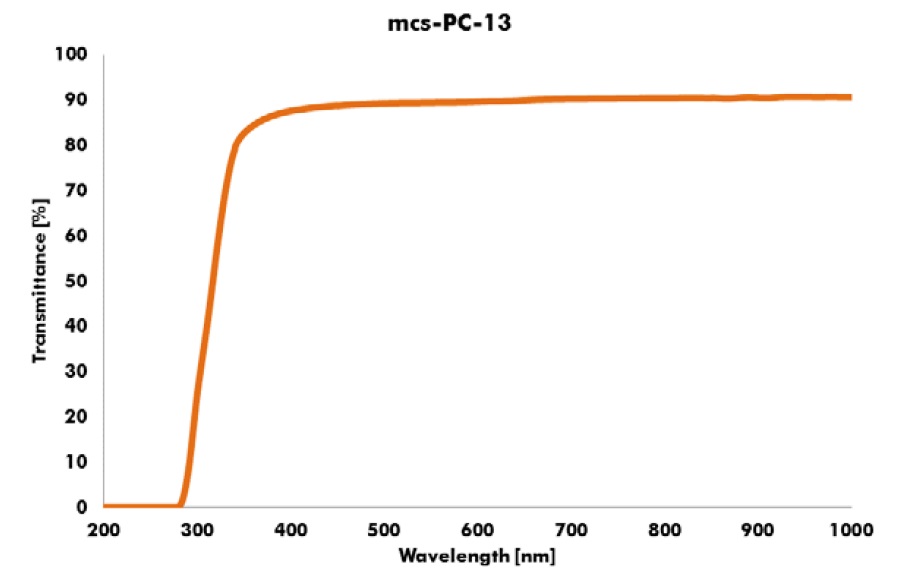

PC（聚碳酸酯）是一种透明的热塑性塑料，其疏水性低于COC或COP，并且具有更好的填充性能。它可以用于较高温度的应用例如PCR。这种材料的缺点是与COC、COP或PMMA相比，其具有相对较高的具有荧光。
● Tg：145℃
● 折光率：1.58
PC可以用于：
● 水溶液包括稀酸和稀碱
● 乙醇
● 油脂
PC不能用于：
● 碱
● 卤代烃
● 酮，醛
● 脂类
● 胺类
● 芳香族

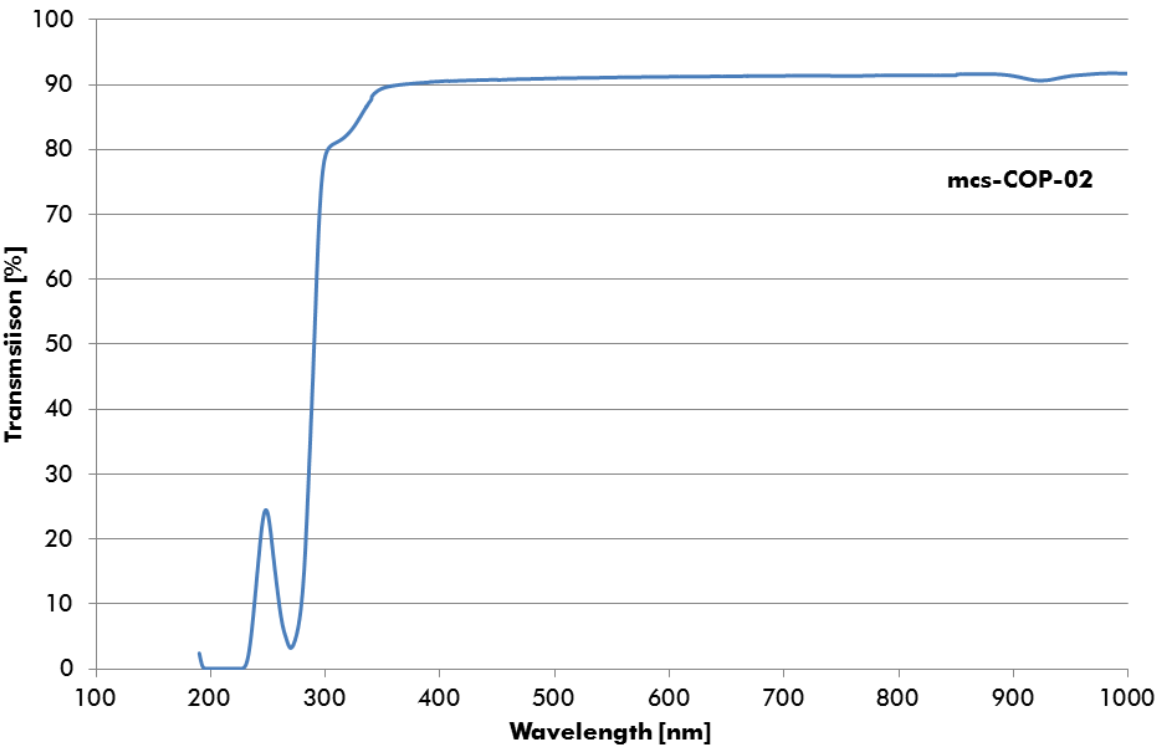

COP是热塑性环烯烃聚合物。其对水蒸气的渗透性低，对水的吸收能力也低。
● Tg：136℃
● 折光率：1.53
COP可以用于：
● 水溶液包括酸和碱
● 极性溶剂
● 硅油
COP不能用于：
● 非极性溶剂
● 矿物油（碳氢化合物）
● 脂肪类
● 卤代烃

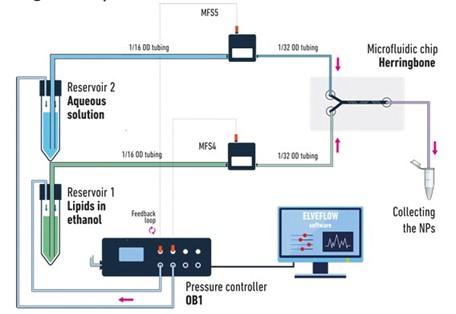

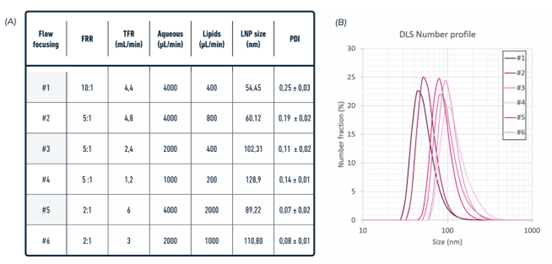

测试示例（连接装置和测试结果）
