此鱼骨形混合器玻璃芯片基于Stroock[1]和Kwak[2] 提出的交错人字形微混合器结加工而成。
[1] A. D. Stroock, S. K. W. Dertinger, A. Ajdari, I. Mezic, H. A. Stone, and G. M. Whitesides, et al, Chaotic Mixer for Microchannels, Science 295, 647 2002.
[2] Kwak TJ, Nam YG, Najera MA, Lee SW, Strickler JR, Chang W-J (2016) Convex Grooves in Staggered Herringbone Mixer Improve Mixing Efficiency of Laminar Flow in Microchannel. PLoS ONE 11(11): e0166068.
改进型经典玻璃鱼骨混合器采用湿法刻蚀和激光技术加工而成：
首先，利用CAD软件绘制鱼骨通道结构图；
其次，采用HF酸湿法刻蚀硼硅酸盐玻璃，形成所需要的通道结构和鱼骨结构；
接着，将上片刻蚀通道的玻璃与下片具有鱼骨结构的玻璃分别用清洗试剂和二次去离子水反复清洗，直至非常洁净的程度，随后用洁净风吹干后合上，采用真空热压技术，将上片和下片键合在一起；
最后，利用激光切割成单个玻璃鱼骨混合器。

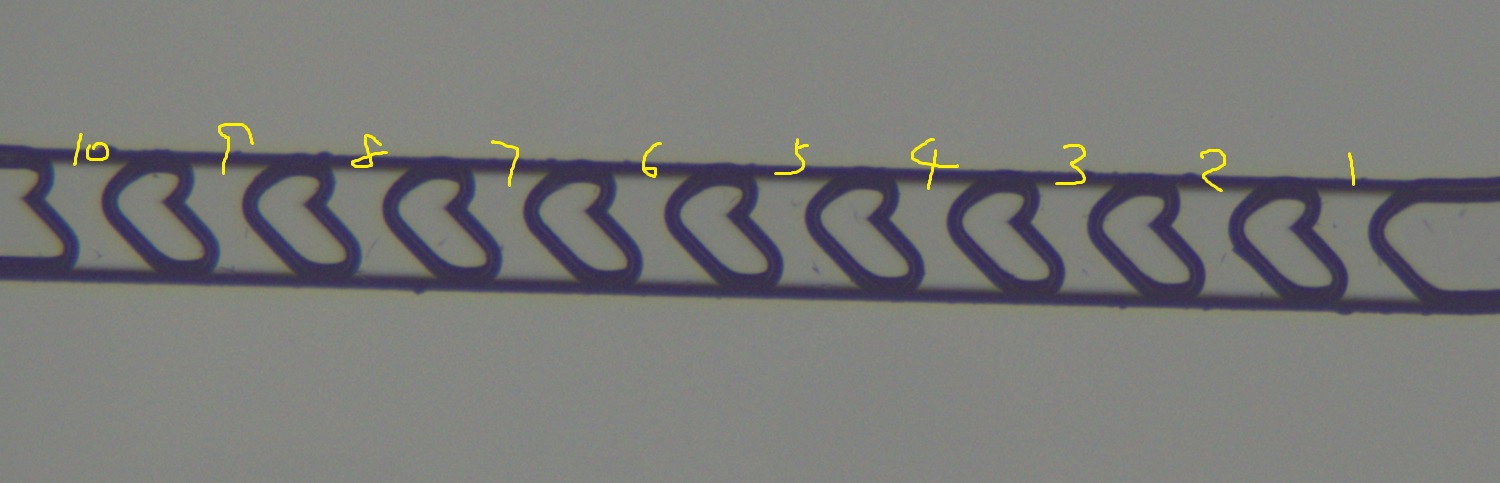

人字型混合器（Staggered Herringbone Micromixer，SHM），又被称为鱼骨型混合器，是一种可用于通过人字型或鱼骨型通道进行液体介质混合的有用工具。
改进型经典鱼骨玻璃混合器适用于实验室内的低流速下溶液混合如从几个μL/min到50μL/min以及微量纳米颗粒制备，与质谱仪联用，实现在线的溶液离子检测和纳米颗粒检测。
● 微量LNP脂质体
● 微量mRNA-LNP脂质体包封
● 微量siRNA-LNP小干扰RNA脂质体包封
● 核酸蛋白多肽包封
● 两种溶液混合
改进型经典鱼骨玻璃混合器采用夹具连接方式，外径1/16英寸的PTFE导管直接插入到夹具的侧面，通过硅橡胶密封垫片与玻璃混合器紧密连接且无液体泄露。
侧面连接夹具采用PEEK材质的凸台设计，通过四个M3螺丝实现对PTFE导管紧固性的调控。
| 改进型经典玻璃鱼骨混合器（TS-SHM-HCI10） | |
| 材质 | 玻璃 |
| 混合器数量 | 2 |
| 入口/出口数量 | 2个/1个 |
| 沟道宽度/深度 | 200 μm/80 μm |
| 鱼骨高度和宽度 | 40 μm |
| 鱼骨间距 | 100 μm |
| 鱼骨位置 | 凸起 |
| 鱼骨高度/沟道深度比值 | 0.5 |
| 鱼骨循环单元 | 15个循环周期 |
| 每个鱼骨循环单元包含鱼骨数量 | 20个 |
| 连接方式 | 夹具连接，适配外径1/16英寸导管； |
| 使用次数 | 可反复使用 |
| 数量 | 1个 |
采购信息：
货物名称：改进型经典玻璃鱼骨混合器
货号：TS-SHM-HCI10
规格：玻璃材质，一个玻璃片包含2个独立的鱼骨混合器，等效于2个独立的混合器；鱼骨型结构，位于沟道上面；15个循环周期，每个鱼骨循环单元包含鱼骨数量为20个；鱼骨高度/沟道深度比值为0.5；配套侧面连接夹具，支持外径1/16英寸的PTFE导管连接。
单位：套
数量：1
