微流体Drop-Seq液滴测序/单细胞测序

细胞是生物结构和功能的基本单元,在类型和状态上有很大差异。在大多数生物系统中,我们对细胞多样性的认识是不完整的,就像神经系统(脑细胞)这样的复杂组织[1]。单细胞识别和功能的表征,作为对每个细胞的功能和反应的理解,将加速生物领域的发现。它可能是癌症、肿瘤,几何任何可能在细胞群中具有多样性的东西。然而,今天的技术并不能提供一种简单的方法来同时分析大量的单个细胞。快速、可扩展的液滴测序(Drop-Seq)这种方法可以用来表征具有许多细胞类型和状态的复杂组织。


introduction-image-dropseq-microfluidic-device-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue.jpg


Drop-Seq的原理和好处
Drop-Seq是一种基于使用微流体技术的方法,通过将它们封装在微小液滴中进行平行分析,可以快速分析数千个单个细胞。

这些纳升级水性隔离室已用于微流体器件中的许多应用:纳米颗粒制造、乳液和泡沫、药物输送,但也作为PCR和逆转录的微小反应室[3]。Drop-Seq使用液滴将细胞分隔成纳升大小的反应室,用于分析其mRNA转录物,同时使用分子条形码策略记住转录物的起源细胞。通过这种技术,一个科学家每天可以制作10000个单细胞库,实验并行进行且简单。因此,该方法将允许为已知细胞类别和新的候选细胞亚型产生基因表达的分子图谱。

Drop-Seq利用微流体的优势

(1)很短的时间内有很高的吞吐量

(2)尽量减少昂贵样品的消耗


Drop-Seq包含以下步骤

1. 从组织中制备单细胞悬浮液
2. 准备条形码引物(或者在微颗粒表面或者在内部)
3. 使用微流体装置将每个细胞单独地与一个微小条纹的微粒共同包覆或封装在一个微小的液滴中
4. 一旦分离成液滴,裂解细胞,释放它们的mRNA,然后与引物(primers)杂交。
5. 打破液滴并产生STAMP(附着于微粒的单细胞转录组)
6. 放大STAMP
7. 测试和分析:使用STAMP条形码推断每个转录物的起源细胞

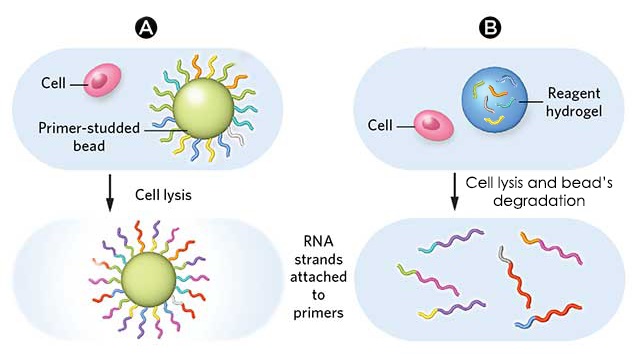

Drop-Seq可以使用2种beads:
A:“简单”的微粒
B:水凝胶微粒


Different-types-beads-hydrogel-microparticle-drop-seq-microfluidics-sinngle-cells-analysis-ARN-AND-barcode-complex-tissue1.jpg



该项工作的重点是“简单”微粒的使用,并简要介绍了水凝胶微粒,其原理保持不变。


Drop-Seq使用简单的微粒

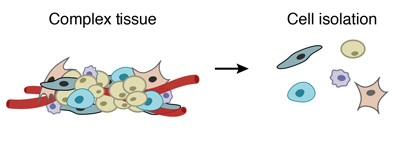

1. 从复杂的组织中准备单细胞悬浮液
将复杂组织解离成单个细胞


cell-isolation-drop-seq-microfluidics-sinngle-cells-analysis-ARN-AND-barcode-complex-tissue.jpg


2. 引物(primer)合成
微粒上的引物序列
每个微粒包含超过108个单独的引物,它们共享相同的“PCR句柄(PCR handle)”和“细胞条形码(cell barcode)”,但具有不同的独特分子标识符(UMI)。事实上,PCR句柄在所有引物和beads上具有相同的恒定的序列,这允许在STAMP形成后进行PCR扩增。细胞条形码,仅在相同微粒的所有引物上相同但与其他beads上的细胞条形码不同,允许回复细胞的起源。每种引物上不同的UMI允许对mRNA转录物进行数字计数并鉴定PCR duplicates。在所有引物序列的末端存在30bp的oligodT序列,用于捕获mRNA并引发逆转录。


Barcoded-primer-bead-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue.jpg

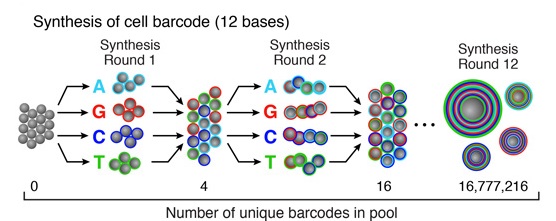

细胞条形码的分裂和池合成(split-and-pool synthesis)
为了产生细胞条形码,将微粒库重复分成四个大小相等的寡核苷酸合成反应,向其中加入四个DNA碱基中的一个。然后,在每个循环后将微粒合并在一起,并进行总共12次分裂-池循环(split-pool cycles)。结果是一个微粒库,每个微粒具有4^12(16,777,216)个可能的DNA碱基序列之一。[4]


Primers-slip-and-pool-synthesis-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue.jpg


合成独特的分子标识符(UMI)
UMI的合成在“分裂-池(split-and-pool)”合成循环完成后进行。将所有微粒一起进行八轮简并合成,每个循环期间可获得所有四种DNA碱基,使得每个单独的引物接受4^8(65,536)种可能序列(UMI)中的一种。[5]


UMI-synthesis-synthesis-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue.jpg

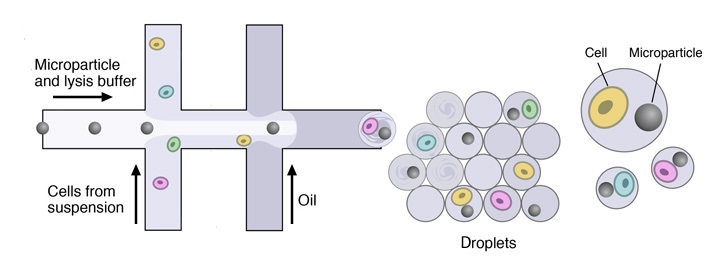

3. 微流体装置

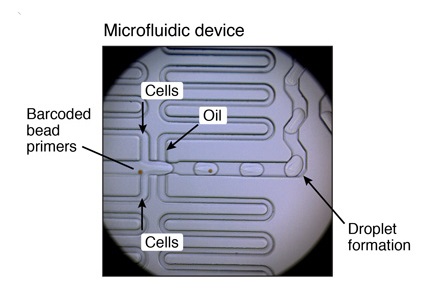

一旦单细胞悬浮液和微粒准备就绪,使用定制设计的微流体装置将单个细胞与微粒一起包覆在液滴中。


microfluidic-device-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue1.jpg


Image courtesy of Patrick Stumpf, Matthew Rose-Zerilli, Rosanna Smith, Martin Fischlechner & Jonathan West at the Centre for Hybrid Biodevices & Cancer Sciences Unit at the University of Southampton

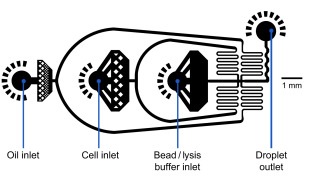

该装置在它们分成离散的液滴之前连接两路水相。层流防止在液滴形成之前混合两种水相输入,一路流相包含细胞,另一路流相包含悬浮在裂解缓冲液中的条形码引物beads。


microfluidic-chip-design-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue.jpgmicrofluidic-device-picture-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue.jpgflow_rate.JPG



微流体装置
组件列表
(1)倒置显微镜
(2)压力控制器+3流量传感器/三个注射泵
(3)3个falcon管/3mL注射器
(4)磁力搅拌系统
(5)用于实验装置元件连接的微流体导管
(6)微流体配件和连接器
(7)PDMS共流微流体液滴生成装置
(8)用于beads的100微米细胞过滤器
(9)用于细胞的40微米细胞过滤器
(10)计数室

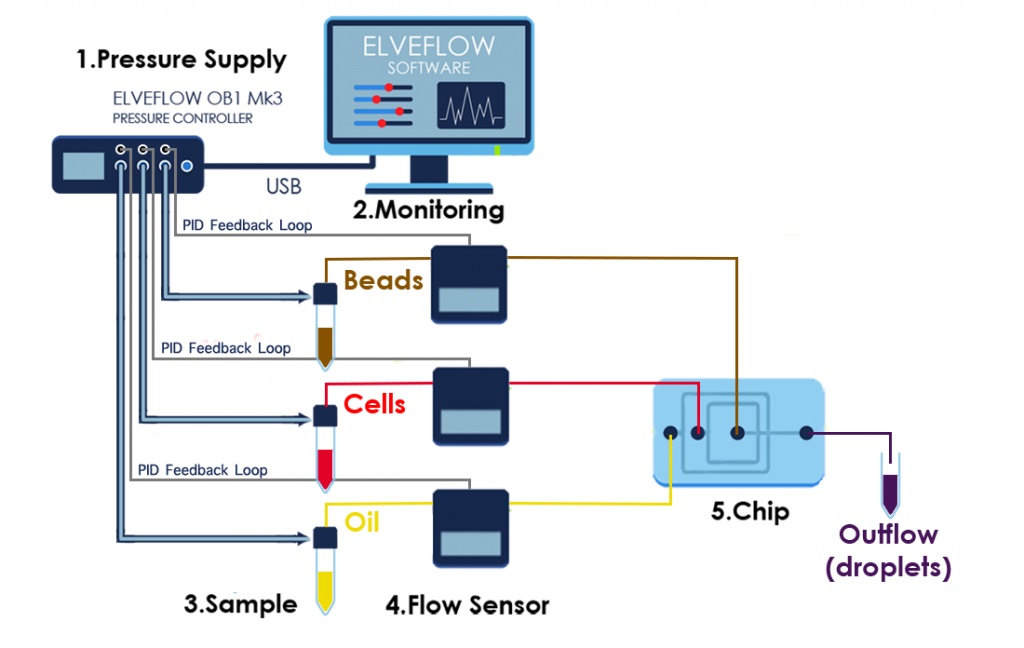

实验装置连接示意图

Set-up-diagram-microfluidic-chip-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue1-1024x648.jpg

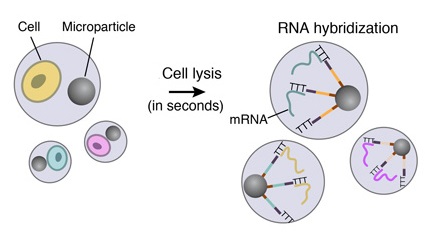

4. 细胞裂解和RNA杂交
在液滴形成后,立即将每个细胞在液滴内裂解并释放其mRNA。然后,它们与其伴随的微粒表面上的引物杂交。


Cell-lysis-RNA-hybridization-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue.jpg

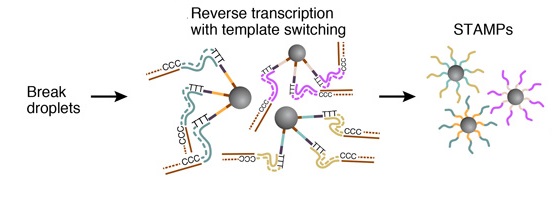

5. STAMPS产生
为了一次有效地产生数千个STAMP,通过添加试剂来破坏液滴以使油-水界面不稳定,并收集和洗涤微粒。然后将mRNA在一个反应中一起逆转录成cDNA,形成一组称为“附着于微粒的单细胞转录组(STAMPs)”的beads[6]。


STAMPs-generation-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue1.jpg

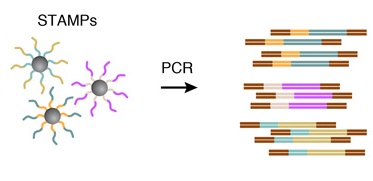

6. STAMPS的放大
然后可以通过PCR反应在池(pools)中扩增条形码化的STAMP,用于高通量mRNA测序,以分析任何所需数量的单个细胞。


Amplification-STAMPs-PCR-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue1.jpg

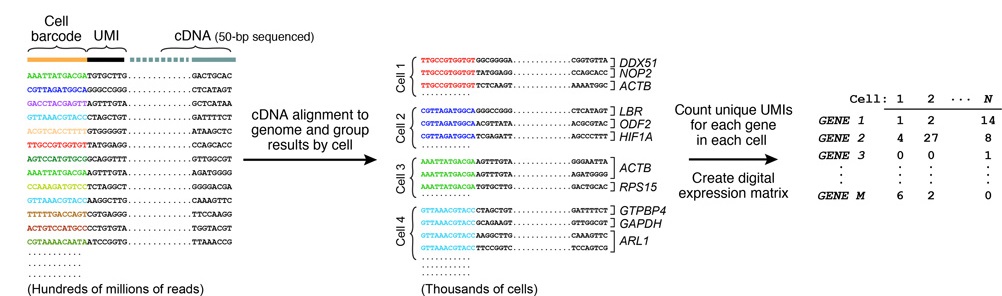

7. 测序和分析
使用高容量平行测序对每个末端对得到的分子进行测序。首先,将读数与参考基因组比对以鉴定cDNA的起源基因。接下来,通过细胞条形码组织读数,并且对每个细胞中确定的每个基因的mRNA转录物的数量进行数字计数。这是UMI发挥作用的地方,避免从同一mRNA转录物中重复计数序列读数。随后,可以建立数字基因表达测量矩阵(每个细胞每个基因一个测量)用于进一步的分析。


Sequencing-analysis-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue.jpg

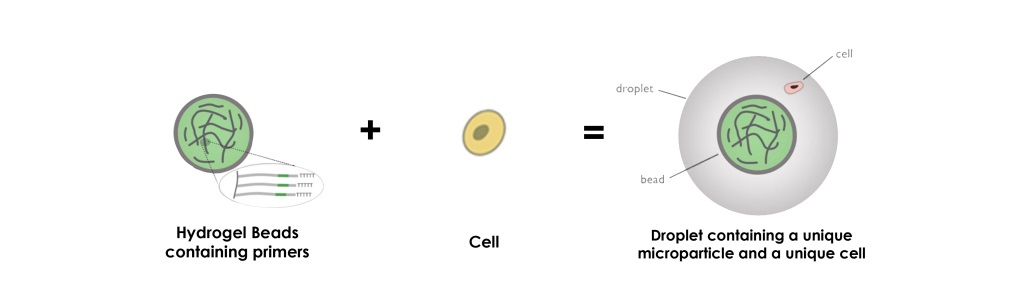

使用水凝胶微球的Drop-Seq测序
关于水凝胶beads的使用,操作原理或多或少与以上保持相同,区别在于引物(primers),它们位于微粒内而不是位于它们的表面上。


hydrogel-beads-microparticles-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue1-1024x288.jpg

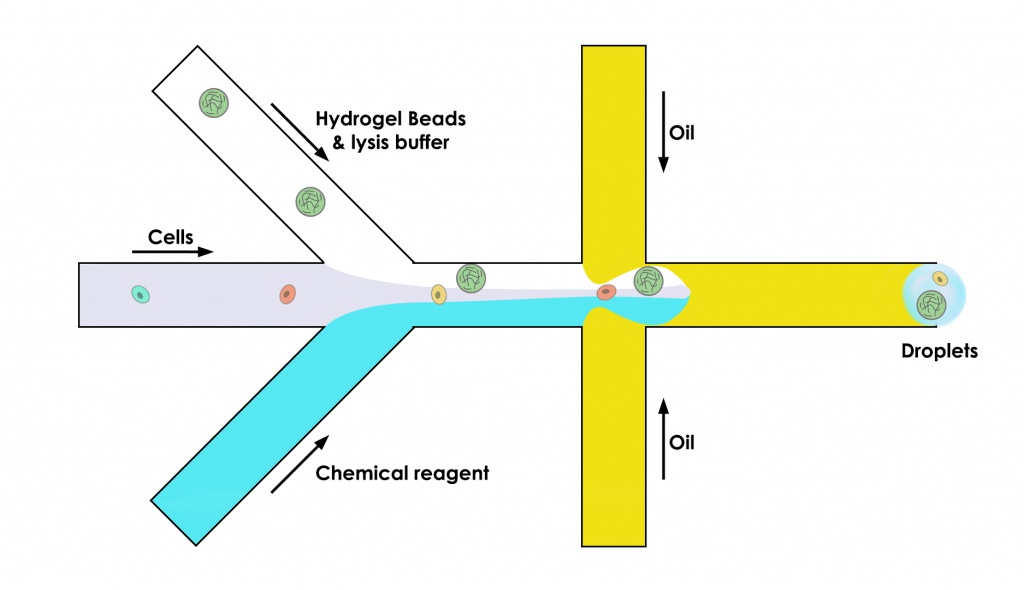

为此,微流体装置由三个通道而不是两个通道组成:
(1)beads溶液一个通道
(2)细胞悬浮液一个通道
(3)需要进行分析的化学试剂的一个通道

microfluidic-chip-hydrogel-beads-microparticle-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue-1024x590.jpg


至于“简单微粒(simple microparticles)”的使用,水凝胶beads含有可用于逆转录反应的引物,然后随后对液滴内的细胞内容物进行条形码编码,由此获得作为RNA序列的拷贝的DNA序列的集合,并且现在通过它们来自哪一个液滴来对这些序列进行分类。

然后,可以打破液滴并将整个细胞群作为大量样品处理,知道每个细胞已被单独编码。


参考论文
[1] L. Luo et al., Genetic Dissection of Neural Circuits.
[2] B. J. Hindson et al., High-Throughput Droplet Digital PCR System for Absolute Quantitation of DNA Copy Number.
[3] N. R. Beer et al., On-Chip Single-Copy Real-Time Reverse-Transcription PCR in Isolated Picoliter Droplets.
[4-6] Macosko et al., Highly Parallel Genome-Wide Expression Profiling of Individual Cells Using Nanoliter Droplets.
