微流控微流体切换阀

简易切换阀及阀控制器MUX WIRE V3

在您微流体装置的任何位置插入阀门
√  混合所有种类的微流体阀    √  可独立或同时控制多达8个微流体简易切换阀


● 没有交叉污染

   较小的内部体积(低至14 μL),没有死体积。


● 液体注射自动化

   通过电脑或手动按钮控制每个切换阀


● 简易切换阀2-way和3-way

   插入多个简易切换阀,无需软件即可控制它们。

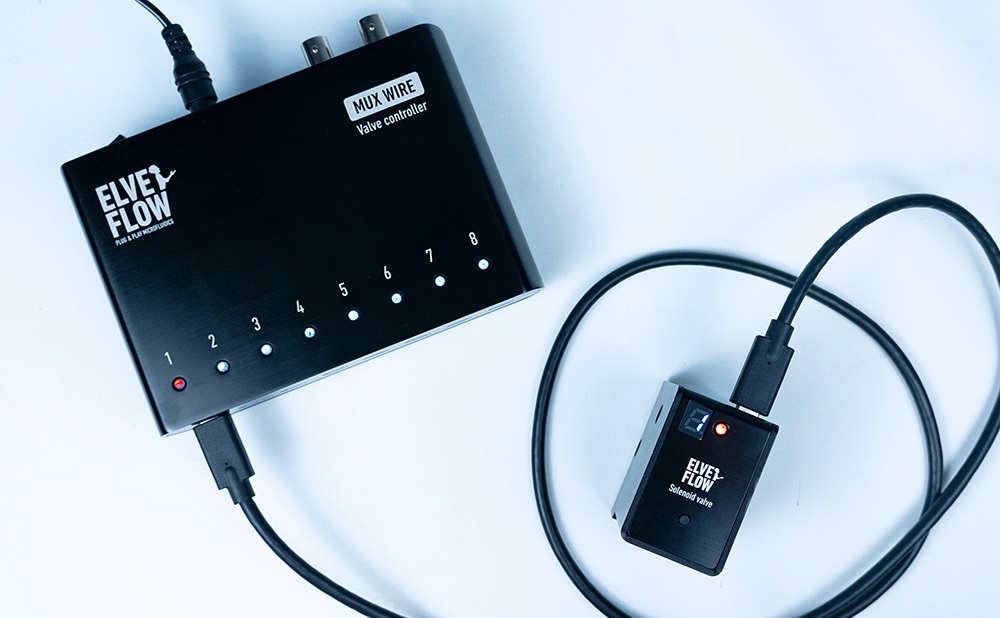

MUX WIRE阀控制器:简易切换阀控制器

MUX Wire的升级版本V3阀控制器通过相同的软件界面与Elveflow的微流控阀和仪器实现润滑结合。




WIRE阀控制器配备了内部和外部触发连接器,使其与系统装置中的其他仪器进行同步,例如显微镜、位移台、纳米机械手或分析仪器等。


微流体阀控制器上的LED指示灯可显示每个简易切换阀的类型和状态,以便您以可视化的形式控制系统装置中的每个切换阀。

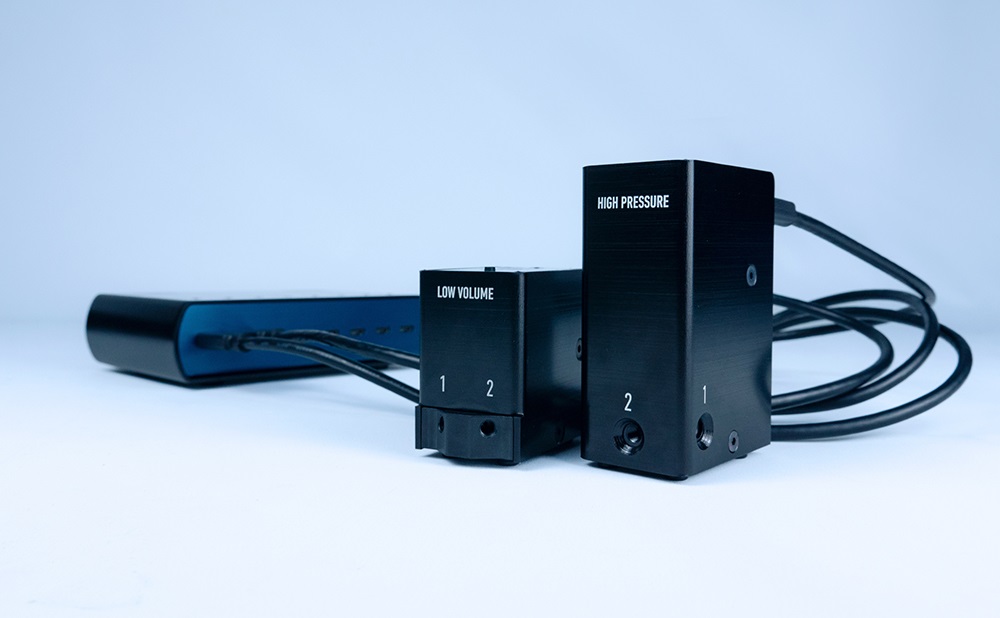

智能简易切换阀2-way和3-way

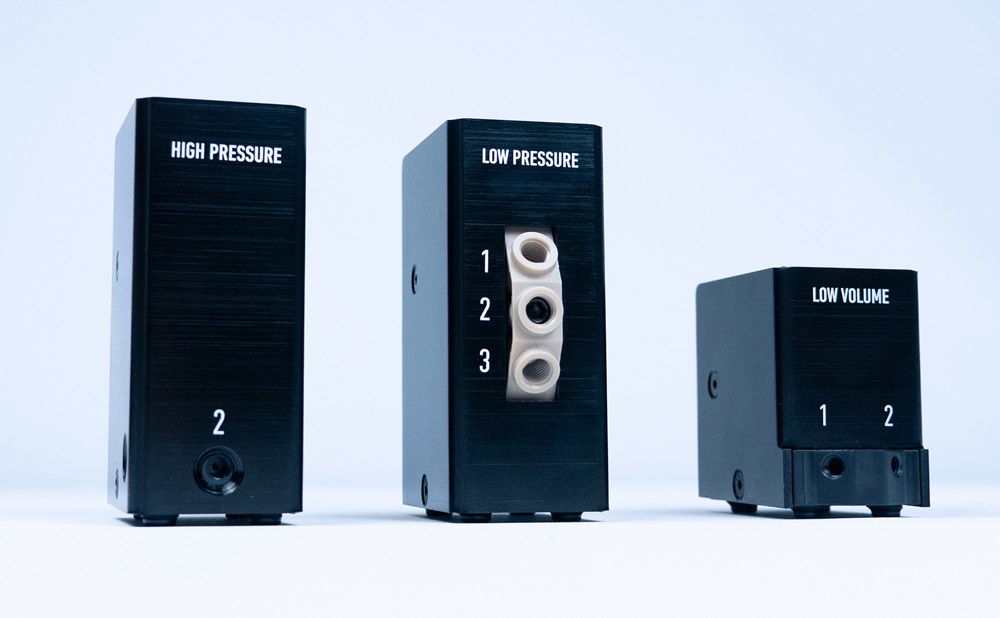

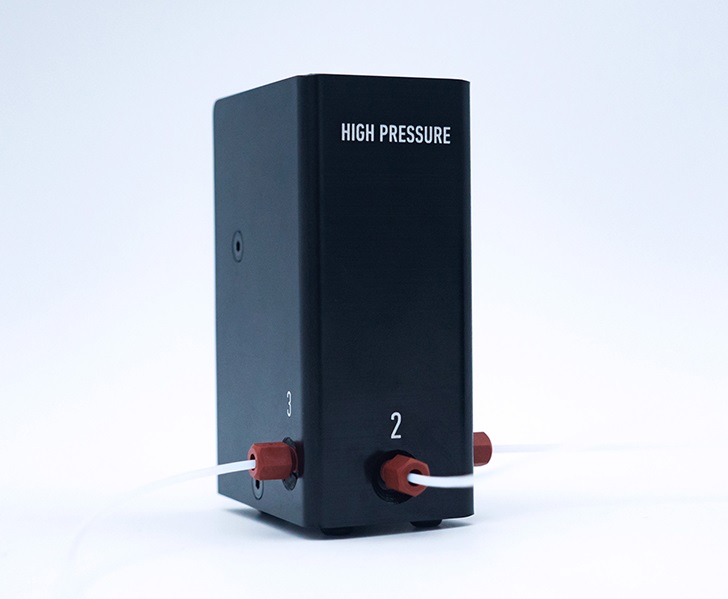

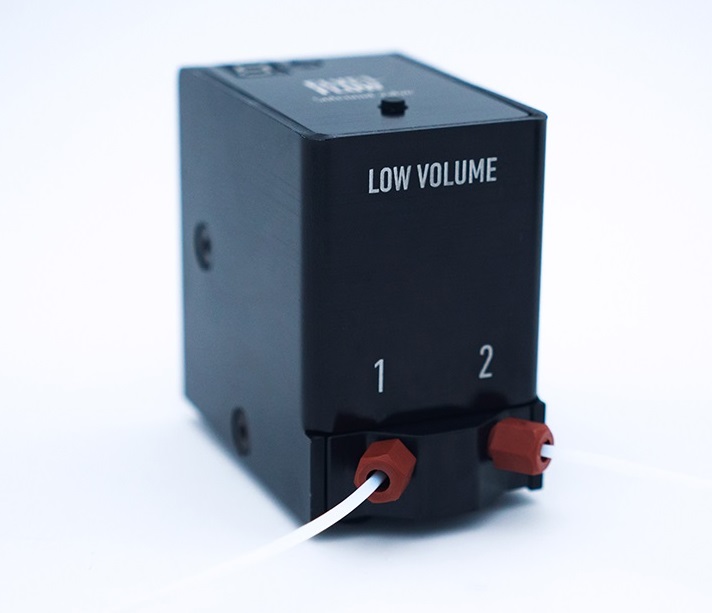

当连接线缆插入到MUX WIRE后,ESI操作软件会自动检测。当前,我们提供了三种类型的切换阀:高压阀(高达6bar)、低压阀(高达3bar)和低容积阀(用于对内部液体容积小的应用需求)。




简易切换阀指明了阀的流路和常开(NO)或常闭(NC)状态。

MUX WIRE V3版提供了三种类型的阀:2/2 NO,2/2 NC和3/2阀。


Elveflow智能切换阀经过精心挑选,凭借其便利性和卓越的性能而满足大部分的微流体控制应用。简易切换阀提供20ms或更短的开关时间,低内部容积,高化学兼容性和无中断流动。


特别需要指出的是,该版本的简易切换阀支持手动操作,为MUX WIRE阀控制器供电,然后将切换阀连接到MUX WIRE阀控制器上面,然后就可以通过手动操作来控制切换阀了。此时,切换阀不需要电脑,也不需要用ESI操作软件控制。当然,如果需要用软件操作,您也可以在电脑端的软件上控制切换阀的运行。

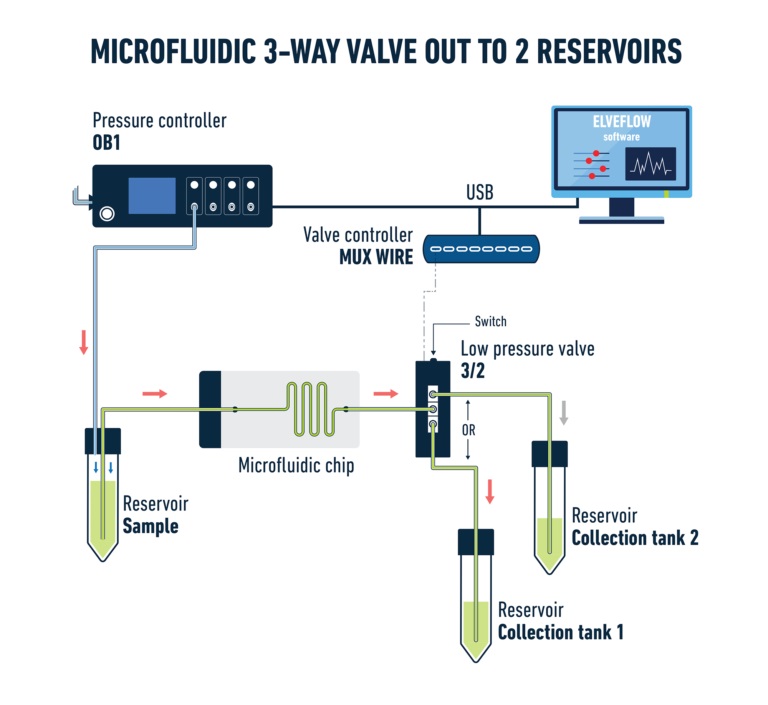

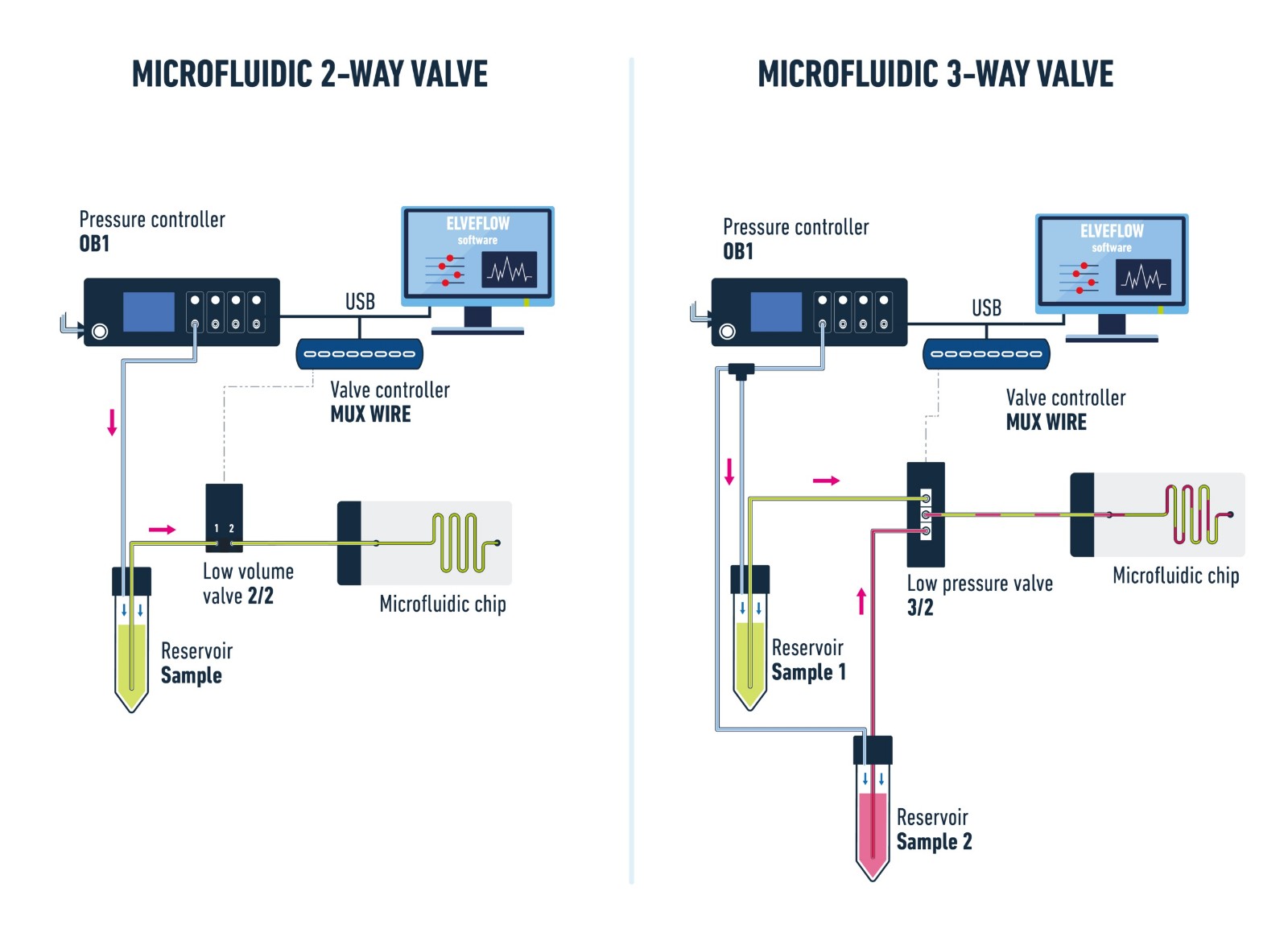

3/2阀是流体流动的双向控制的理想选择,可用于2个入口和1个出口,也可以用于1个入口和2个出口。


SKETCH-valves-and-valve-controller-mux-wire-V3-two-reservoirs-out-elveflow-microfluidics-768x705.jpg


应用:

● 快速介质切换 - 药物测试

● 片上蠕动泵

● 顺序样品注入

● 细胞/颗粒样品筛选

● 细胞生物学中的介质灌注切换

● 流体扩散研究

● 液体单方向循环流动

● 器官芯片

● 细胞培养

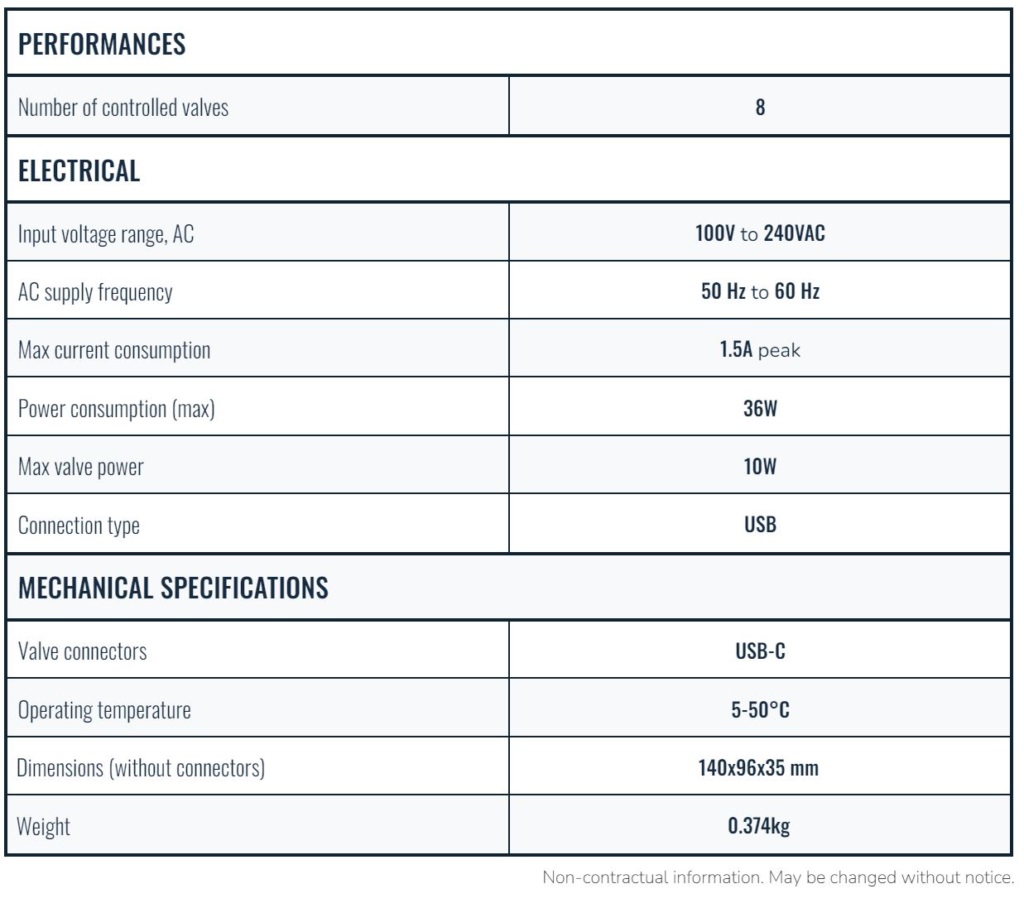

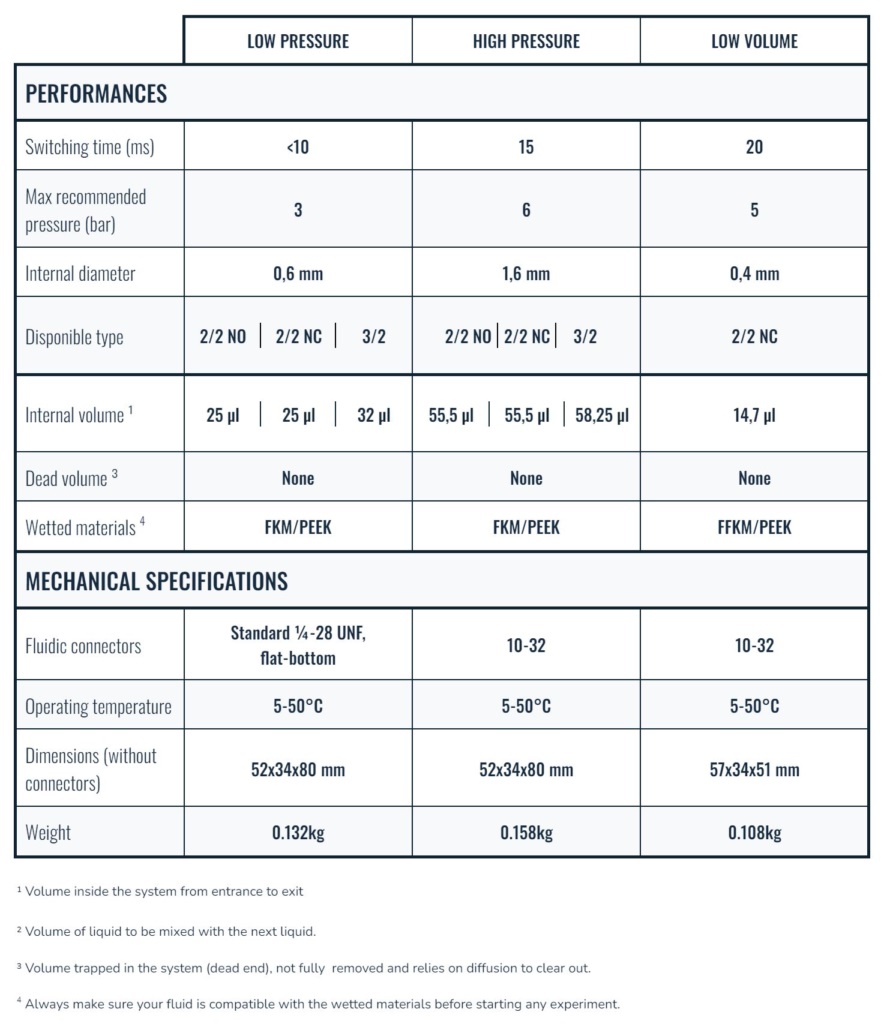

规格参数

MUX WIRE微流体阀控制器



简易切换阀




简易切换阀的操作软件

Elveflow提供了简洁的高级操作软件ESI,可实现从简单设置到高级设置及工作流程的自动化运行。该软件提供了几个常用的高级功能模块如定量体积注入、气泡检测、流量耦合、系统流阻诊断和压力传感器校准,使耗时和痛苦的任务变得简单。此外,Elveflow还提供SDK开发包,方便您用自己的代码构建个性化的操作界面。

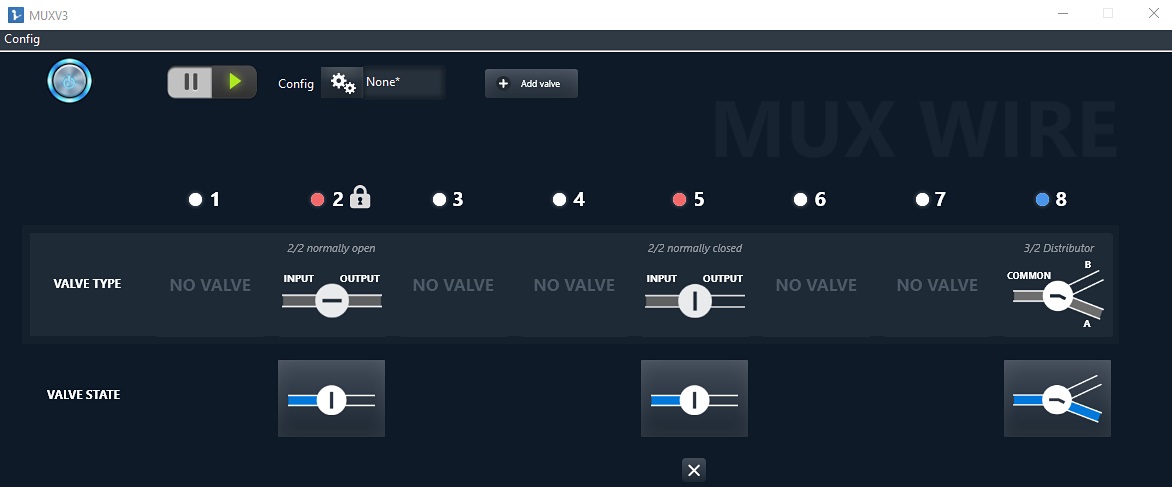

每个阀门显示:

● 对应的连接通道号

● 阀门类型(2/2 NO,2/2 NC和3/2阀)

● 阀门状态(开启、关闭、way 1或者way 2)




一旦将简易切换阀连接到MUX WIRE阀控制器,阀控制器就会自动检测和添加。自定义阀门或之前的旧阀门将不会被自动识别,如果需要,您必须手动在软件中添加它们。

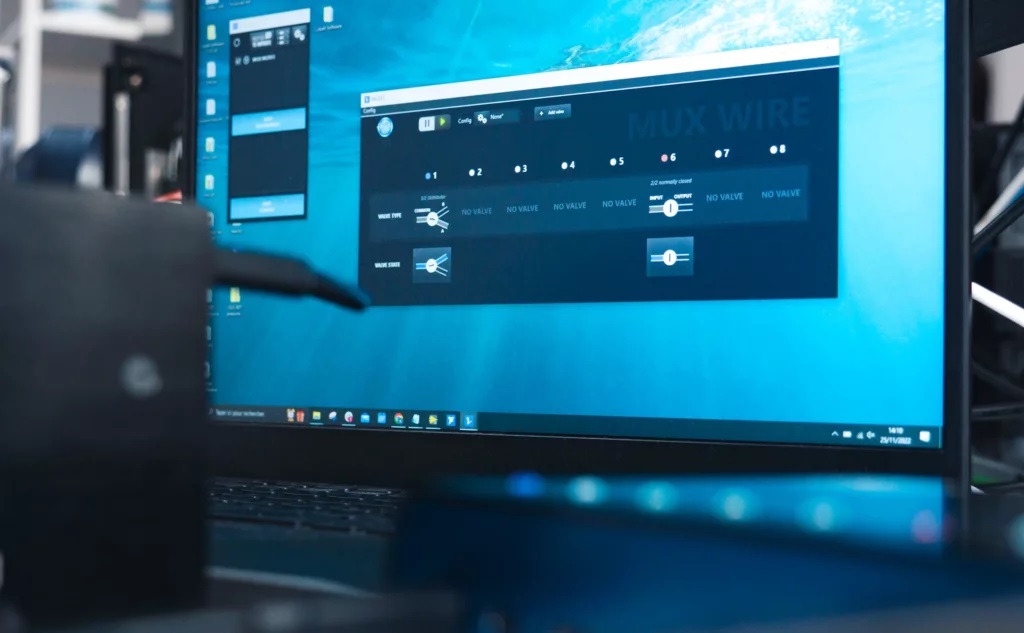

MUX WIRE V3阀控制器提供2种方式控制切换阀:

● 在ESI软件中的MUX WIRE V3界面中的开关功能来控制切换阀

● 简易切换阀顶部的手动按钮操作来操作切换阀

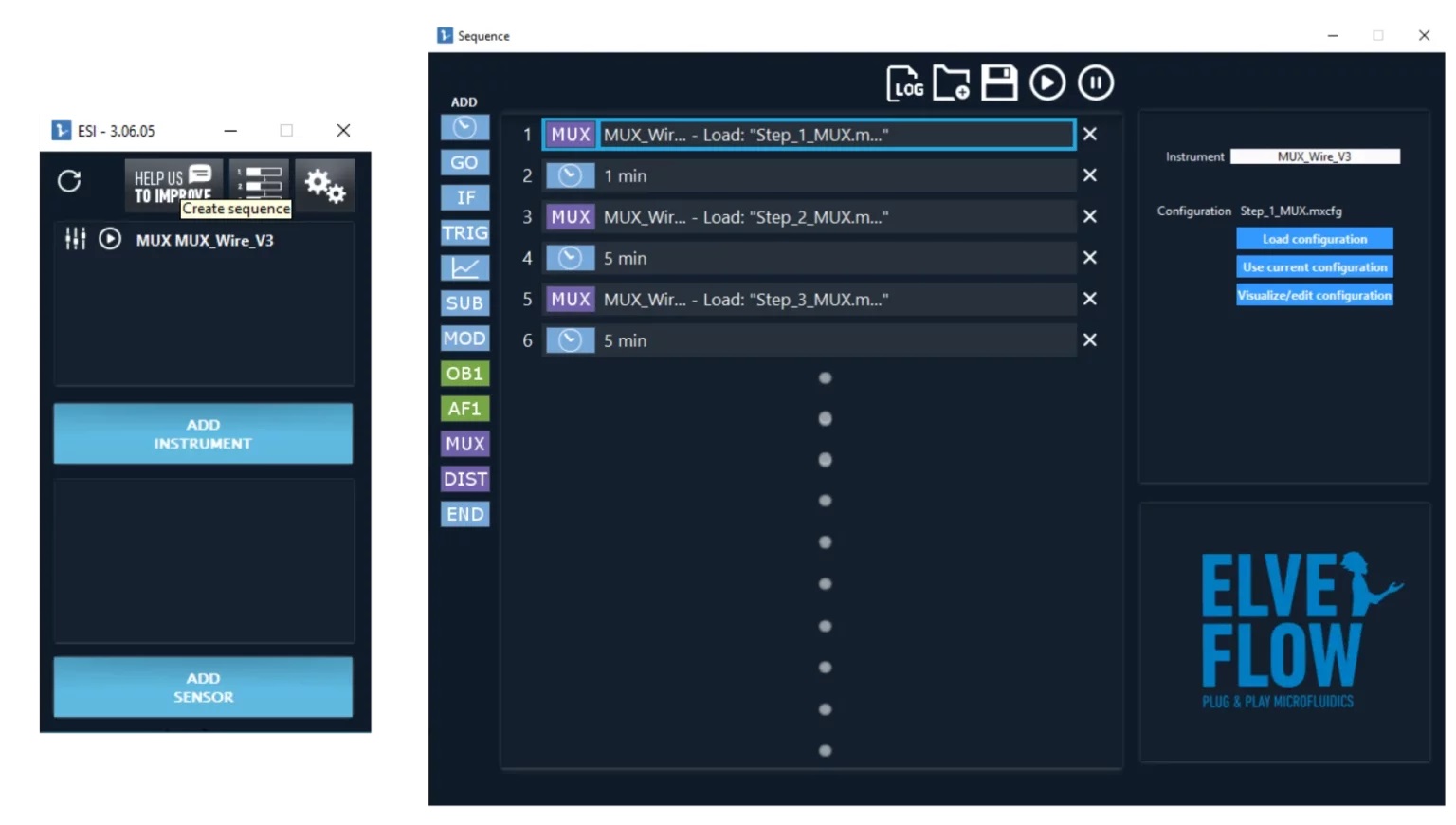

自动化运行您的实验,并通过ESI软件中的序列器Sequence从一个实验状态(一个参数配置)切换到另一个实验状态(另一个参数配置):
