高精密微流体蠕动泵PeriWave

—卓越的微流体流量自动调节(集成高精度流量传感器)



微流体实验中的流体输送需要特别的注意,尤其是在几个到几十个μL/min时不要出现脉动。PeriWave蠕动泵提供了卓越的流量控制,响应速度和稳定性能,并且具有可编程、无脉动的特点,非常适合3D细胞培养实验。

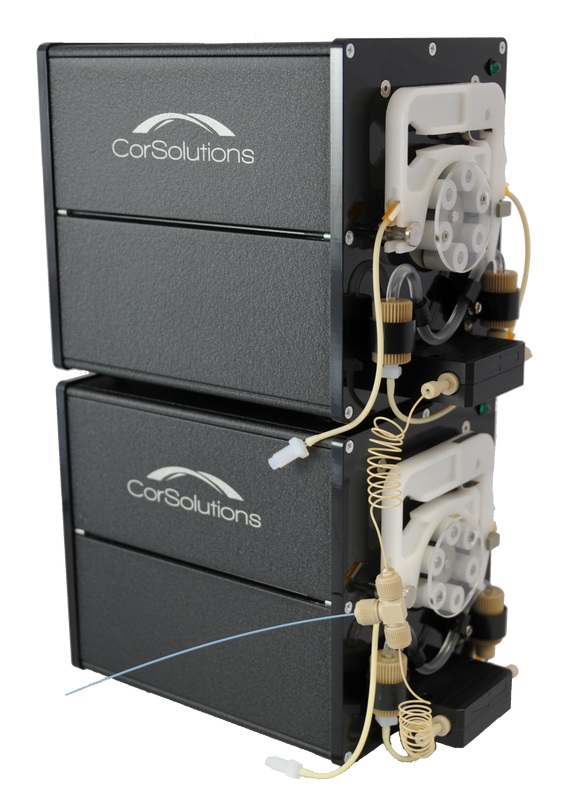

PeriWave pump.jpg



微流体输送泵的新时代

PeriWave蠕动泵提供了卓越的流量控制,响应速度和稳定性能。板载微处理器根据流量传感器数据快速调节蠕动轮的转速,以提供无脉冲的流体流动。



卓越的微流体流量控制性能

l  可重复且准确的流量控制

l  纳升级分辨率

l  相比于注射泵和传统的蠕动泵具有卓越的流体控制性能

l  基于蠕动的闭环,带有集成的流量传感器

l  完全无脉冲流动

l  响应时间快,稳定性好

l  无限制的流体储液池体积

l  正向和反向流动模式

l  通过用户友好的软件控制可编程的流体输送

l  可以同时两个或多个蠕动泵同时工作

l  能够从同一个储液池中分配并回收宝贵的液体

l  即使更换管子后也无需重新校准

l  适用于停止-流动实验、3D细胞培养



有四种型号可供选择

l  PeriWave Nano±20-7000 nL/min

l  PeriWave Micro±0.1-50 μL/min

l  PeriWave Milli±10-1000 μL/min

l  PeriWave Milli +5±0.2-5.0 mL/min



PeriWave蠕动控制

PeriWaves带有用户友好的独立PCLabVIEW VI软件,该软件允许可编程的流体输送和控制。还可以对零流量进行编程,从而实现对零流量的主动控制。

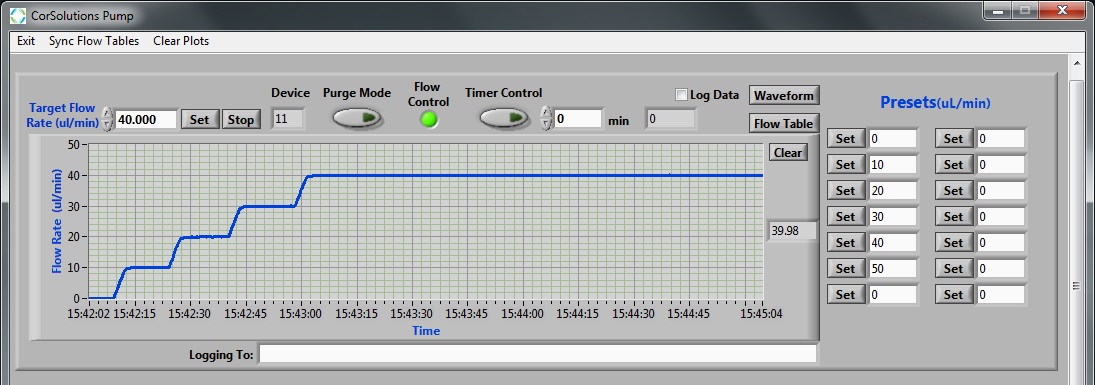

PeriWave蠕动泵软件的截图,在流量恒定在40μL/min之前,保持每16秒增加10μL/min的步进增加。

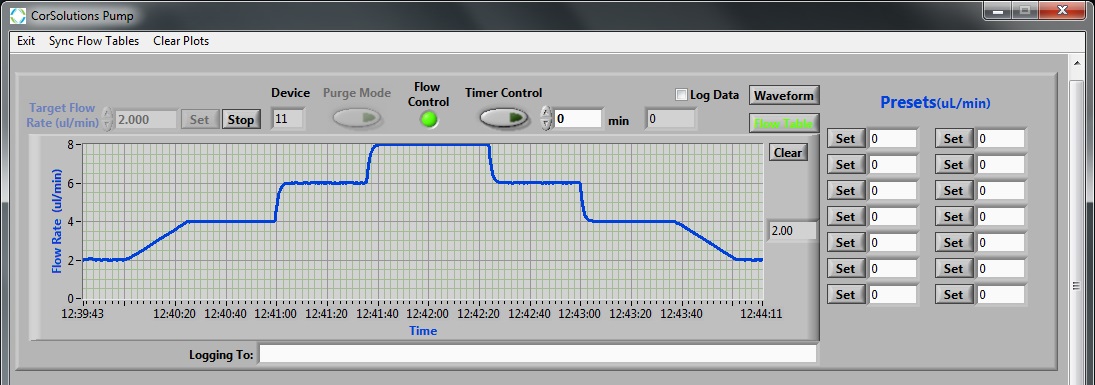

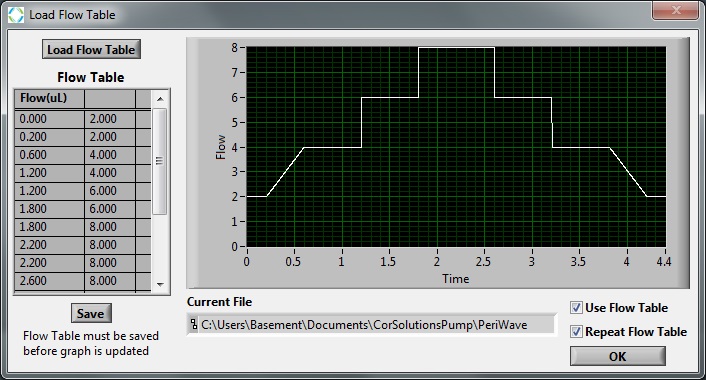

底部显示了示例程序的流量表格图,顶部提供了实际的流量曲线。

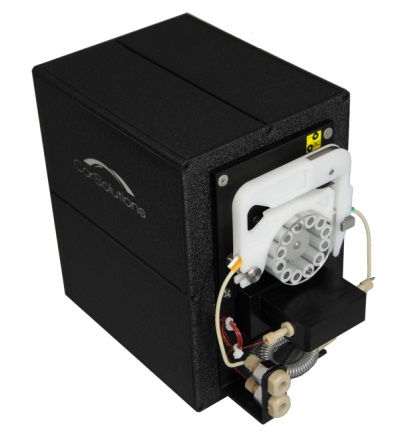

PeriWave微流体蠕动泵

与气压泵和基于注射器的注射泵相比,PeriWave蠕动泵具有卓越的性能。PeriWave是基于蠕动的泵,带有集成的在线流量传感器。该流量传感器可测量实际输送的液体流量,可实现纳升分辨率的高精度流量控制。此外,该泵还提供可编程的流体输送,并具有出色的精度,可以生成定制的流量曲线。由于其精确的控制,该泵非常适用于片上芯片和器官培养应用中的3D细胞培养实验。



此外,该泵无脉动,并且可以正向和负向两种模式工作,从而允许用户反转流向。它还可以主动将流速控制为零,使其非常适合液体的停止-流动实验。PeriWave泵可以回收液体,使用户可以节省宝贵的液体。还可以将三个或两个以上的PeriWave泵与T型管连接,实现同步流动。这允许同时精确地操纵多个流体流。PeriWave泵的工作压力可到30 psi,针对水溶液进行了校准,并提供了4种型号以适用各种流量的应用。

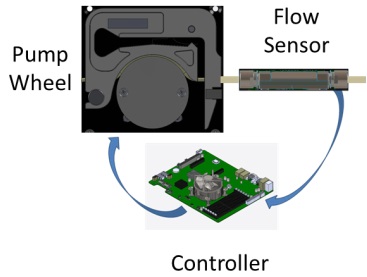

PeriWave蠕动泵是如何工作的?

微处理器基于流量传感器数据快速调节蠕动轮的rpm,以提供无脉冲的流体输送。



每个流体通道的集成组件

l  蠕动轮

l  流量传感器

l  控制器



working principle.jpg



通讯

l  集成微处理从流量传感器读取实时流量测量值,然后调整蠕动轮的转速和方向以提供所需的流量。

l  通信时间几乎是瞬时的,从而产生无脉冲,高性能的流体输送。



控制

l  PC软件-同步18个独立控制的流体通道。完全可编程的流体输送。

l  LabVIEW VI





数据记录

l  记录流量

l  通过USB数字输出

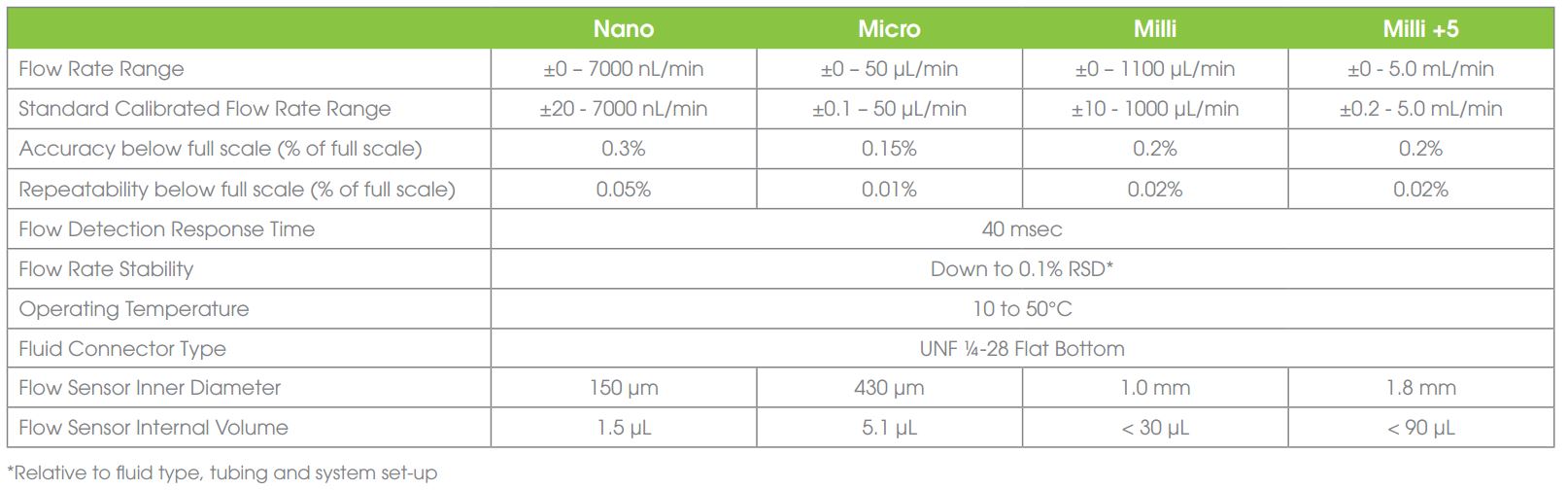

PeriWave蠕动泵的流量规格参数




注射泵会影响性能

注射泵虽然是广泛使用的一种微流体输送方式。然而,注射泵却存在严重损害性能的缺点,并且可能对您的微流体应用产生负面的影响。这些缺点包括:脉动,响应时间慢,需要重新注入注射器,注射器再填充期间,气泡引入的可能性增加,且背压变化显著影响性能。


使用注射泵输送流体是不理想的。如果增加背压,则脉动减小,但响应时间增加。



PeriWave蠕动泵视频介绍

单个PeriWave蠕动泵视频介绍




两个PeriWave蠕动泵实现层流混合的视频介绍



微流体注射泵与高性能微流体蠕动泵PeriWave和气压泵PneuWave在液体流量控制方面的视频介绍


高性能微流体蠕动泵PeriWave在芯片通道内实现500nL/min流体的正弦波形流动控制
