(1)单向液体流动
流体沿相同的方向连续流动
(2)没有更多的介质消耗
不受样本量的限制:再循环培养基
(3)均匀的剪切应力
相同的流向确保剪切应力无变化
(4)长时间的一周实验
自动完成几天的实验
Elveflow的液体循环套装(fluid recirculation pack)是一套完整的系统,可以在微流控实验中实现液体的重复利用和单向再循环。
使用Elveflow畅销的微流控设备,液体循环套装具有多个优势如无脉冲平滑流动,可重复性,用于细胞培养实验的准确和精确的流速控制。它还可以进行有限介质或更高级应用(如复杂生物流体模式的建模)的长时间的全自动实验运行。
特点

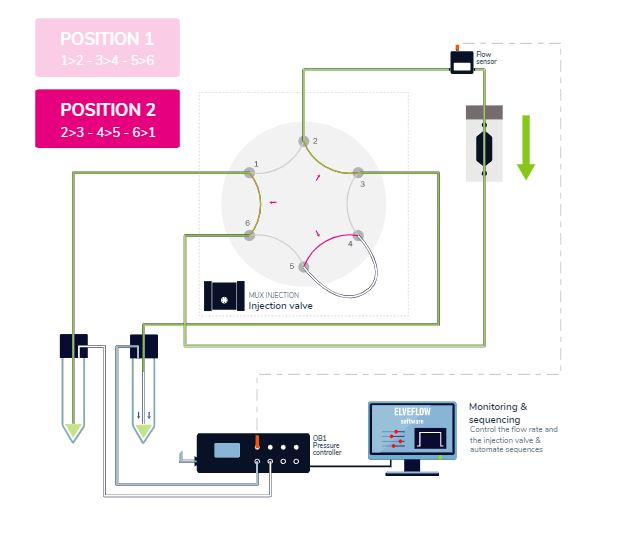

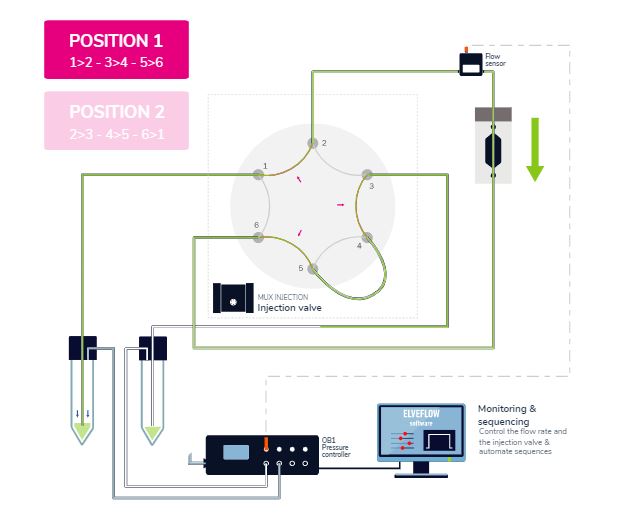

标准的流体循环套装使用两通道的压力泵以交替地方式将介质从一个储液池输送到另一个储液池。循环注入阀允许在两个储液池之间进行切换,以确保从液体量大的储液池中泵送液体介质。
Elveflow智能界面软件ESI将流量控制器与循环注入阀同步,以执行液体再循环。它会在预定的时间段后自动执行储液池之间的切换,或者在选定量的样品通过微流控芯片后与流量传感器MFS或BFS结合使用。由于凭借强大的scheduler功能,ESI软件还能够无缝的运行长期实验。
通过在流体循环套装中增加额外的Elveflow设备,还可以实现其他功能如流体介质切换、一次性进样等。
技术规格

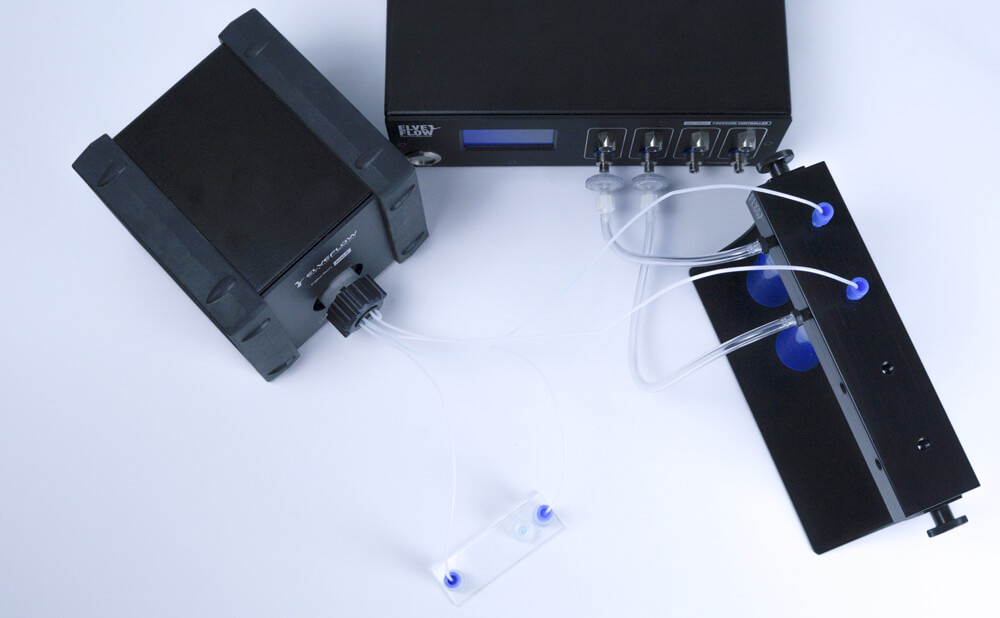

标准流体循环套装包含以下组件
(1)2通道的OB1 MK3+压力泵

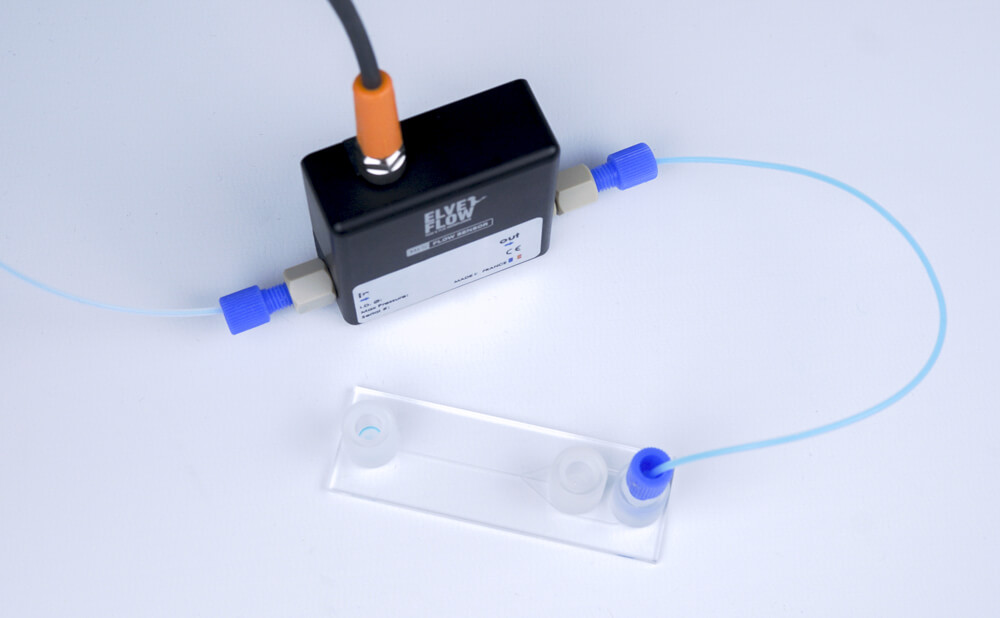

(2)1个流量传感器MFS
(3)1个循环注入阀
(4)2个储液池
(5)所有必需的配件:导管、连接器、过滤器等
(6)图形界面的控制软件ESI(免费无限次下载)
可选项
(1)微流控细胞培养芯片:提供部分微流体细胞培养实验用的芯片
(2)去泡器:有效去除微流体实验装置中的气泡
(3)额外的储液池
(4)其他流量传感器如BFS科式流量计(无需液体介质校准,直接测量)
(5)电脑
(6)显微镜和相机
相关应用
如何实现微流控实验的重复循环过程?用MUX Injection循环阀,请点击 这里
参考文献
Tongcheng Qian, Daniel A. Gil, Emmanuel Contreras Guzman, Benjamin D. Gastfriend, Kelsey E. Tweed, Sean P. Palecek, Melissa C. Skala, Adaptable pulsatile flow generated by quantitative imaging of stem-cell derived cardiomyocytes for disease modeling, bioRxiv, March 24, 2020, DOI: https://doi.org/10.1101/2020.03.20.000752
P. Vilkinis, 2020, Investigation of flow dynamics and structure in channels with structured surfaces, Doctoral Thesis, Kaunas University of Technology, Lituanian Energy Institute
