微流体压力控制器OB1的开箱安装及ESI软件的安装与首次校准

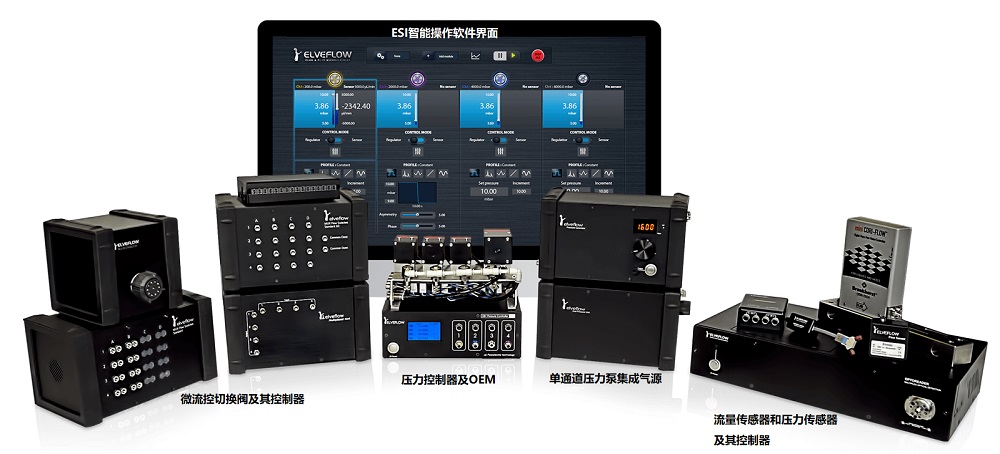

非常感谢您选择法国Elveflow微流控多通道压力&真空控制器OB1 MK3+热式流量传感器MFS 科式流量传感器BFS、各种微流控切换阀MUX 等,如下部分将介绍这些仪器的安装和使用。


很多老师都认为Elveflow微流体压力控制器OB1的安装太多复杂,不如其他家产品的安装简单,那么真实情况是如何的呢?我们现在可以告诉您,Elveflow的微流控压力控制器OB1和流量传感器MFS安装起来 不复杂,而且很简单。您可以通过下面的安装步骤和视频来了解安装过程。对于Elveflow微流控压力控制器OB1的详细介绍,可以点击这里。本部分将向对Elveflow微流控压力控制器OB1和流量传感器MFS感兴趣的老师或已经有OB1压力泵和MFS传感器的老师一步一步的介绍其安装过程及操作软件ESI首次使用时的校准。通过本次介绍,广大的老师可以全面的了解到您收到OB1压力控制器箱子里面有哪些东西以及这些东西该怎么安装。


content of video.JPG


第一步,您会收到一个箱子,打开该箱子即unboxing,如下图所示,然后可以看到该箱子里面包含的Elveflow微流控仪器部件。

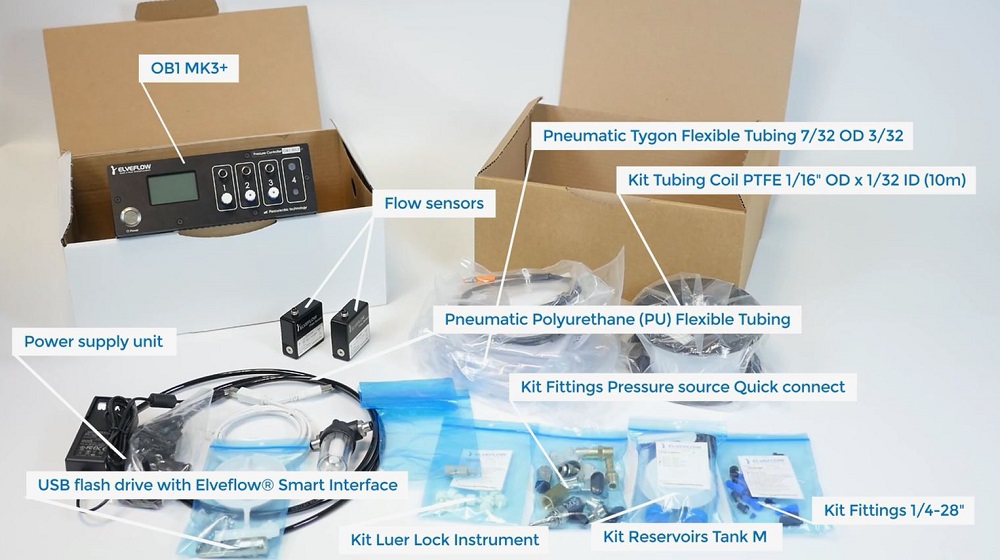

第二步,打开箱子,看下箱子里面包含哪些具体的部件?(What is in the pack?)
箱子里面包含的部件有:
OB1 Mk3+压力控制器
包含ESI Elveflow智能界面软件的闪存USB盘
流量传感器(详细规格和数量与您的选择有关)
套件接头压力源快速链接器把OB1连接到外部的压力源上
套件1/4 – 28”是特氟龙端接头,带有1/4” – 28螺纹和套圈,用于1/16”外径导管的连接。
套件鲁尔锁(Luer Lock)仪器是3/32” ID的tygon导管和适配器用于将OB1或AF1压力出口连接到3/32” tygon管。
套件储液池盖(kit reservoirs tank)M是阳极氧化的falcon适配器盖(我们还可以提供1.5,15,50和100mL规格的适配器盖)
套管coil PTFE 1/16” OD × 1/32” ID(10m)毛细导管可将储液池连接到芯片上
气动聚氨酯(PU)柔性管
供电电缆单元


what is in the pack.JPG


第三步,储液池的安装(Reservoirs installation)。
在安装储液池的过程中,会用到如下组件:
套件1/4 – 28”是特氟龙端接头,带有1/4” – 28螺纹和套圈,用于1/16”外径导管的连接。
套件鲁尔锁(Luer Lock)仪器是3/32” ID的tygon导管和适配器用于将OB1或AF1压力出口连接到3/32” tygon管。
套件储液池盖(kit reservoirs tank)M是阳极氧化的falcon适配器盖(我们还可以提供1.5,15,50和100mL规格的适配器盖)
套管coil PTFE 1/16” OD × 1/32” ID(10m)毛细导管可将储液池连接到芯片上


reservoir installation.JPG

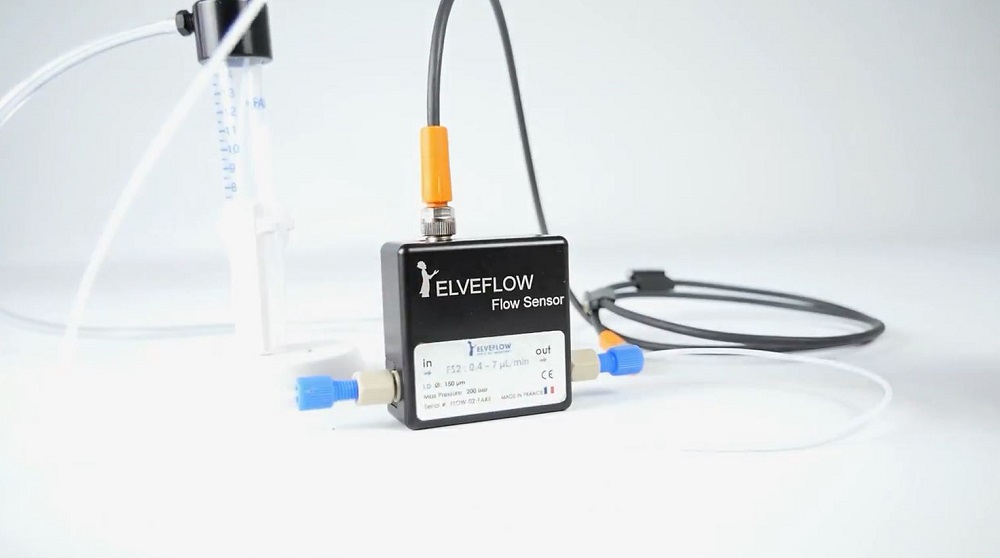

第四步,流量传感器的安装(Flow sensors installation)。
在安装流量传感器的过程中,会用到如下组件:
流量传感器(详细规格和数量与您的选择有关)
套件1/4 – 28”是特氟龙端接头,带有1/4” – 28螺纹和套圈,用于1/16”外径导管的连接。
套管coil PTFE 1/16” OD × 1/32” ID(10m)毛细导管可将储液池连接到芯片上


flow sensor installation.JPG

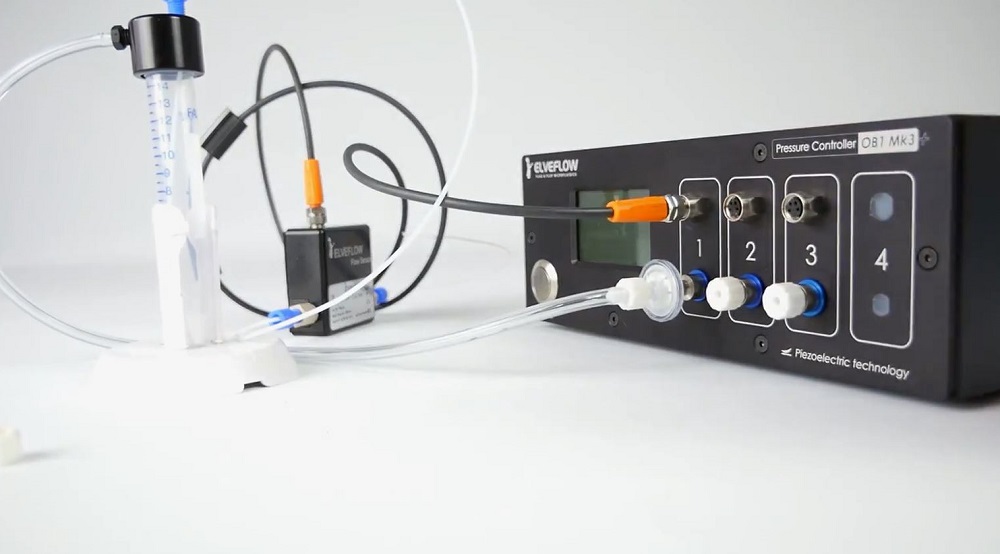

第五步,OB1压力控制器连接用的连接器安装(Connectors for the OB1)。
OB1压力控制器连接用连接器安装过程会用到如下组件:
OB1 Mk3+压力控制器
套件接头压力源快速链接器把OB1连接到外部的压力源上
套件鲁尔锁(Luer Lock)仪器是3/32” ID的tygon导管和适配器用于将OB1或AF1压力出
口连接到3/32” tygon管。
气动聚氨酯(PU)柔性管
供电电缆单元


connector for OB1.JPG

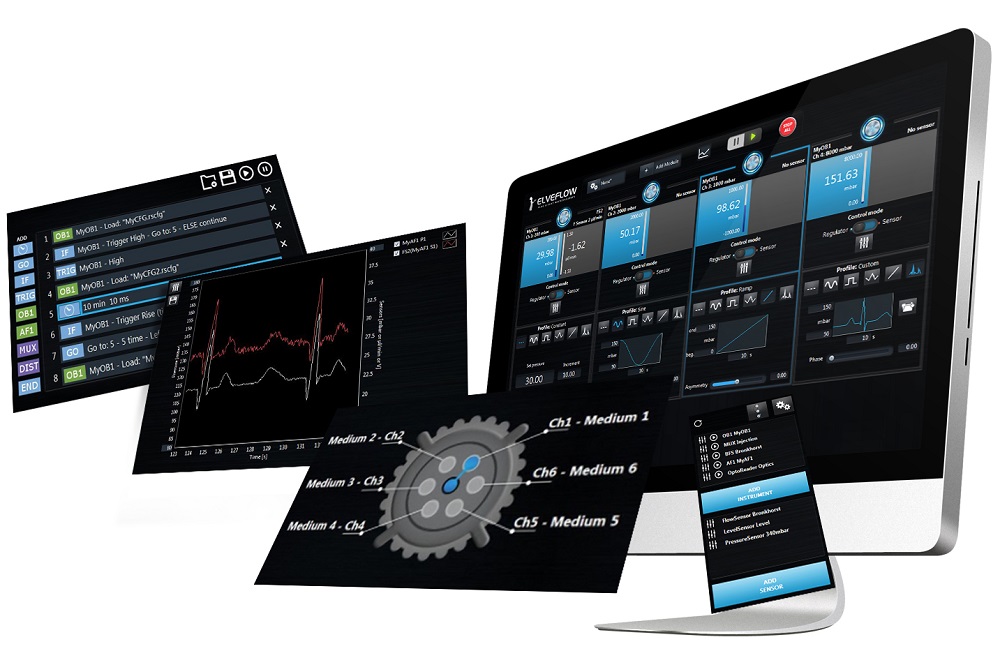

第六步,ESI智能软件的安装(ESI software installation)。
微流控智能界面控制软件ESI的安装过程中会用到如下组件:
包含ESI Elveflow智能界面软件的闪存USB盘


ESI installation.JPG

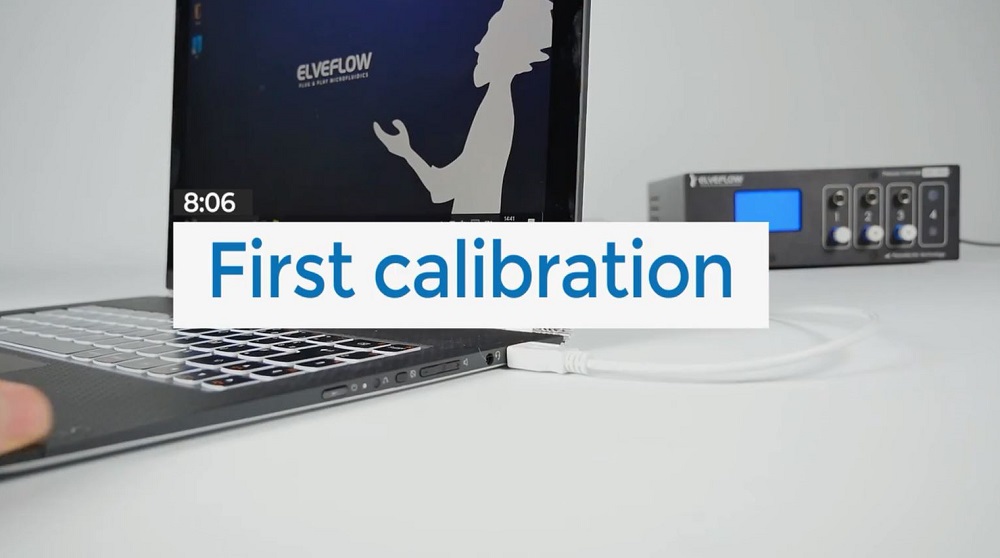

第七步,智能界面控制软件ESI首次使用的校准(First calibration)。
微流控压力泵OB1控制软件ESI在首次使用校准的过程中,需要如下组件:
OB1 Mk3+压力控制器
包含ESI Elveflow智能界面软件的闪存USB盘


first calibration.JPG


依次通过以上7个步骤后,您就可以开心的使用您的微流控压力控制器OB1和微流控流量控制器MFS了,随后也就接着开始做您心目中的理想实验了。上述7个安装步骤,可以通过如下的一个视频全部了解清楚。




部分仪器部件单独安装的介绍

微流控流量传感器MFS安装的视频介绍如下




微流控流量传感器MFS工作原理的视频介绍如下




微流控流量传感器BFS安装的视频介绍如下




微流控科式流量传感器BFS的实际测试效果




微流控流量传感器BFS工作原理的视频介绍如下




微流控微流体MUX Distributor 10分配阀安装的视频介绍如下




微流控微流体循环阀MUX Injection工作原理的视频介绍如下




如何使用微流体MUX Injection循环阀实现微流控实验的重复循环过程?请点击 这里


Elveflow微流控智能界面软件ESI自动诊断微流控实验系统的流阻并给出流阻大小的改善建议




Elveflow微流控智能操作软件ESI中流阻诊断模块(Tuning Resistance Module)的使用说明,请点击 这里

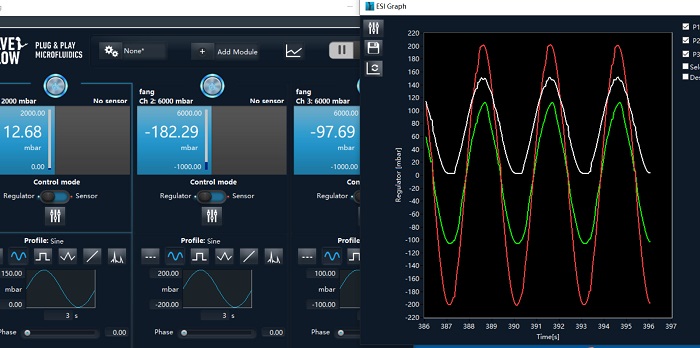

Elveflow智能界面软件ESI中选择流量反馈调节参数(PID参数)的视频介绍如下




如何在Elveflow微流控智能界面软件ESI中选择流量反馈调节参数(PID参数)?请点击 这里


Elveflow智能界面软件ESI中自动化实验运行的Sequence功能案例参考设置介绍视频如下




智能图形操作软件ESI中实验自动化运行的Sequencer参数设置(参考示例),请点击 这里


几个相关的应用介绍


如何使用微流控BFS流量传感器高精度控制微流体系统中的流体流速?请点击 这里


如何使用微流控进样泵OB1压力控制器和流量传感器BFS精确控制微流体流量?请点击 这里


改善微流控注射泵和压力泵液体流量控制的技巧和窍门,请点击 这里


如何把微流控压力控制器OB1当做高精密微流控注射泵使用?请点击 这里


微流体高精密液体流量传感器MFS和BFS的校准方法,请点击 这里


高精密微流体压力传感器MPS的校准方法,请点击 这里


法国Elveflow微流控压力控制器OB1和流量传感器安装使用手册V30205 的下载,请点击 这里


Elveflow微流体压力控制器OB1、高精密流量传感器MFS和BFS及其切换阀等用操作软件ESI下载,请点击 这里


Elveflow微流控产品技术支持文档知识库,请点击 这里


更多Elveflow微流控产品应用的博客介绍,请点击 这里


更多Elveflow微流控产品安装、产品性能视频介绍,请点击 这里这里
