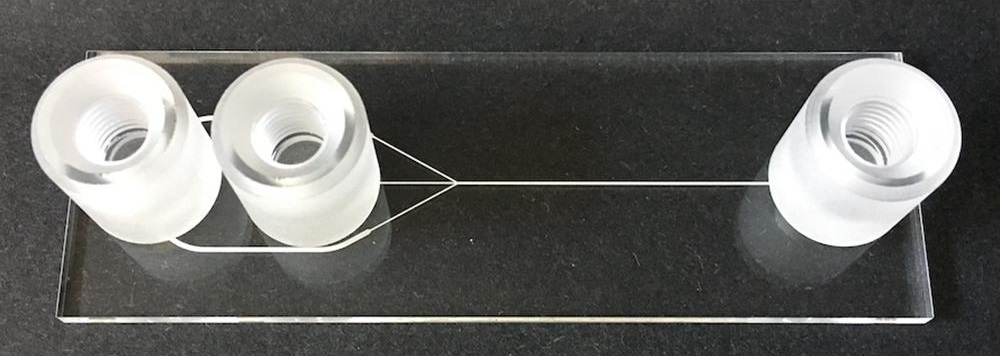

人字形或鱼骨形混合器玻璃芯片(Staggered Herringbone Micromixer glass chip,SHM glass chip)是一种可用于通过人字形通道进行液体介质混合的有用工具。采用1/4-28UNF螺纹倒锥接头连接,可允许您在一秒钟内将芯片连接到您的实验装置!
该通用型玻璃芯片通过减少扩散所需的长度并增加溶质在流体之间传输的可能性,从而提供了一种快速混合两种流体的方法。
这种人字形芯片使用方便、经济可靠,可应用于您的所有实验:
● 高强度光学透明玻璃
● 标准显微镜载玻片尺寸(25×75 mm)
● 标准1/4-28UNF螺纹端口
● 易于处理
● 只需使用1/4-28UNF接头配件(可用于外径1/16英寸的导管)将芯片连接到您的装置即可。
可选项
您可以根据现有的导管外径来选择下面的接头配件:

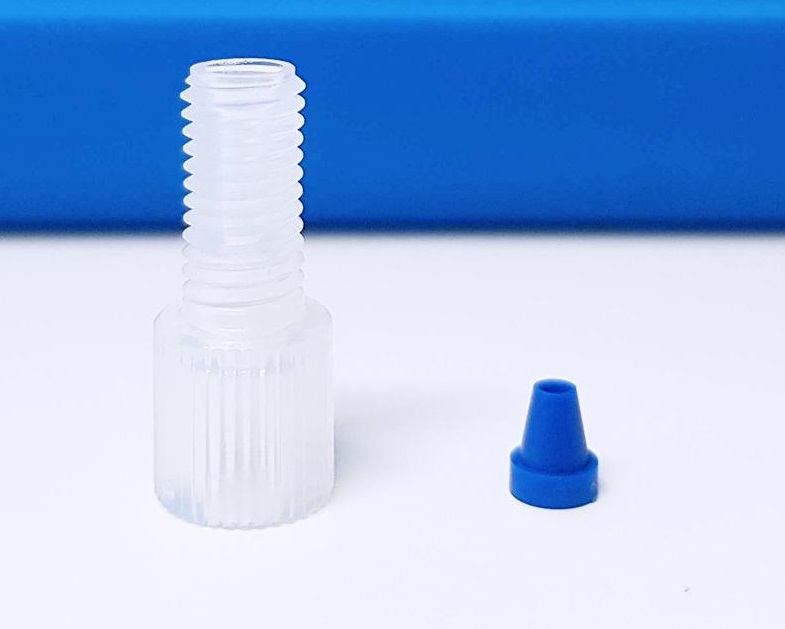

● PFA接头+ETFE垫圈,适用于1/4-28UNF到外径1/16英寸导管的连接(每套10个)
● PFA接头+ETFE垫圈,适用于1/4-28UNF到外径1/8英寸导管的连接(每套10个)
工作原理与应用
人字形混合器通过诱导混沌流的形成,在低雷诺数条件下显示加速混合。
人字形混合器芯片微通道底部具有不对称的人字形凹槽的特定图案,该凹槽能够产生螺旋流和用于混合两种液体的混乱搅拌。
流经微通道的流体的混合具有很多的应用,例如化学反应中所用试剂溶液的均质化。
这种人字形混合器芯片已经在脂质体(封闭的磷脂囊泡)的产生中取得了重要的进步。Cheung等人(Int J Pharma 2019)确实首次报道了使用人字形混合器芯片产生稳定且均匀的(100 nm)聚乙二醇化脂质体。他们研究了不同配方(水溶液、初始脂质浓度、脂质成分和组分)和工艺参数的影响。
与其他微流控设备相比,该混合器芯片显示出更高的通量,更快的混合和更小的洗脱。

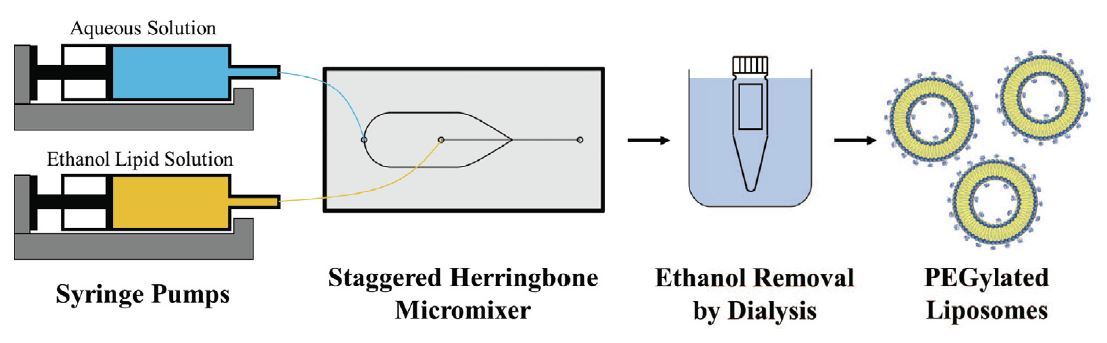

Schematic of the setup from Cheung and Al-Jamal, International Journal of Pharmaceutics 566 (2019) 687–696
Calvin C.L.Cheung, Wafa T.Al-Jamal. Sterically stabilized liposomes production using staggered herringbone micromixer: Effect of lipid composition and PEG-lipid content. International Journal of Pharmaceutics, Volume 566, 20 July 2019, Pages 687-696. PDF版下载 here
人字形混合器玻璃芯片规格参数
宽度和长度:25 ×75 mm
通道深度:0.08 mm
通道宽度:0.1到0.5 mm
体积:3.3 μL
混合体积:0.47 μL
混合长度:28.7 mm
材质:玻璃
连接器:1/4-28接头
在混合部分,有6个混合元件(人字形)形成一个块(半个循环)和30个块,因此,总共有15个完整循环。该混合芯片在1到3bar的压力进行了测试,但也进行了少量的10 bar压力测试。
● 人字形的两个臂是通道尺寸(200 μm)的1/3到2/3
● 人字形之间的距离是50 μm
● 每个混合元件的宽度是50 μm,高度是30 μm

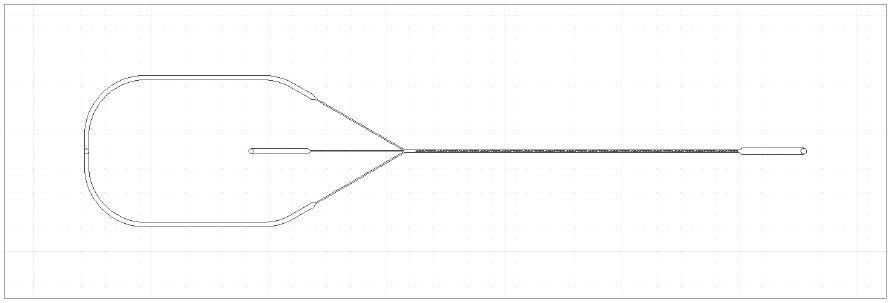

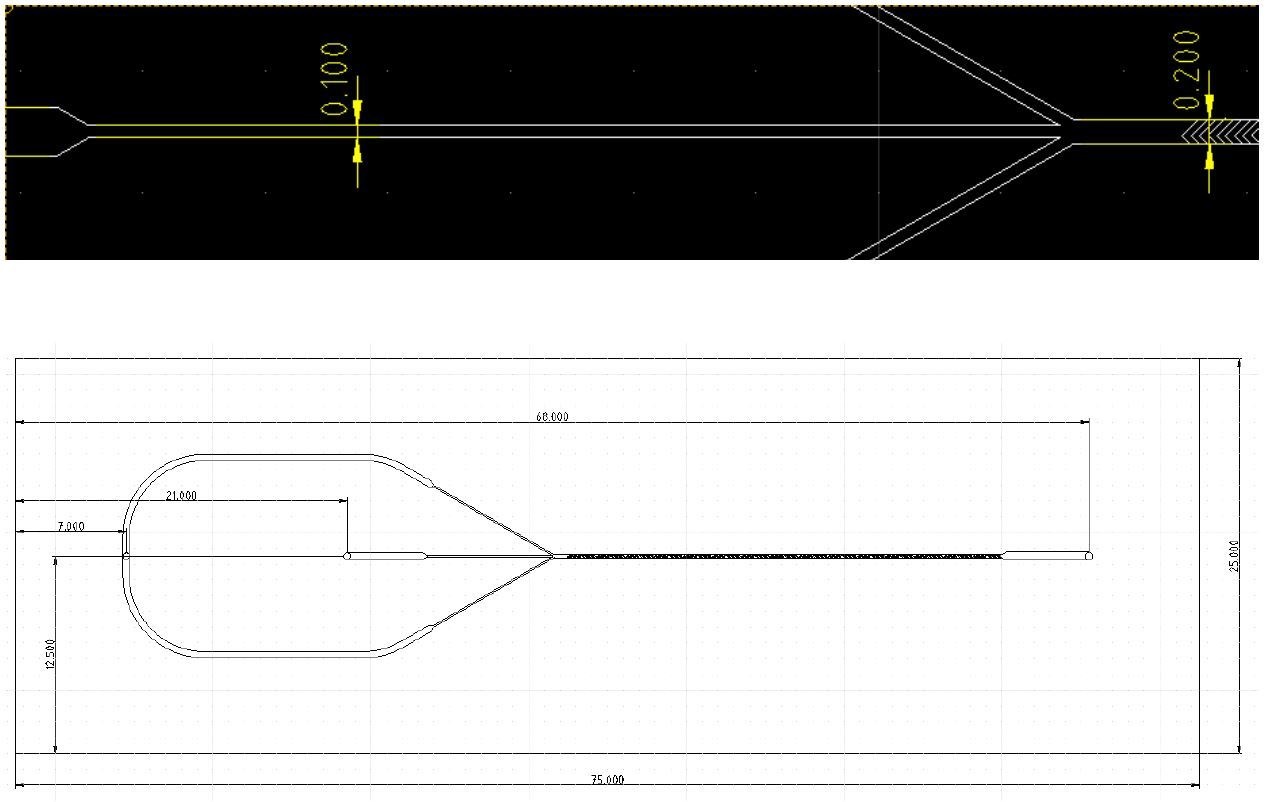

微流控人字形混合器玻璃芯片的结构图
