微流控微流体压力泵

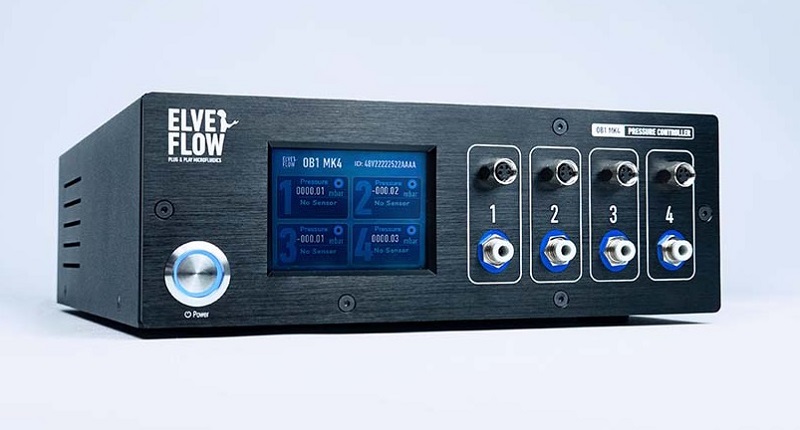

精密微流体压力流量控制器OB1 MK4(多通道可编程恒压泵)

---不要被您的流量控制器/压力泵/恒压泵/进样泵/流控仪的准确度和响应性受到限制---



OB1 MK4是一款基于压电电磁阀的高性能多通道微流控压力真空控制器。压力输出通道的数量可以从1个通道到4个通道进行任意定制,5种压力量程范围可混合定制使用。OB1控制器具有模块化、可升级及包含图形操作软件等特点,且产品质保2年


独特的性能
●    压力稳定性---满量程的0.005%(针对0到2000mbar量程,其他参数请详见规格参数)
●    响应时间-----< 10 ms
●    压力分辨率---满量程的0.006%
●    建立/稳定时间-----低至 50 ms

●    配备UART通信协议,可与大多数控制系统进行通信,如Mac,Linux,Arduino,PLC等;

●    SDK开发包中的库文件允许您使用自己的代码来控制OB1 MK4,同时将其连接到其他仪器如相机、位移台等;

●    压力通道数量:高达256个压力通道,默认OB1 MK4压力流量控制器的通道数量可从1到4个中任意选择;
●    压力通道间的特性:每个压力通道相互独立,可以独立控制压力输出,同时通过ESI软件,也可将多个压力通道耦合在一起,形成联动工作;

●    压力通道量程:提供五种压力量程范围,分别为0~200 mbar,0~2000 mbar,0~8000 mbar,-900 mbar~1000 mbar和-900 mbar~6000 mbar。这5种压力通道量程都可以混合集成到同一个OB1 MK3+压力流量控制上面,比如通道1为0~200 mbar,通道2为为0~2000 mbar,通道3为-900 mbar~1000 mbar,通道4为-900 mbar~6000 mbar;

●    通道数量和量程可升级:后续可在已有设备的基础上,升级压力通道的数量以及压力通道的量程范围。比如已有2通道0~2000 mbar的OB1 MK4压力流量控制器,您可以继续在此基础上升级1个-900 mbar~1000 mbar通道量程的压力通道,升级完成后,不会对已有的压力通道性能造成任何影响。

●    流量传感器连接:高精度数字流量传感器MFS直接连接到OB1 MK4压力流量控制器上面,无需第三方转接件;

●    多种微流体的精确测量和恒流控制:科式流量传感器BFS为质量流量传感器,可直接测量液体的质量流量、体积流量、密度和温度,液体介质可为单一液体或者混合液体。更重要的是测量每一种液体介质时,都不需要单独对液体介质进行校准,测量精度高达测量值的0.2%。USB线直接连接电脑,无需第三方转接件。此外,BFS流量传感器也可以测量气体的质量流量、体积流量、密度和温度。与OB1 MK4压力流量控制器联合使用时,可实现闭环的恒流控制功能。

●    恒定流量控制(恒流功能):快速响应、稳定的闭环流体流量控制,可实现高准确的微流体流量注入和无脉动的、平滑流体流动。

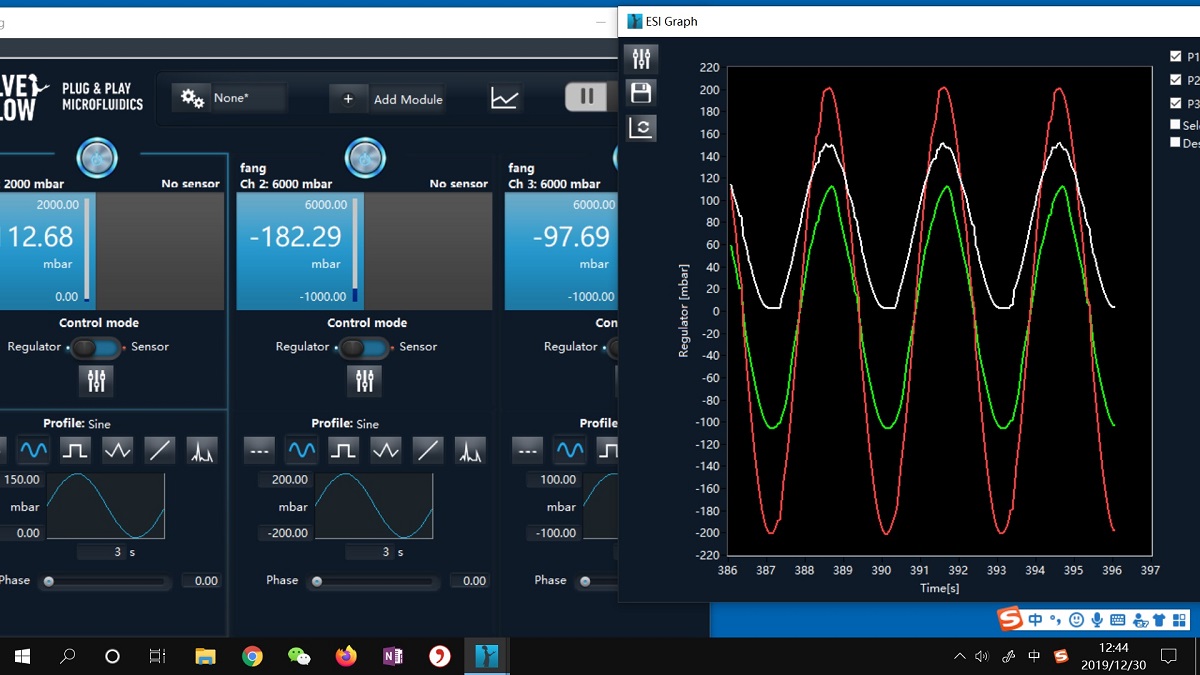

●    多样性波形控制:免费的ESI操作软件直接提供正弦、方波、三角波、斜坡及自定义波形的压力输出控制和微流体的流量流动控制,无需任何编程操作;

●    实验系统流阻诊断功能:免费的ESI操作软件提供微流体实验系统的流阻诊断功能,可为特定的微流体实验装置系统提供流阻优化建议,大幅提高流体控制的快速稳定性和响应性以及精确的微升级液体体积的定量注入。

●    压力传感器连接:可将MPS压力传感器直接连接到OB1 MK4压力流量控制器上面,无需第三方转接件。压力传感器MPS可实时测量管路中的流体压力波动或实现管路中定点位置的液体的恒定压力控制。

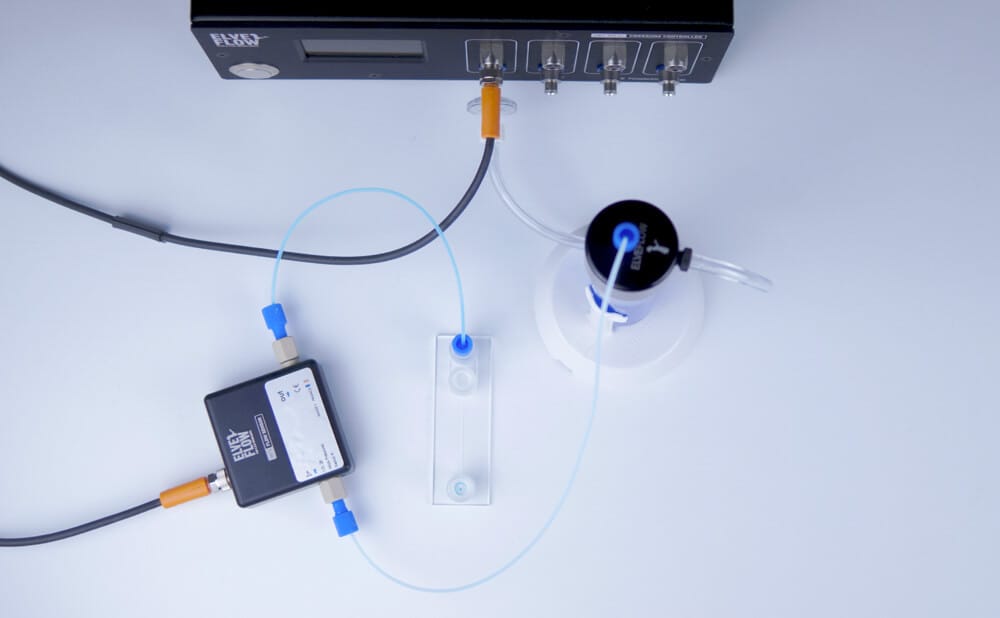

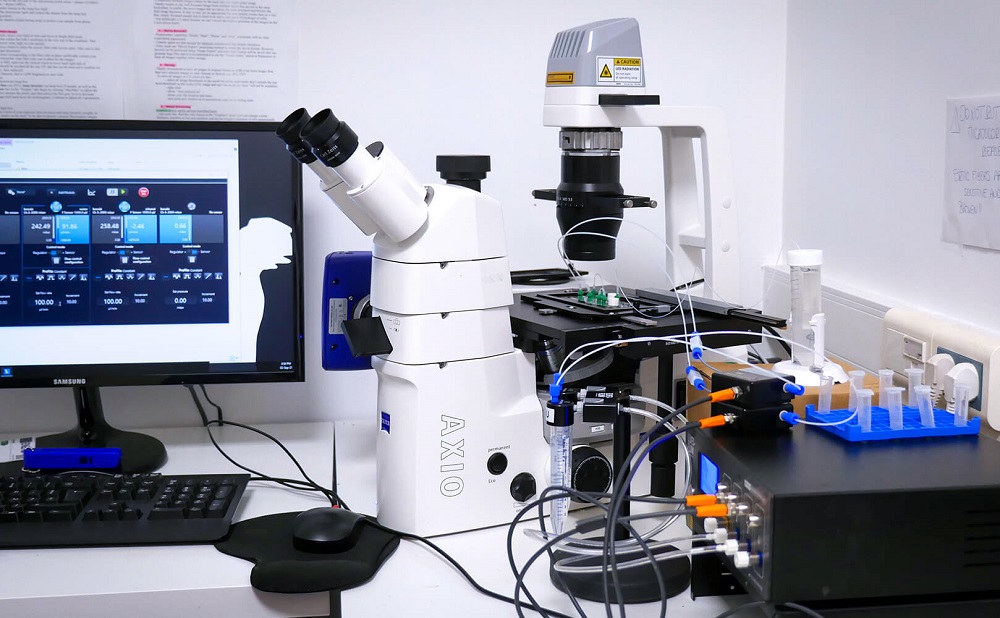

微流体数字流量传感器MFS系列与OB1 MK4压力流量控制器的经典连接实物图如下所示

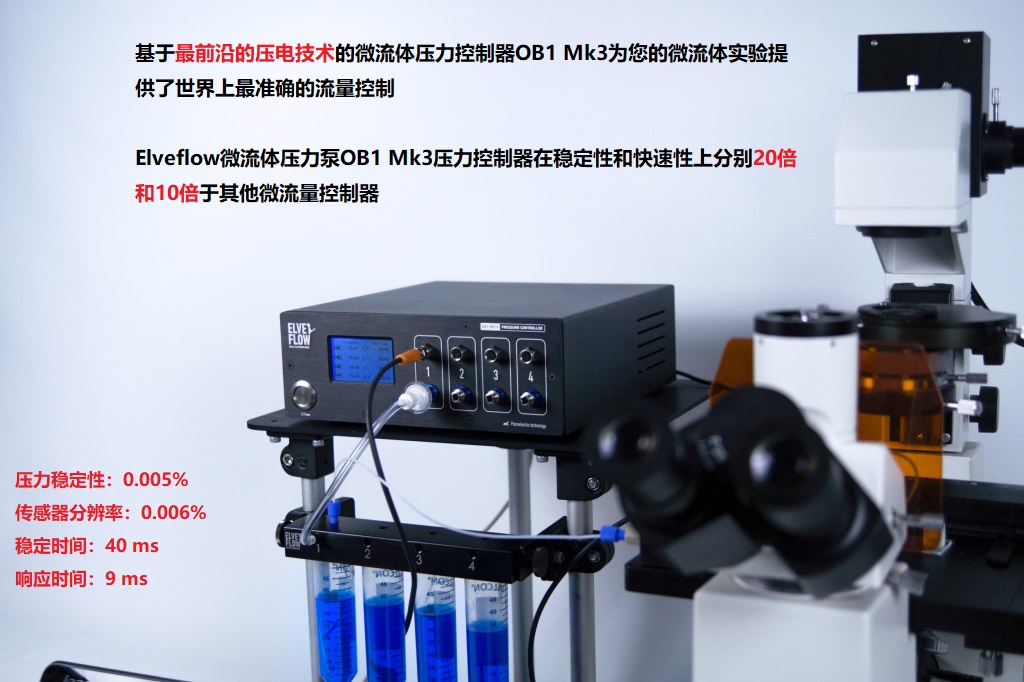

用于微流控的前沿的压电技术

应用领域
●    数字微流控
●    流动化学&高分子合成
●    细胞培养实验:细胞灌注、顺序注射
●    液滴序列:RNA序列
●    器官芯片
●    提高原油采收率
●    芯片上的实验室
●    细胞操作

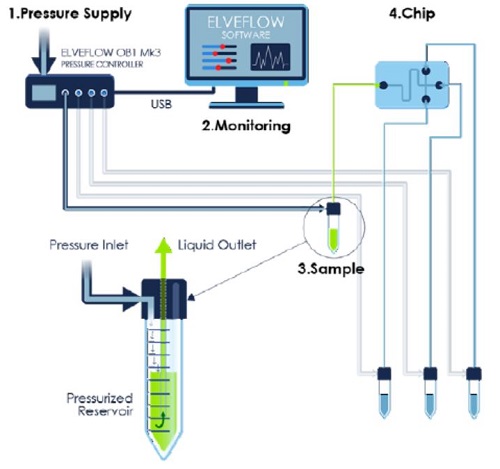

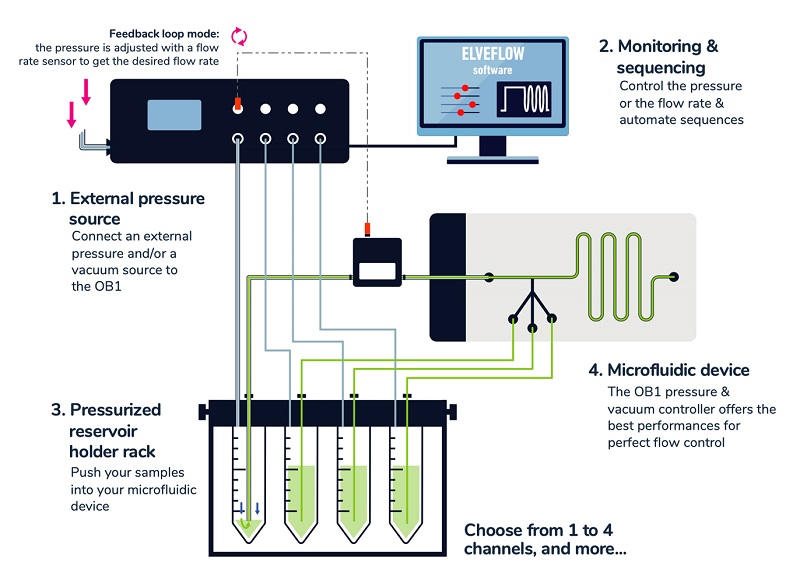

工作原理



1、压力&真空控制器
     把压力和真空源连接到您的OB1控制器上
2、监视
     在您的电脑上使用Elveflow Smart Interface(ESI)软件来控制压力和流量。ESI软件允许您创建并自动执行与具体压力或者流量有关的已设置步骤或者序列。
3、样品
     依据您的实验选择,由于OB1可以在相同的流体通道内使用压力或者真空,因此,样品可以被吸入储液池或者从储液池内排除。
4、微流控芯片
     OB1压力与真空功能提供了精确的样品处理以及对样品注入的全面控制



(同一个压力控制器上可同时集成不同量程范围的正压(0到2000mbar压力通道)和正压负压力通道(-900到6000mbar压力通道))

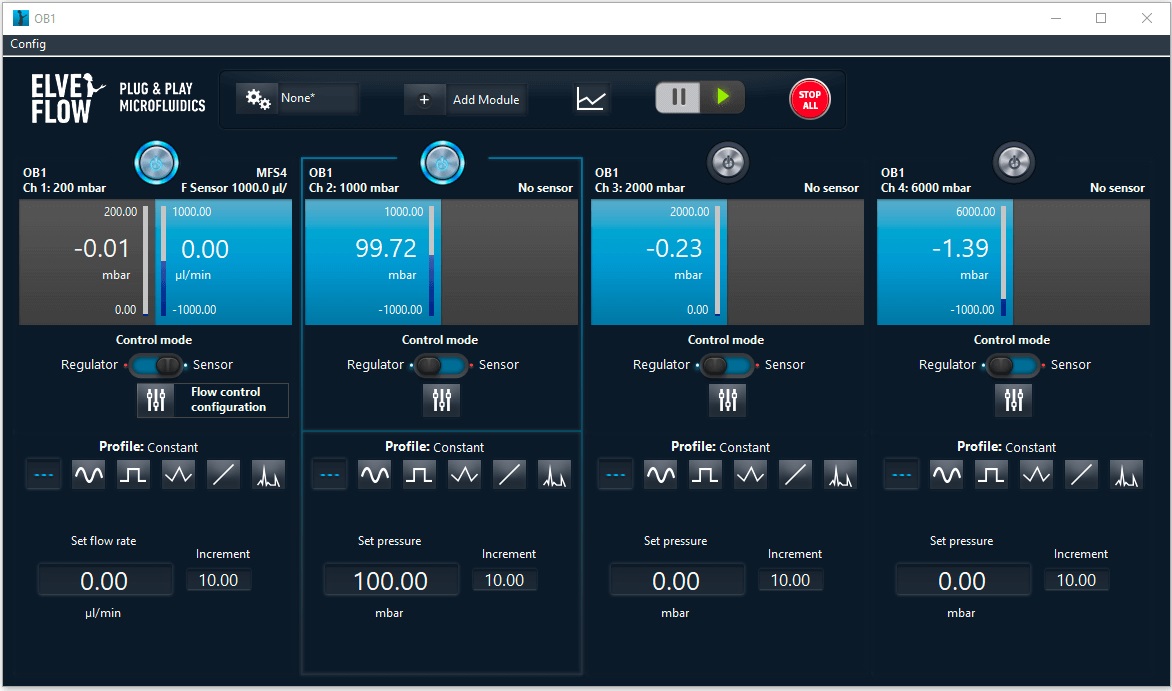

(同一个压力控制器OB1 MK3+上同时集成4个不同量程范围的压力通道:通道Ch1是0到200mbar,通道Ch2是-900到1000mbar,通道Ch3是0到2000mbar,通道Ch4是-900到6000mbar。通道Ch1耦合流量传感器MFS4(0±1mL/min),实现管路中的液体流量控制。


特点与优势
●    较短的建立时间
      压电技术允许在微型设备中发生超快的流动变化

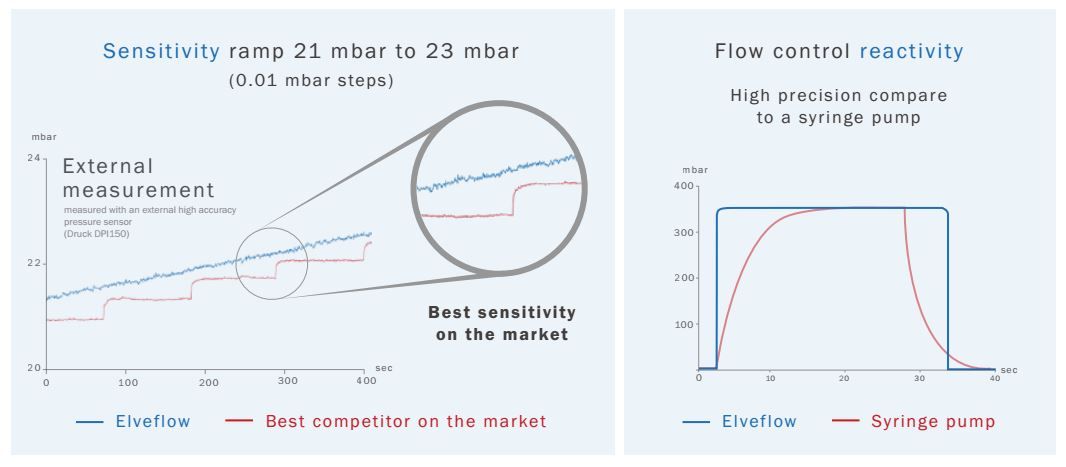

●    较高的流量稳定性
      压力稳定性低至10 μbar,确保在大流量范围内具有出色的流量性能。

●    准确的流量控制
      输入一个流量值到软件中,流量调节可降至7.5 mL/min。


●    软件自动化
      通过一个操作界面控制所有的仪器,使用完整的脚本模块可以在几天内进行实验的自动控制和样品的注入。

●    创建您自己的程序
      使用现有的软件开发套件(C++、Python、MATLAB、LabVIEW库)可以依据具体的实验来创建您自己的控制程序。

●    增强的数据保存
      高达10 ms的采样率可以得到良好的实验结果


●    易于安装和使用
      从简单的几个盒子开始安装而且可以在几分钟内完成所有的设置

●    具有可定制性
      在5种可选择的压力范围内,OB1控制器的输出通道可以在1到4个通道内进行任意选择。

●    后续可升级
      今天可以先获取一个通道使用,如果后续实验中用到更多通道,OB1可以在稍后添加更多的通道。




技术规格


下表总结了Elveflow®OB1 MK4压力控制器的主要规格参数。为了确保质量和性能,我们所有的仪器在组装后都进行了独立的测试和校准(响应时间,稳定性,重复性…),所有的测试结果都被保存下来。


压力通道量程范围

0200 mbar

(02.9 psi)*

02000 mbar

(029 psi)*

08000 mbar

(0116 psi)*

-9001000 mbar*

(-1314.5 psi)

-9006000 mbar*

(-1387 psi)

气动部分

压力稳定性(1)

0.015%FS

30 μbar

(0.0004 psi)







0.005%FS

100 μbar

(0.0014 psi)







0.006%FS

500 μbar

(0.007 psi)

-900500 mbar

-9002000mbar

0.005%FS

100 μbar

(0.0014 psi)

0.005%FS

350 μbar

(0.05 psi)

5001000 mbar

20006000mbar

0.007%FS

150 μbar

(0.0021 psi)

0.007%FS

525 μbar

(0.076 psi)

响应时间(2)

10 ms

稳定时间(3)

低至50 ms

压力步长低至

0.006%FS

12 μbar

(0.00017 psi)

0.006%FS

120 μbar

(0.0017 psi)

0.006%FS

480 μbar

(0.007 psi)

0.0064%FS

120 μbar

(0.0017 psi)

0.0061%FS

420 μbar

(0.006 psi)

独立压力通道出口数量

14个压力通道

支持任意压力通道量程范围的混合集成

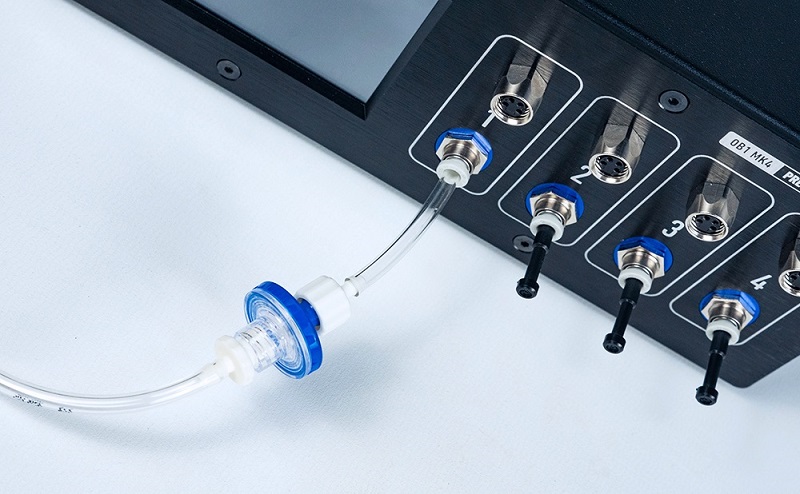

气动输出连接器

4 mm插入式(push-in

外部气源供气

1.5 bar (或满量程压力+0.5 bar) 10 bar

无腐蚀、无爆炸、干燥、无油的气体,例如空气、氩气、氮气、二氧化碳等。

可与气体管路、空气压缩机或气罐/气瓶等配合使用

输入连接器:6 mm插入式

输入真空(4)

/

-0.7-1 bar的任意值。

兼容真空泵或真空管线/真空管路。

流量控制

流量传感器的兼容性

兼容全部的MFSBFS传感器的量程范围

监测流量和可用的闭环回路的流量控制

流量

0.1 μL/min500 mL/min

(仅用于示例用,详细具体的流量范围,请查看MFSBFS的规格参数)

液体兼容性

非接触泵

任何液体、油或生物样品溶液。

控制&监视

软件控制

Elveflow ESI智能界面软件

支持Windows 7, 81032位和64位系统

软件开发套装

可用库文件:MATLABPythonLabVIEWC++

支持Windows 7, 81032位和64位系统

串口/UHART通讯协议的要求

数据管理

记录和提取数据(.csv)的可能性:使用ESI的通道和传感器的详细信息

输入波形轮廓图

加载轮廓波形图的可能性:斜坡、正弦、三角形、方波或自定义波形

自动化

使用ESI内置的调度程序产生按需求的逐步序列

加载并保存自定义配置(.csv

屏幕显示

LCD屏幕显示通道的压力和传感器信息

电气连接

USB连接

USB B

传感器连接

每个压力通道对应有一个M8-4引脚连接器

兼容Elveflow传感器:MFSMPSMFPMBD

定制模拟传感器的电源供应:5-24 V定制模拟传感器读数:0-10 V

TTL触发

输出和输入,05 V

其他

功耗

12 W100 V240 V – 50 Hz60 Hz

外形尺寸

(长度×宽度×高度):240 × 223 × 80 mm

重量

1.4 kg2.9 kg

*满量程压力值可能变化±2.5%满量程

1)使用外部高精度压力传感器(Druck DPI 150)在整个压力范围内测量压力稳定性(标准偏差)

2)达到设定值5%所需的时间

3)达到设定值95%所需的时间。取决于体积12mL储液池上进行测量。

4)在校准和使用正负压通道时,必须连接真空源,即使仅使用通道输出正压力。

5)(长度×宽度×高度)



产品与服务

软件特色

●    压力和流量的可视化与记录
●    复杂实验步骤的编程和自动化
●    通过提供C++、Python、MATLAB和LabVIEW库,轻松实现替代仪器的控制。




这些富有盛名的公司相信我们并不是一个简单的巧合



OB1压力泵操作软件ESI - Elveflow Smart Interface

——适用于所有仪器的独特软件

√ 直接输入流量    √ 自定义流量配置文件


对微流体流量的精确控制



复杂流体流量的自动化控制


OB1 pressure controller and MFS1000.jpg

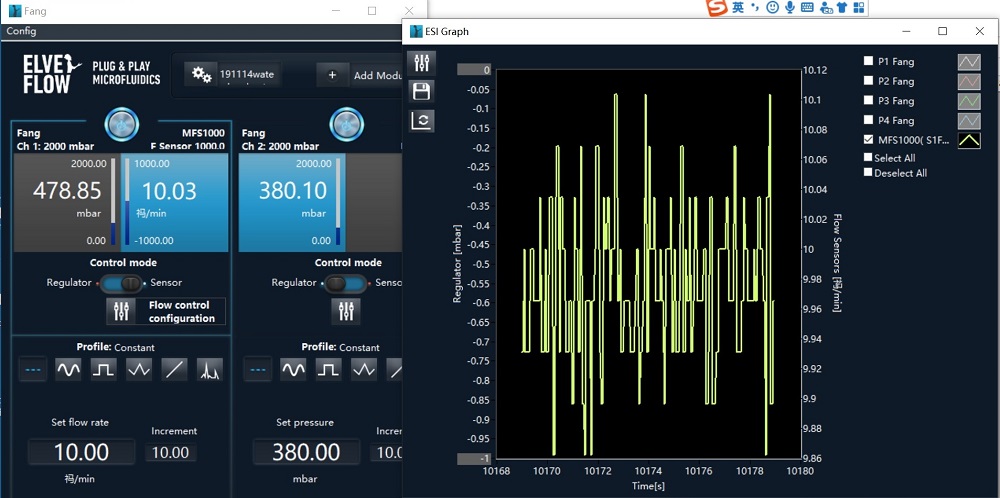

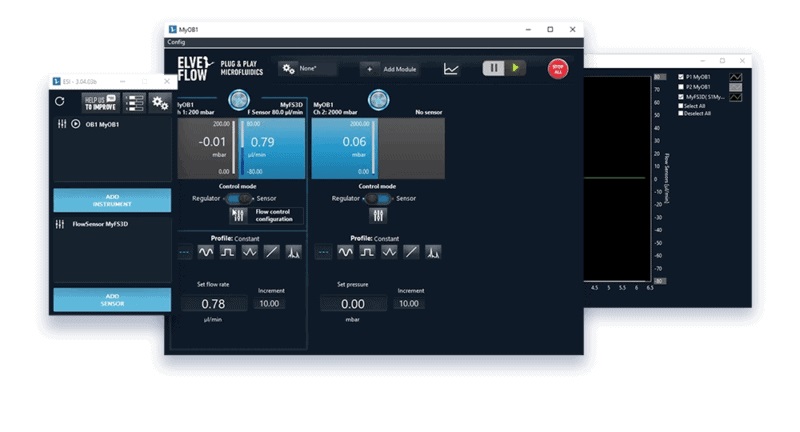

模块化ESI软件的图形操作界面 - 同一个界面上显示压力和液体流量

(2000mbar量程的四通道压力控制器OB1 Mk3+和1mL量程的热式流量传感器MFS4)


ESI允许只需要点击几下即可直观控制我们的微流控仪器。由于使用了调度程序,ESI既可以适用于基本控制也可以适用于复杂任务的控制。

ESI微流体软件使得许多应用变得简单:连续流体流的产生、液体体积计量配置、动态流量分布的产生、光流控等等。




软件特色
●    压力和流量的可视化与记录
●    复杂实验步骤的编程和自动化
●    通过提供的C++、Python、MATLAB和LabVIEW库,轻松实现替代仪器的控制。


多通道微流体压力&流量控制器OB1 MK3+在轻度和更高压力下循环压缩SKOV-3癌细胞单层




多通道OB1 MK3+压力控制器用于动态细胞压缩中压力控制的时间演变过程




三通道微流体压力&流量控制器OB1 Mk3+控制微流体芯片通道内水流动流动聚焦或层流控制




微流控芯片通道内细胞接种控制




微流控微液滴产生与静止状态的控制以及微液滴尺寸和产生频率的驱动控制的演示视频介绍






长时间的稳定、均匀的水滴(油包水液滴小球)产生,多通道压力真空控制器OB1 MK3+在恒定压力模式下驱动两相液体流动,油相为Emulseo FluoSurf 表面活性剂。


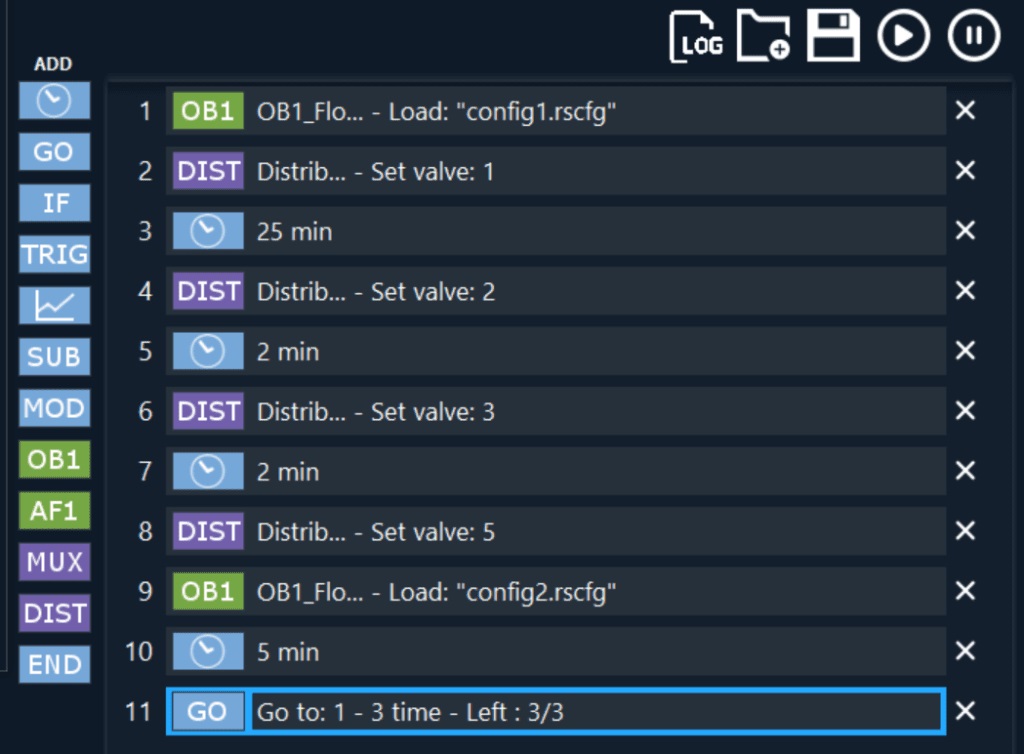

模块化智能微流体操作软件ESI Sequence实现实验自动化运行的操作说明和MUX Distributor10液体分配阀使用操作的演示示例视频介绍




模块化智能微流体操作软件ESI中实验系统流阻诊断功能模块的视频介绍(可诊断出实验系统的流阻优良并给出流阻改善的建议)



多通道微流体压力&真空控制器OB1 Mk3+与使用光镊的新型微装配制造技术相结合,实现了微尺度的多组件微组装(实现~60 nm的位置精度)





使用光镊进行大规模微组装的实验结果,感谢作者提供数据。
