微流控液体流量和压力传感器

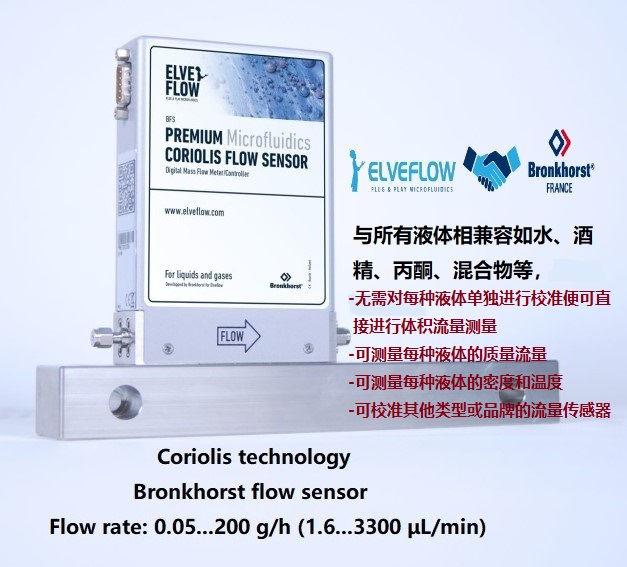

高精密流体科式流量计BFS(直接测量,无需校准)

---宽流量范围内也具有流量测量的较大准确度。直接兼容所有液体如水、油、酒精、混合物等,不需要校准。---

                                       --- 1个BFS流量传感器满足微流体测量的所有流量范围 ---

                                       --- 1个BFS流量传感器替代3个MFS流量传感器(节省预算) ---

                                       --- 直接测量液体或气体的体积流量和质量流量以及密度 ---

                                       --- 无需对每种液体单独进行校准,尤其适用于多种不同液体和混合液体的测量 ---


出色的性能
精确、稳定、响应时间、可重复性、可靠性……

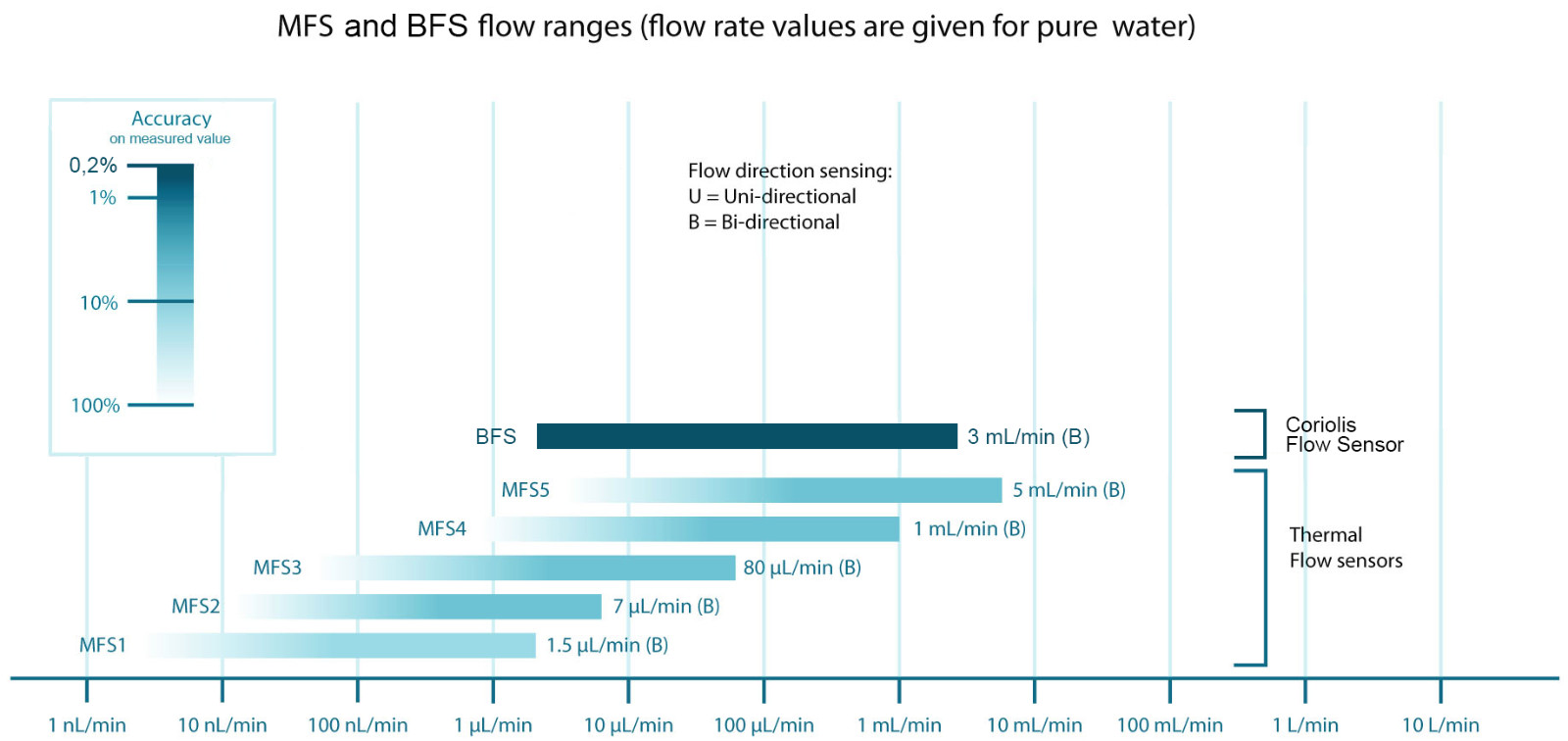

一个传感器可适应大范围的液体流量范围
适应液体流量范围从1.6 μL/min到3.3 mL/min(水溶液)

广泛的液体兼容性
水、油、酒精、混合物……,与多种液体配合使用,无需校准。


独特科里奥利力流量传感器(科式流量传感器BFS)提供了各种益处:精度高,范围广泛,与所有液体直接兼容(无需针对每种液体做校准,可直接测量)。此外,

√    兼容所有液体&气体

√    宽流量范围:1.6 μL/min到3.3 mL/min(水溶液)
√    不需要任何校准,直接测量

√    直接的质量流量测量,与流体性质无关

√    额外的密度和温度测量输出

√    双向测量

√    反应快(响应时间35 ms)

√    无需定期重新校准

√    换液后无需重新校准

√    卓越的流量测量的重复性&长期稳定性

√    易于安装(气泡夹杂物风险低)

√    1个BFS传感器替代3个MFS传感器,省钱且比MFS有更高的测量准确度和可重复性

√    可独立使用:通过USB线直接连接计算机,在ESI软件上直接监控液体流量

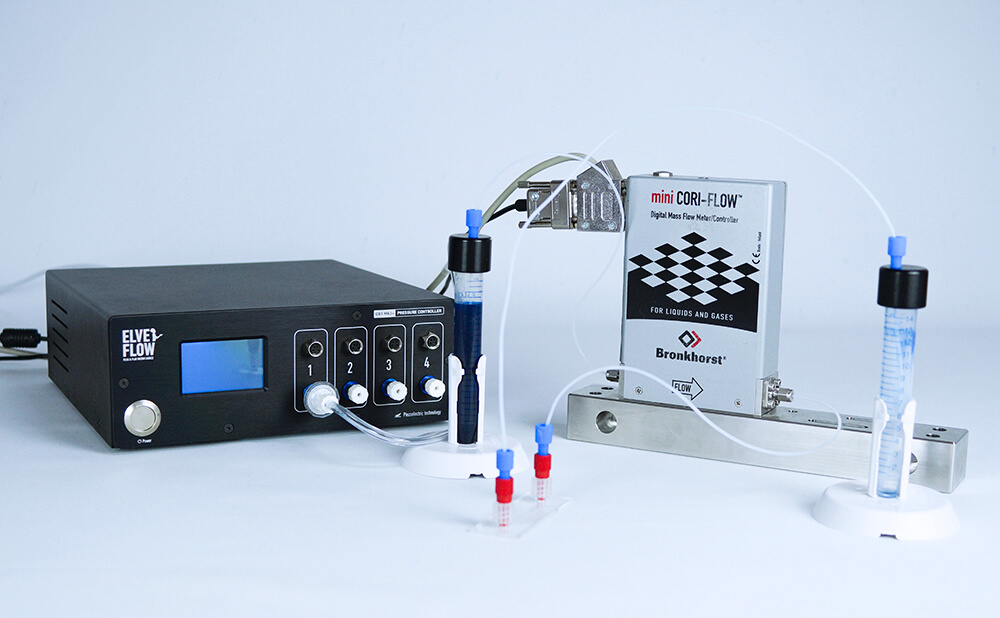

微流体OB1压力&真空控制器 + BFS流量传感器:专用于微流体的良好流量控制和测量

多通道压力&真空控制器OB1可以与BFS流量传感器配合使用。使用针对微流体实验设计的反馈回路PID,您可以监控和控制微流体实验装置中的液体流量,同时保持压力驱动流的稳定性和响应性。




BFS流量传感器专为满足微流体要求而设计,基于科里奥利测量原理。在1.6 μL/min到3.3 mL/min(水溶液)的宽流量范围内的性能允许您只需要使用单个传感器便可实现。它是使用其他几种传感器的智能且经济的替代方案。

我们所有的压力控制器系统(OB1、AF1)都可以与BFS流量传感器配合使用。使用我们的反馈回路PID,您可以监控和控制微流体实验装置中的液体流速,同时保持压力驱动流的稳定性和响应性。




优异的性能
●    宽流量范围------1.6 μL/min到500 mL/min(水溶液)
●    较大流量--------500 mL/min(水溶液)
●    传感器响应时间--35 ms
●    准确度----------测量值的2%(常规版本)或者测量值的0.2%(高级版本)

主要应用领域
●    过程工业:(石油)化工、玻璃生产、催化作用过程、化合物半导体处理
●    能源:燃料电池、太阳能电池、核能、天然气和FDP技术
●    生命科学:生物技术、医疗、食品和制药行业

●    分析测试:气体和液体的色谱、质谱、污染测试

●    冶金:钢铁、铝

●    半导体产业:化学气象沉积、蚀刻、清洗(超临界CO2)

●    食品、饮料和医药:酿酒、乳品、包装

●    医用微量化学或分析装置
●    校准实验室

●    微流控实验室

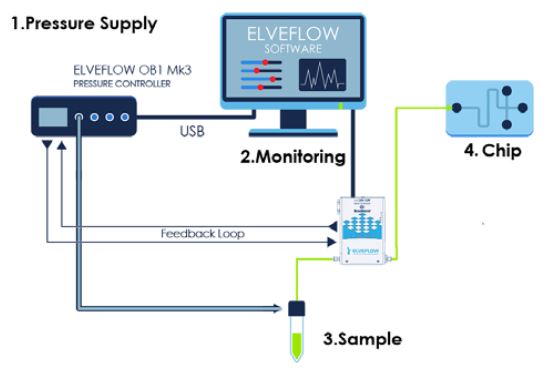

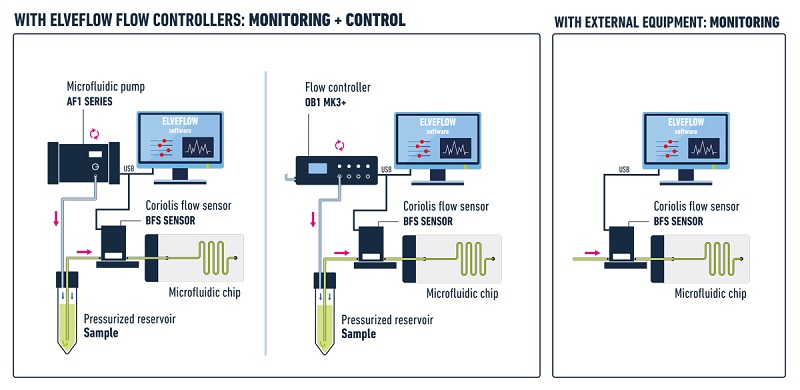

工作原理

享受平滑且无脉冲的液体流动
科里奥利流量传感器BFS与Elveflow仪器的结合,确保在使用时增强流量控制。您可以将液体流量传感器插入微流体装置中的任何位置,记录计算机上的流速并使用我们的压力控制器调整流量。





1、压力&真空控制器
     把压力和真空源连接到您的OB1压力&真空控制器上
2、监视

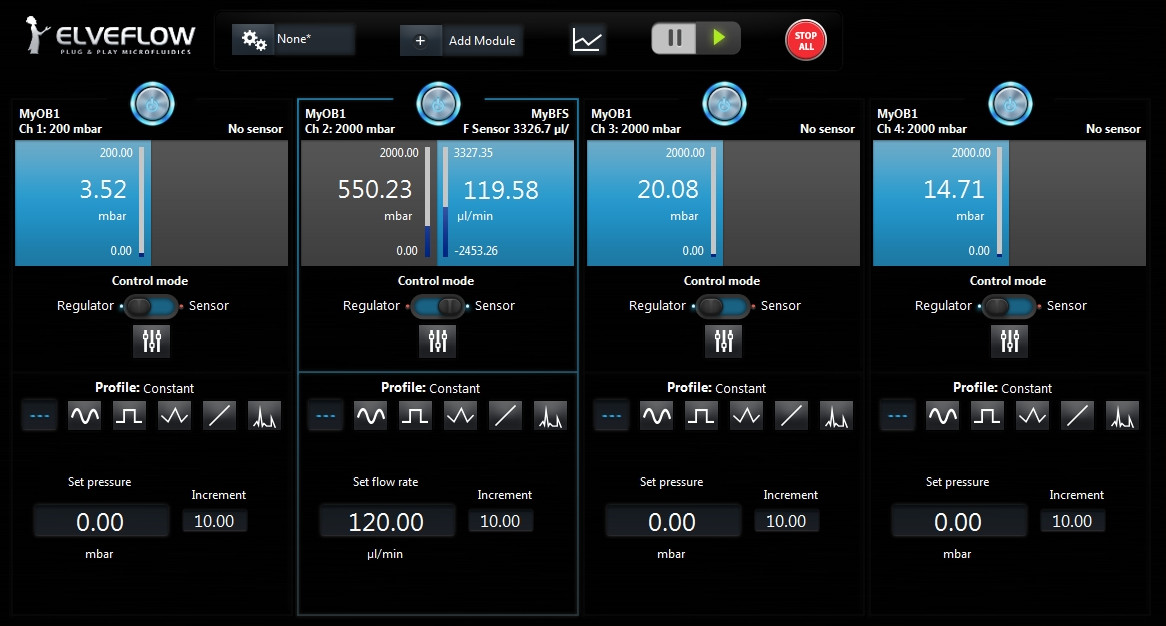

     在您的电脑上使用Elveflow Smart Interface(ESI)软件来控制压力和流量。ESI软件允许您创建并自动执行与具体压力或者流量有关的已设置步骤或者序列。
3、样品
     根据您的实验选择,由于OB1可以在相同的流体通道内使用压力或者真空,因此,样品可以被吸入储液池或者从储液池内排出。
4、微流控芯片
     OB1压力与真空功能提供了精确的样品处理以及对样品注入的全面控制

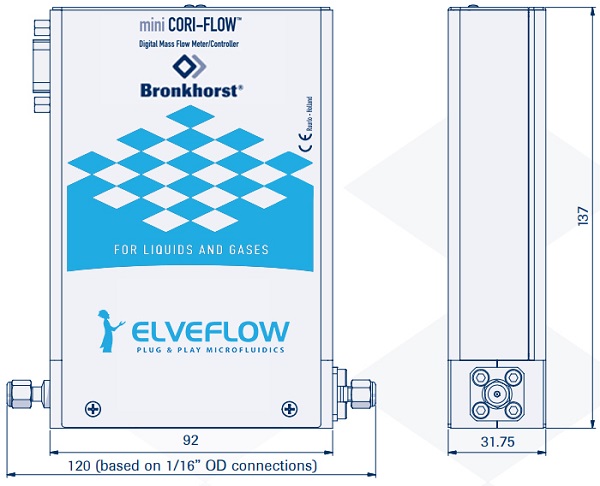

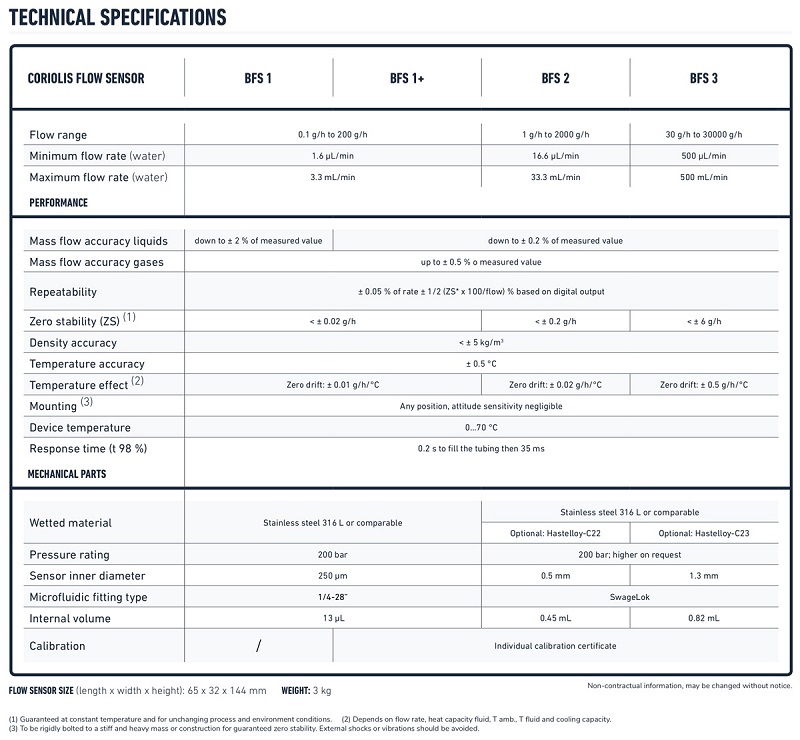

技术规格

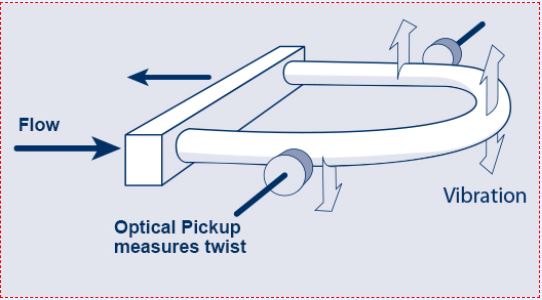

科里奥利力工作原理
Mini Cori-Flow是根据科里奥利力原理工作的。Mini Cori-Flow仪器可用于同时测量质量流量、温度和密度。当流体流过振动管时,产生科里奥利力,使管弯曲或扭曲。通过定位的传感器检测管位移并进行电学估算。由于传感器信号的测量相移与质量流量成正比,因此,Mini Cori-Flow可以直接测量质量流量。测量原理与密度、温度、粘度、压力、热容量或电导率无关。管子始终在其固有频率处振动,这不仅仅是管子几何形状和管子材料特性的函数,而且也是振动管子中流体质量的函数。




对流经振动管的流体使用科里奥利力效应,可以得出通过振动管的质量流量以及二级输出处的流体密度。科里奥利力效应描述了当从旋转框架观察时移动物体如何从直线路径的偏转。

这种直接测量非常准确,因为其无需根据温度、压力和密度进行校正,也不需要像热式质量流量计那样依赖流体比热。此外,科里奥利力流量计可与气体和液体一起使用,并通过其在大范围内的高精度和快速响应时间来区分。

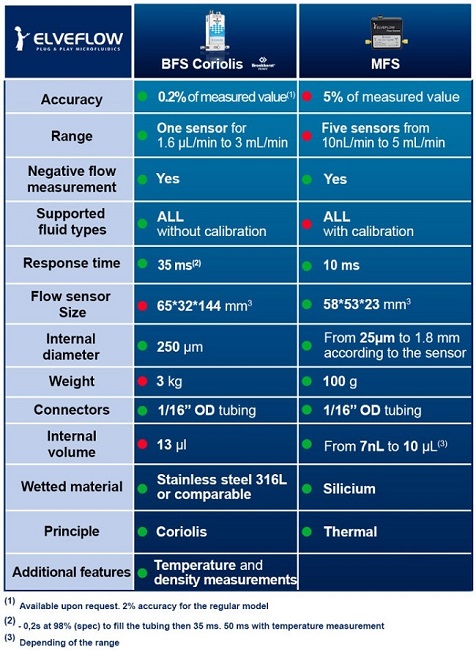

科里奥利力流量传感器BFS和热式流量传感器MFS的规格比较






高精密微流体科式流量传感器BFS的安装视频介绍

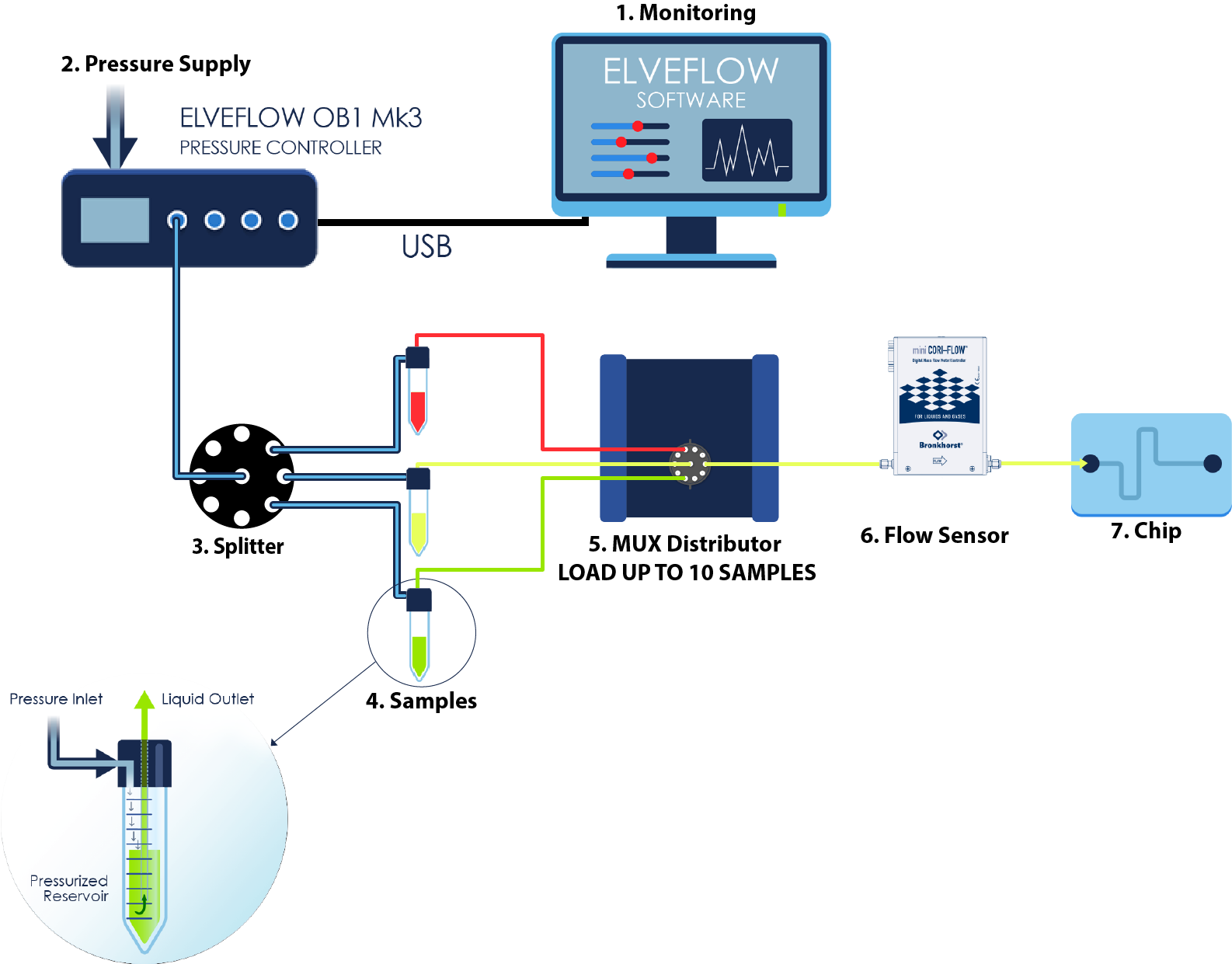

微流体科式流量传感器BFS用于多种不同液体分配实验的应用示例

(压力驱动控制和液体流量控制;液体流量直接测量,无需针对每种液体做重复校准;实验自动化运行)




                 应用示例可实现的功能:

                 1、高达10或12种不同液体注入到微流控芯片通道内

                 2、流量传感器MFS或BFS实时监测管路中的液体流量

                 3、针对每一种液体进行准确的定量液体体积注入

                 4、对高达10或12个分支管路施加不同的驱动压力

                 5、对高达10或12个分支管路实现恒定的液体流量控制

                 6、科式流量传感器BFS直接测量每一种液体,不需要针对每一种液体进行校准。

                 7、既可以正压驱动液体,也可以负压抽取液体。

                 8、图形化操作软件ESI

                9、自动化运行实验

               10、提供SDK开发包,方便二次开发或者系统集成

               11、国际通用标准接头连接,您可随时获得连接接头。
