微流控液体流量和压力传感器

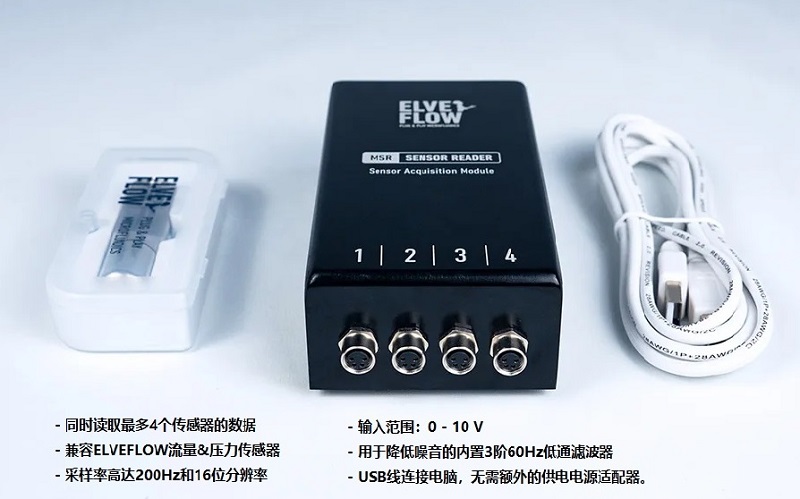

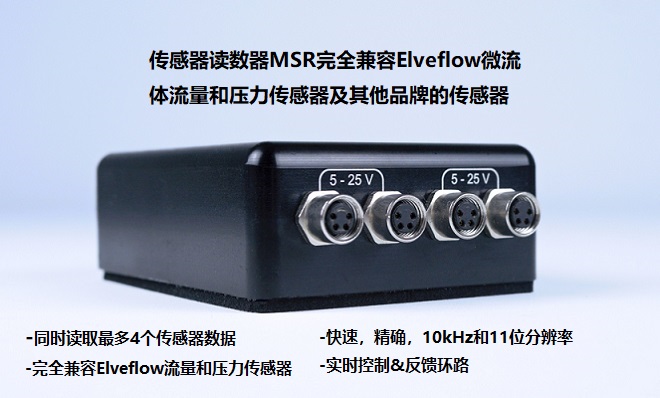

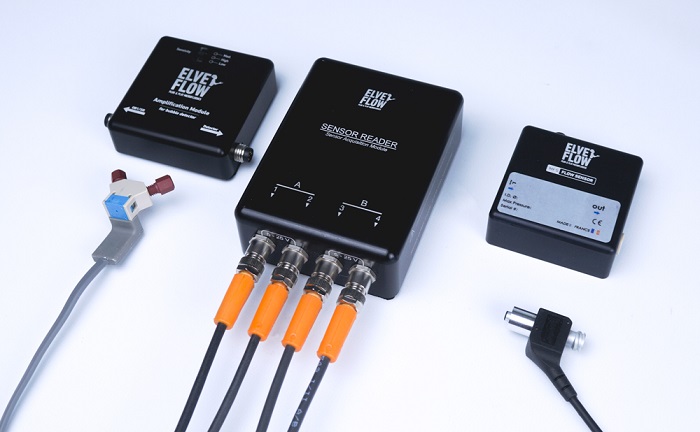

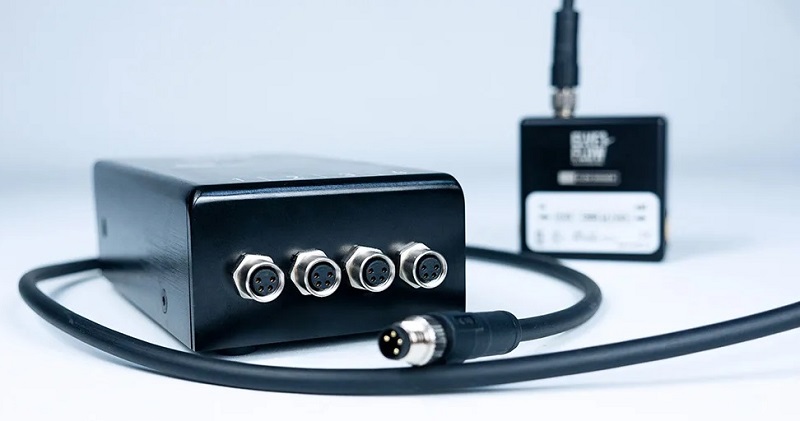

四通道传感器读数器MSR

---用于所有传感器的一个采集接口---




一个采集接口适用于您实验装置中的所有传感器
传感器读取器是一个传感器接口,可以采集多种模拟和数字传感器,包括Elveflow压力传感器和流量传感器。传感器读数器可用于监测任何类型的流量控制仪器(注射泵、蠕动泵、灌注、压力控制器等)上的流速,压力或其他物理参数。

监控和反馈控制
通过USB将传感器读取器连接到计算机,并使用Elveflow智能接口ESI软件监控传感器的测量值。除了监视外,图形界面ESI软件还提供控制OB1压力控制器的功能,以响应传感器上的测量值(使用反馈回路)。这样可以在微流体装置的任何位置实时控制压力或流速。

传感器的兼容性
传感器读取器嵌入了两个独立的电源,允许同时使用各种传感器,具有不同的电压供电。

传感器读取器与Elveflow压力和流量传感器完全兼容
(1)同时读取最多4个传感器
(2)与Elveflow压力和流量传感器兼容
(3)快速精确,10kHz和11位分辨率
(4)实时控制和反馈循环

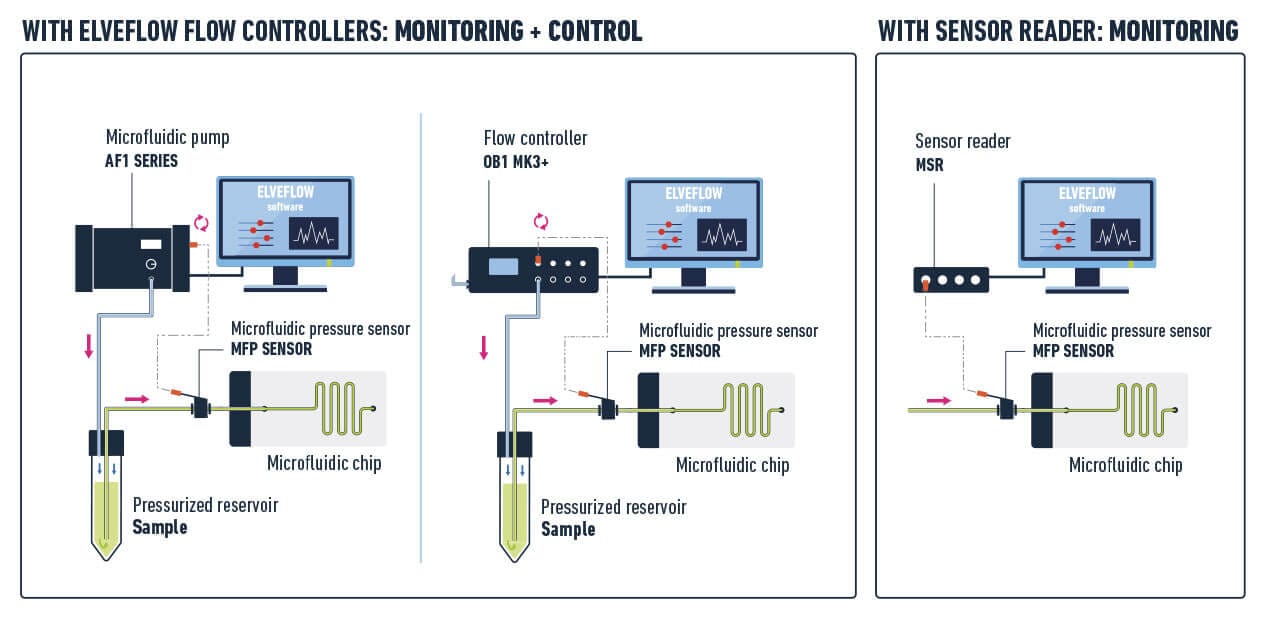

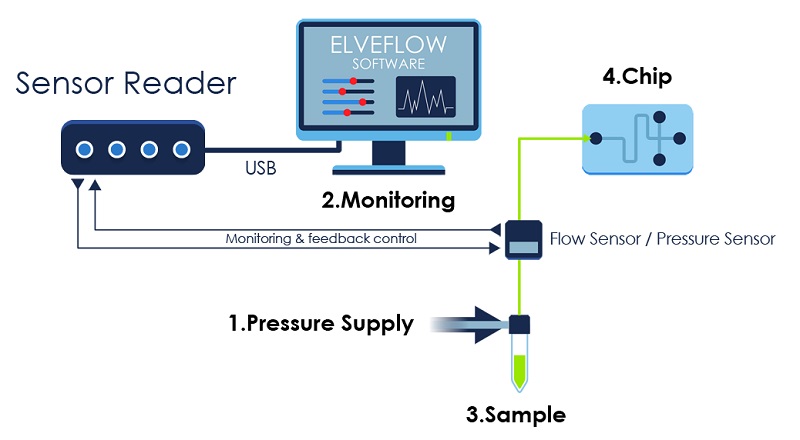

传感器读取器连接示意图
您可以在实验装置中的任何位置放置传感器(压力、流速等),以监控您的微流体实验。传感器读取器模块允许您通过我们的软件同时控制4个传感器,如果需要,您可以使用多个传感器读取器。如果您需要控制所有实验参数,它是OB1压力和流量控制器的理想补充。




传感器读取器的功能和优点
传感器读数器用于监控或控制您传感器的测量

您可以从Elveflow传感器及传感器读数器采集接口以最佳方式获益。开放式接口传感器读取器还允许您使用第三方传感器。




快速而准确
凭借高达100 Hz的采集采样率和11位分辨率,传感器读取器使您能够轻松地进行实验,包括使用模拟模拟传感器实时监控或控制物理参数。

兼容性广
传感器读取器嵌入2个独立的电源,范围从5 V到25 V(一个用于通道1-2,另一个用于通道3-4)。这允许为各种具有不同电压的传感器提供电源。因此,可以同时监控多达4个传感器,其中有2个传感器使用两种不同的电压供电。

降噪
可以在每个通道上独立激活嵌入式模拟60 Hz低通滤波器功能,以降低传感器噪声。

软件
实时监控和反馈环路

我们的智能界面软件ESI使您可以在几分钟的培训后控制您的实验装置。可以与其他Elveflow设备的测量同时实时监测传感器测量。可以记录数据并且可以将测量结果用于与其他装置的交互以进行反馈循环。




《Plug & Play Microfluidics》不仅仅是我们的座右铭。用户将受益于控制算法,该算法可确保极其敏感和响应的流量调节,同时操作非常简单。

性能
适合微流体

我们的传感器读取器在高达100 kHz的采样率和亚分辨率噪声下实现了11位分辨率,传感器测量的精度水平低至满量程的0.05%,响应时间低至0.1 ms。

(1)采样率高达10 kHz
(2)分辨率:11位(2048 cts)
(3)3个范围:0-1 V,0-5 V,0-10 V
(4)与其他Elveflow仪器完全兼容
(5)测量噪声低于分辨率
(6)具有3阶60 Hz低通滤波器的降噪功能

Elveflow压力和流量传感器 – 完全兼容
我们已经选择了适合微流体的各种传感器,并且完美集成。

流量传感器
(1)分辨率为1.5 pL/s
(2)范围从0.07到5000 μL/min

压力传感器
(1)精度低至0.2%满量程
(2)4个范围从5 psi(340 mbar)到100 psi(7 bar)

我们所有的液体传感器都配有M8电气连接,可与传感器读取器配合使用。我们还提供瞬间启动实验所需的所有微流体连接器套件。

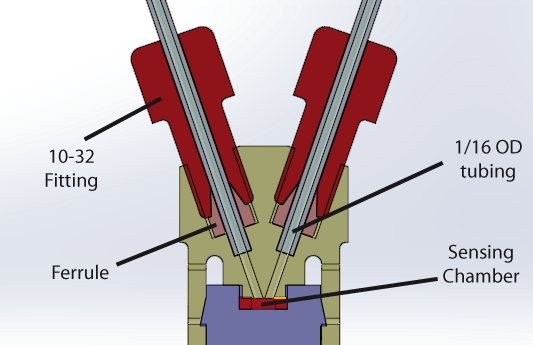

专为微流体设计的传感器
小型封装版本的独特设计经过优化,可消除死体积和低内部体积,是微流体应用的理想选择。

可选择搭配件

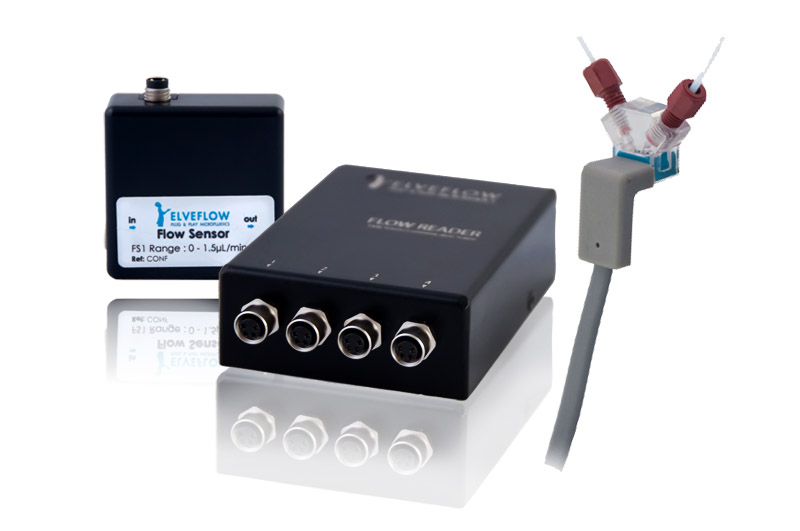

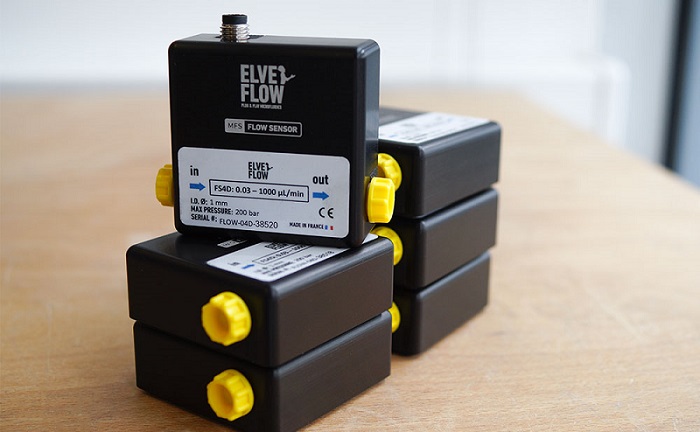

微流体流量传感器




您可以将液体流量传感器插入微流体实验装置中的任何位置,记录计算机上的流速并使用我们的压力泵调节流量。我们的流量传感器可以直接插入到独立的传感器读取器上。

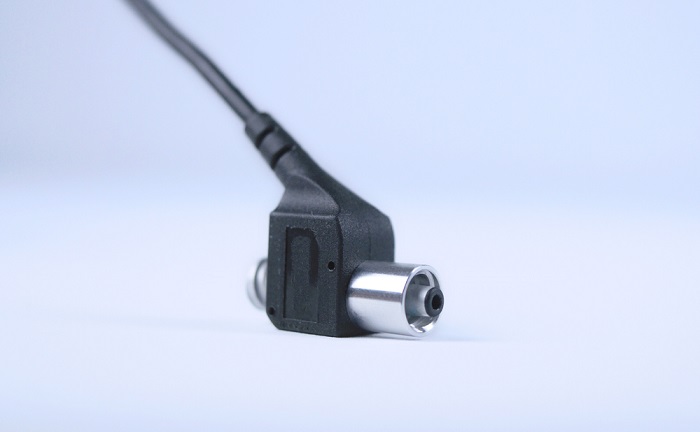

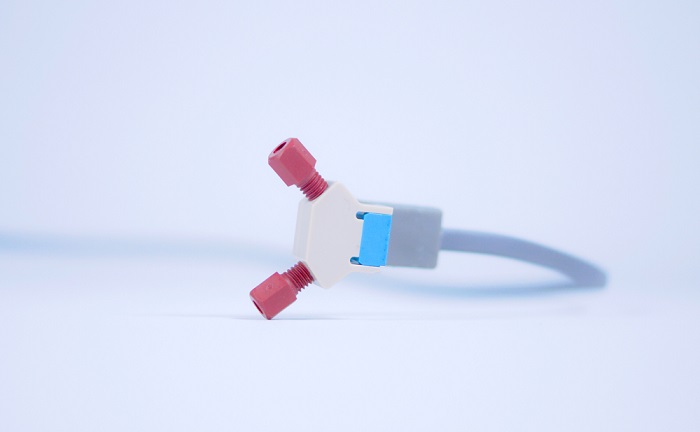

微流体压力传感器




流量精确,死体积小至7.5 μL。我们的液体压力传感器配有M8电气连接,可与传感器读取器配合使用,用于Elveflow软件中的压力监测。

微流体压力传感器16 bar




流通式压力传感器适用于气体或液体,并符合鲁尔锁定标准。获得FDA认证,因此适合食品工业使用。易于清洁,优异的耐化学性,免维护。

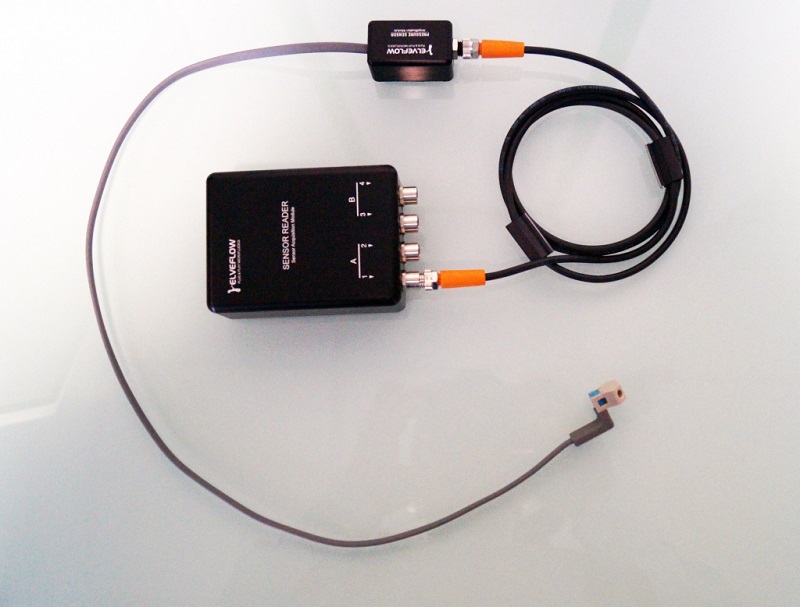

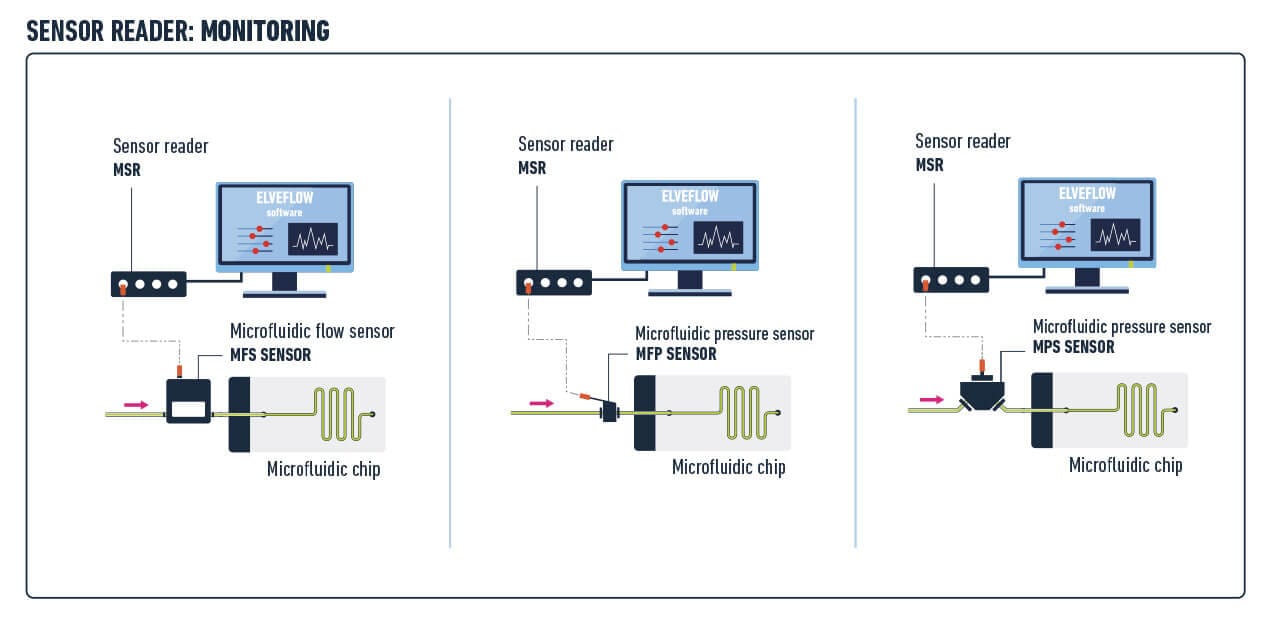

传感器读数器连接示意图

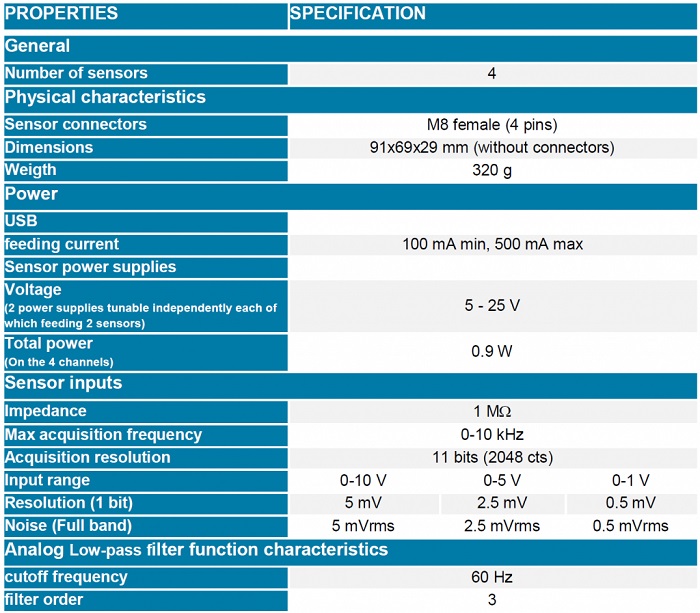

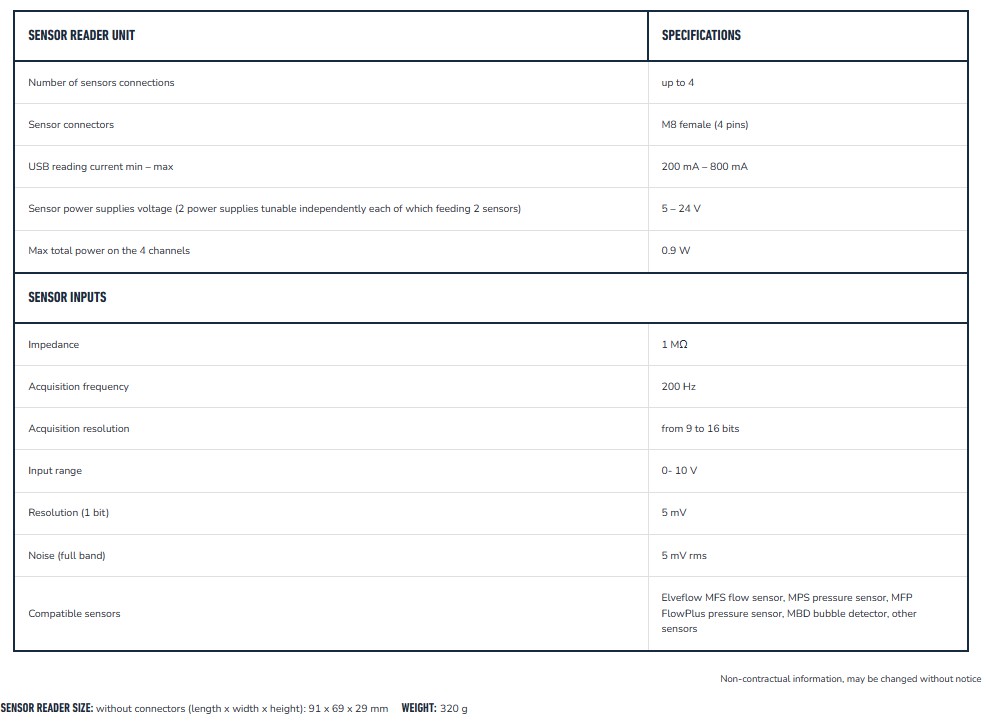

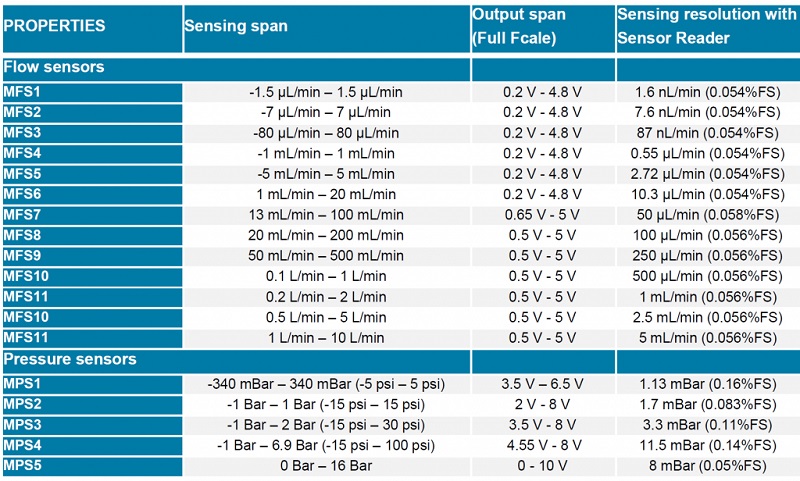

规格参数

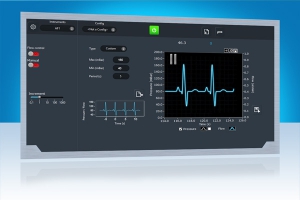

USB流量传感器软件模块(ESI图形界面控制软件)




得益于直观的图形用户界面,Elveflow智能界面ESI软件可以控制和使用Elveflow的所有仪器,从最简单的初学者命令到最复杂的专家操作。更多关于ESI软件的详细介绍,请参见 Elveflow微流控智能界面控制软件ESI介绍

通过C、Python、MATLAB、LabVIEW或Elveflow智能界面来控制您的实验。Elveflow智能界面是一个软件应用程序,提供微流体科学家所需的所有功能。


相关应用介绍


MPS-微流控模块化微型压力传感器的产品介绍,请点击 这里


MFP-微流控在线压力传感器的产品介绍,请点击 这里


BFS-微流体科里奥利流量传感器(直接测量,无需校准)的详细介绍,请点击 这里


MFS-微流体热式流量传感器的详细介绍,请点击 这里


微流体实验通路上液体流量测量用流量传感器MFS和BFS的比较介绍,请点击 这里


Elveflow微流控仪器专用的智能图形化界面操作软件ESI详细介绍,请点击 这里


OB1 Mk3+ -多通道微流体压力&真空控制器的详细介绍,请点击 这里


Elveflow微流控仪器中文版产品目录(2022)下载,请点击 这里


Elveflow微流控产品如OB1压力控制器、液体流量传感器MFS和BFS、流体切换阀等应用交流博客,请点击 这里


Elveflow微流控产品如OB1压力控制器、液体流量传感器MFS和BFS、流体切换阀等视频介绍专栏,请点击 这里


Elveflow微流控产品如OB1压力控制器、液体流量传感器MFS和BFS、流体切换阀等相关研究论文,请点击 这里
