微流控微流体切换阀

多功能微流体切换阀MUX系列

可以自动流量处理的3种独特的流量开关矩阵阀

凭借微流体多功能切换阀MUX系列,您可以执行各种实验任务例如快速进样,流体介质灌注和切换以及零流量条件下的样品分析等。


MUX CROSS CHIP
——100 ms内提供微流体装置内的液体流动


MUX Cross-Chip阀使用4×4矩阵的2通电磁阀即具有一个入口和一个出口的阀,其主要用于允许和切断液体流动。当启动时,MUX Cross-Chip阀允许流体通过,但是在默认状态下,液体流动会被中断。

MUX Flow Switch阀和MUX Cross-Chip阀的主要区别是后者具有特定的4×4矩阵型歧管,可将任意入口连接到任意出口。因此,根据智能操作软件ESI的阀设置模式,MUX Cross-Chip阀可用于将来自与四个入口中的任何一个连接加压储液池的流量引向四个出口中的任何一个。






●    Rocker peek阀
●    即插即用可编程流量停止
●    100 ms内达到平衡&停止流动
●    超低体积注入
●    内部/外部触发

应用:瞬时流动停止,小量样品注入及样品预混合

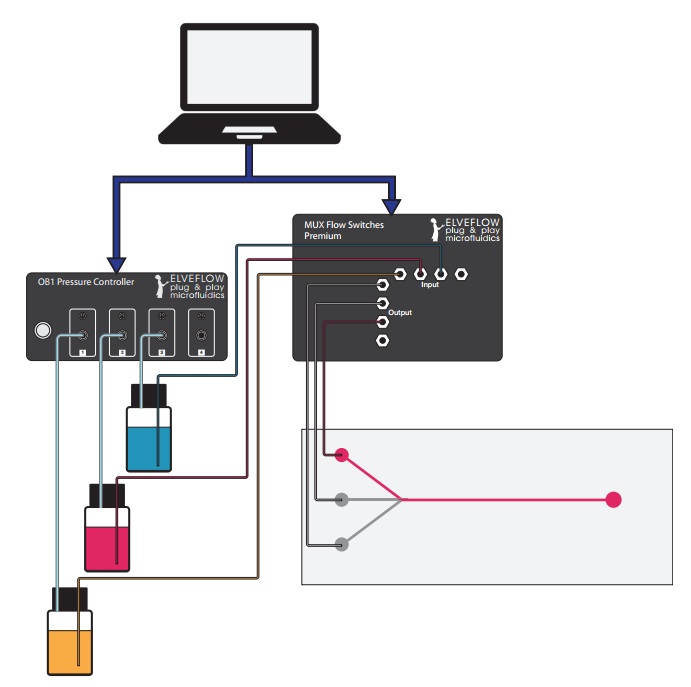

应用参考示例:MUX Cross-Chip阀与OB1压力控制器一起用作压力源(也可以使用AF1压力泵)。MUX Cross-Chip阀和OB1都通过Elveflow智能操作软件ESI与计算机通信。OB1用于向储液池中的液体施加稳定的压力,然后将其连接到MUX Cross-Chip阀的入口。

MUX Cross-Chip阀有一个内部4×4的矩阵型歧管,该歧管将任意入口连接至任意出口,因此,可用于将来自入口之一的任何流体引导至任何出口。在该示例中,使用出口#3将连接到第二个入口的红色流体注入到微流控芯片内。随后,可以使用相同的出口#3将另一种加压液体(例如蓝色或黄色)注入到相同的微通道,以便执行顺序注入实验。





MUX FLOW SWITCH
——药物在小于300 ms内切换进入到微型器件内

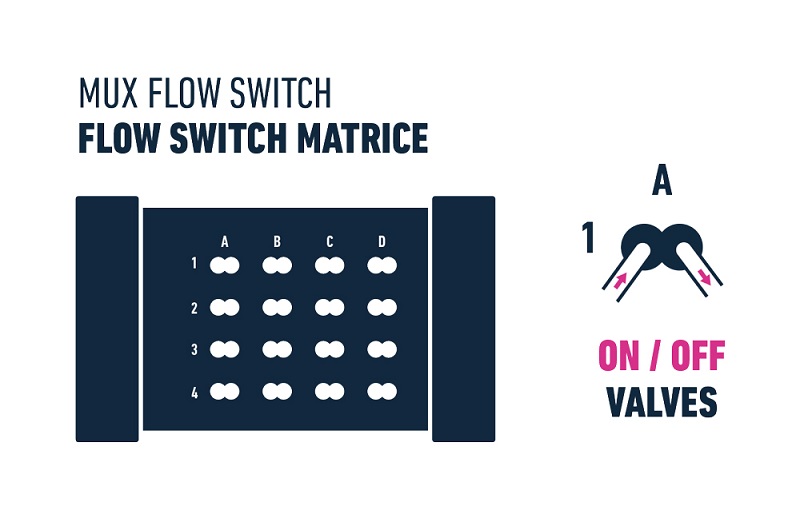

MUX Flow Switch Matrix阀由一系列电磁阀即具有一个入口和一个出口的阀组成,旨在允许和切断流体流动。启动时,该阀允许液体通过,但在静止(默认状态)下,流量被中断。

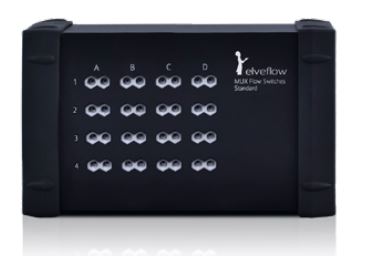

MUX FLow Switch.JPG




●    Rocker peek阀
●    即插即用的USB软件
●    无样品交叉污染&无倒流
●    扩展性:从4个阀可扩展到256个阀
●    内部/外部触发

应用:用于细胞生物学和流体化学的药物、试剂及细胞介质的切换


应用参考示例:MUX Flow Switch Matrix阀通常与压力控制器例如AF1或OB1一起使用,压力控制器可对储液池内的样品加压。被施加稳定压力的储液池连接到MUX Flow Switch Matrix阀,根据通过智能软件ESI设置的阀模式有选择性地将加压样品注入到微流控芯片通道内。

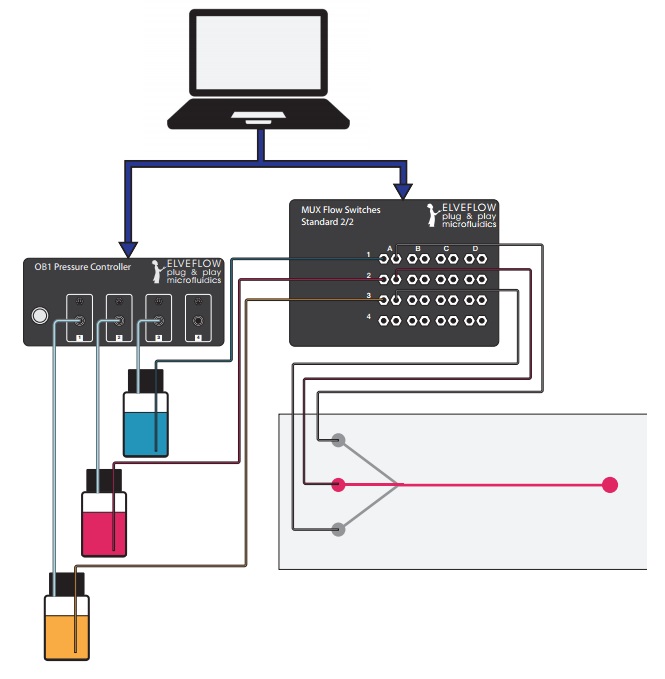

MUX流量开关矩阵阀(MUX Flow Switch)与OB1压力控制器一起用作压力源,但是我们也可以很容易地在每个储液池上连接使用AF1压力发生器。MUX Flow Switch Matrix阀和OB1都通过智能操作软件ESI与计算机通信。OB1压力控制器向储液池中的液体施加稳定的压力。储液池的每个流体出口均连接至MUX流量开关矩阵阀,然后再连接到微流体芯片。当启用ESI软件操作时,MUX流量开关矩阵阀允许流体通过(红色表示液体流入芯片),但是在其他状态(默认状态)时,流量会被中断。





MUX QUAKE VALVE
——在不到50 ms内打开和关闭双层PDMS阀门


MUX Quake阀使用三通电磁阀即具有三个端口(NC:常闭,C:通用/公共端,NO:常开)的阀,并且具有两个位置:
1. 常闭NC端口链接到公共端口C
2. 常开NO端口链接到通用端口C

当常闭NC端口打开时,常开NO端口关闭,反之亦然。
MUX Quake阀提供了16个这样的三通阀,可在仪器的前端看到其通用端口Common port以及两个额外的连接器(《Common Close》和《Common Open》)。特定的歧管将所有NC端口连接到Common Close连接器,并将所有NO端口连接到Common Open连接器。MUX Quake阀通常用于根据智能操作软件ESI控制的阀模式,将设置为Common Close和Common Open入口的压力交替施加到微流体通道。

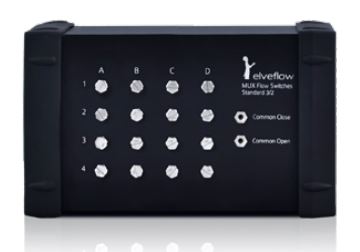

MUX QUAKE VALVE.JPG



●    即插即用的可编程阀门序列
●    快速阀门切换
●    精细阀门位置调节
●    扩展性:从16个阀可扩展到256个peek阀
●    内部/外部触发

应用:PDMS微阀&微泵和细胞限制器件控制


应用参考示例:MUX Quake Valve阀与OB1压力控制器一起用作压力源但也可以使用AF1压力泵。MUX Quake Valve阀和OB1都通过ESI操作软件与计算机通信。OB1压力控制器向储液池中的液体施加稳定的压力,然后再连接到到使用气动PDMS微型阀的多层微流控芯片上。OB1还用于向MUX Quake阀的压力入口施加特定压力。第二个MUX Quake Valve的压力入口处于环境大气压。

微流体气动微阀利用PDMS膜的偏转来中断流量,并且可以通过交替施加OB1设定压力和大气压力来启动PDMS膜的偏转。使用Elveflow智能操作软件ESI打开或关闭指定的电磁阀。MUX Quake Valve的工作原理是用于阻止(蓝色-黄色液体)或使连接至芯片的液体流动(红色)。

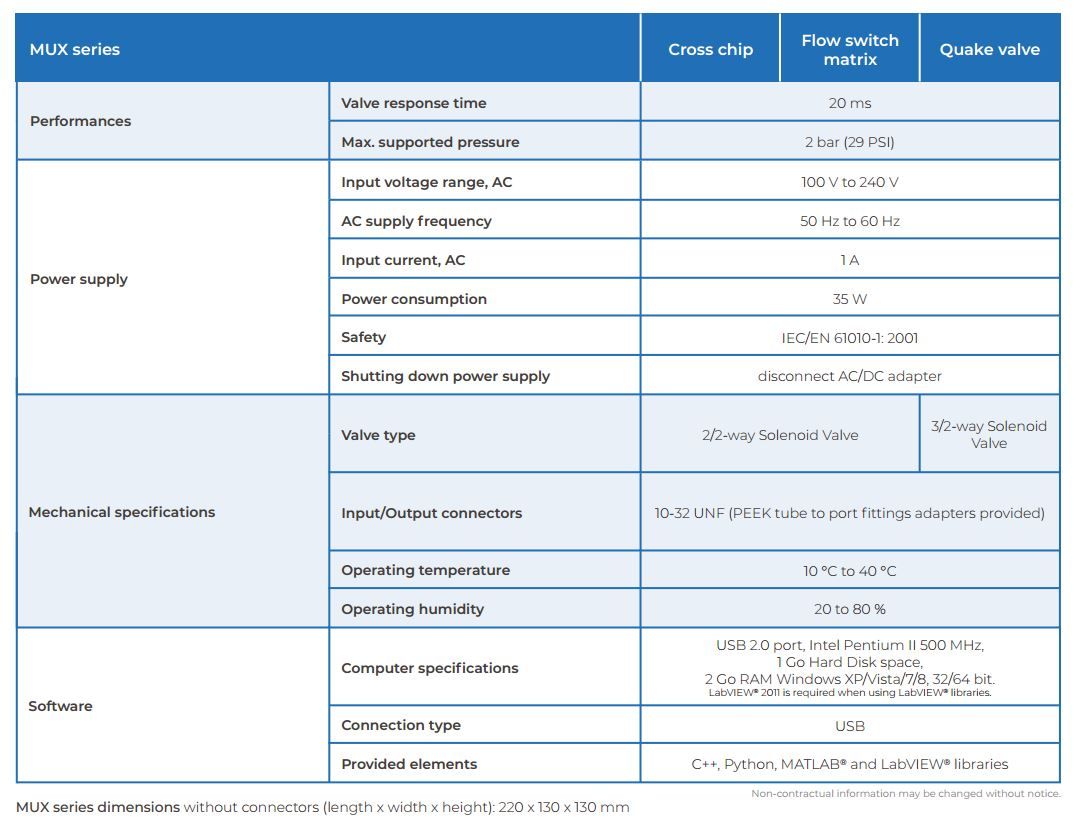

技术规格
