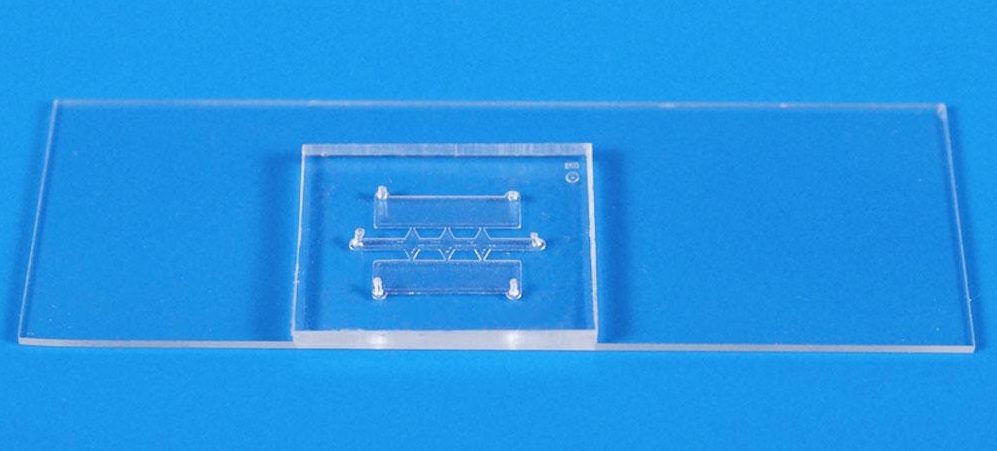

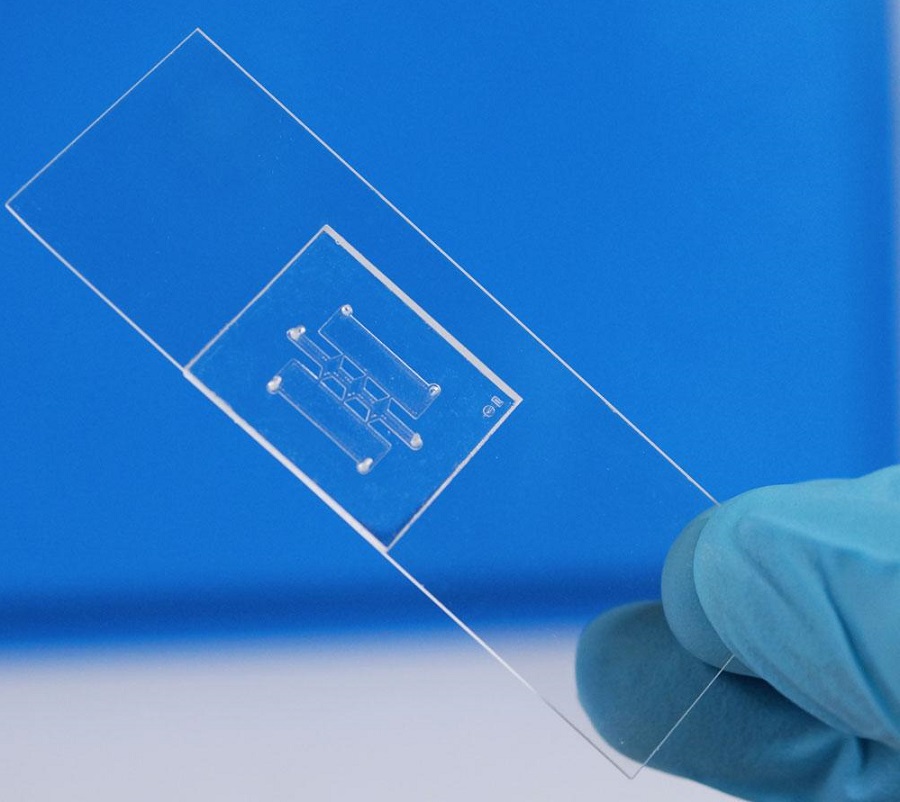

IC芯片(Invasion Chemotaxis Chip)是一种独特且易于使用的微流体芯片,具有三个相互连通的通道,能够为广泛的应用和实验重建生物微环境。
IC芯片由生物相容性的PDMS制成,并且具有透气性,可确保CO2和O2进行交换。玻璃基底是显微镜载玻片,具有出色的光学性能如高透明度和低自发荧光,所以,您可以使用光学、荧光和共聚焦显微镜以时间和空间分辨率直接观察您的生物样品。
该3D细胞培养芯片包包含3个PDMS芯片,无菌包装,并放在培养皿中。芯片必须在干燥条件下储存,不能直接暴露于日光下,并且要在室温(15-25℃)下保存。
规格参数
侧边通道 | 中间通道 | |
高度 | 150μm | 150μm |
宽度 | 3250μm | 1125μm(narrow部分) 3375μm(wide部分) |
体积(建议注射体积) | 20μm | 20μm |
入口直径 | 1000μm | 1000μm |
IC芯片没有对通道表面做涂层修饰,您可以根据您的具体应用来改善细胞粘附性,比如您可以使用聚合物和/或蛋白质的溶液覆盖在通道表面。
该微流控芯片还可与嵌入水凝胶(如胶原蛋白I,胶原蛋白IV,纤维蛋白,基质胶等)中的细胞一起使用,以重建可靠的生物微环境。
1mm的芯片入口直径允许通过普通移液枪轻松将细胞悬浮液注入到芯片通道内。每个通道/腔室的建议体积为20μL,如此便几乎没有额外的μL体积样品用于实际进样和完全填充。
此外,还可以直接使用安装在芯片入口处的外径1/16英寸导管在动态流动条件下进行研究。
通过使用IC芯片的三个可用腔室,您可以使用2种不同的配置来创建3D细胞培养物:
● 2个具有3D单培养的介质通道
● 1个具有3D共培养的介质通道,如下是共培养的例子:
▲ 癌细胞和成纤维细胞
▲ 癌细胞和内皮细胞
▲ 成纤细胞和内皮细胞
▲ 癌细胞和巨噬细胞
一个相关的案例:
可灌输的微血管网络的体外再生对药物发现和组织工程提出了挑战。IC芯片可让您通过血管生成和发芽的过程,结合成纤维细胞和内皮细胞的3D共培养物,在体外组装功能性毛细血管。
Engineering of functional, perfusable 3D microvascular networks on a chip. Lab on a Chip, 2013. 13(8): p. 1489-1500
如果您正在寻找具有更多通道/腔室的复杂模式?DDI芯片可以满足您的需求!
IC芯片是一种多功能微流控器件,具有广泛的应用,这里是经过客户测定的两种实验:
癌细胞侵袭&转移
细胞迁移和侵入到3D基质在健康和疾病状态例如胚胎发育和癌症中都很重要。IC芯片提供了易于使用且与生理相关的微环境,可以以高时空分辨率直接可视化并定量评估细胞的迁移和侵袭。
包含完整的应用笔记&实验协议的PDF文档,点击 here 下载,或者按照下面的视频进行操作。

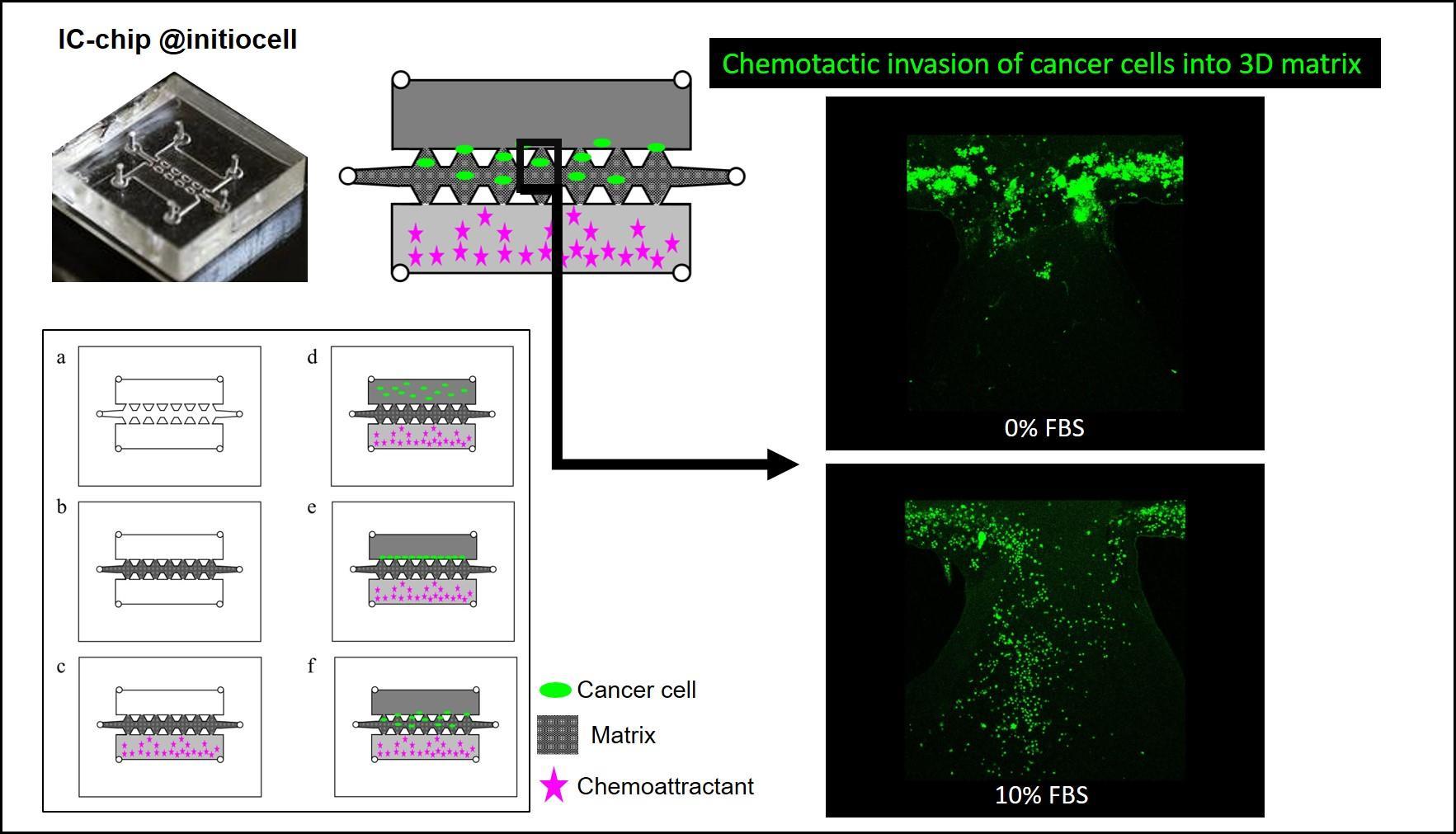

图1 荧光癌细胞按照趋化因子的梯度移动穿过细胞外基质。图片由M. Karabicici 和 Prof. Esra Erdal提供。

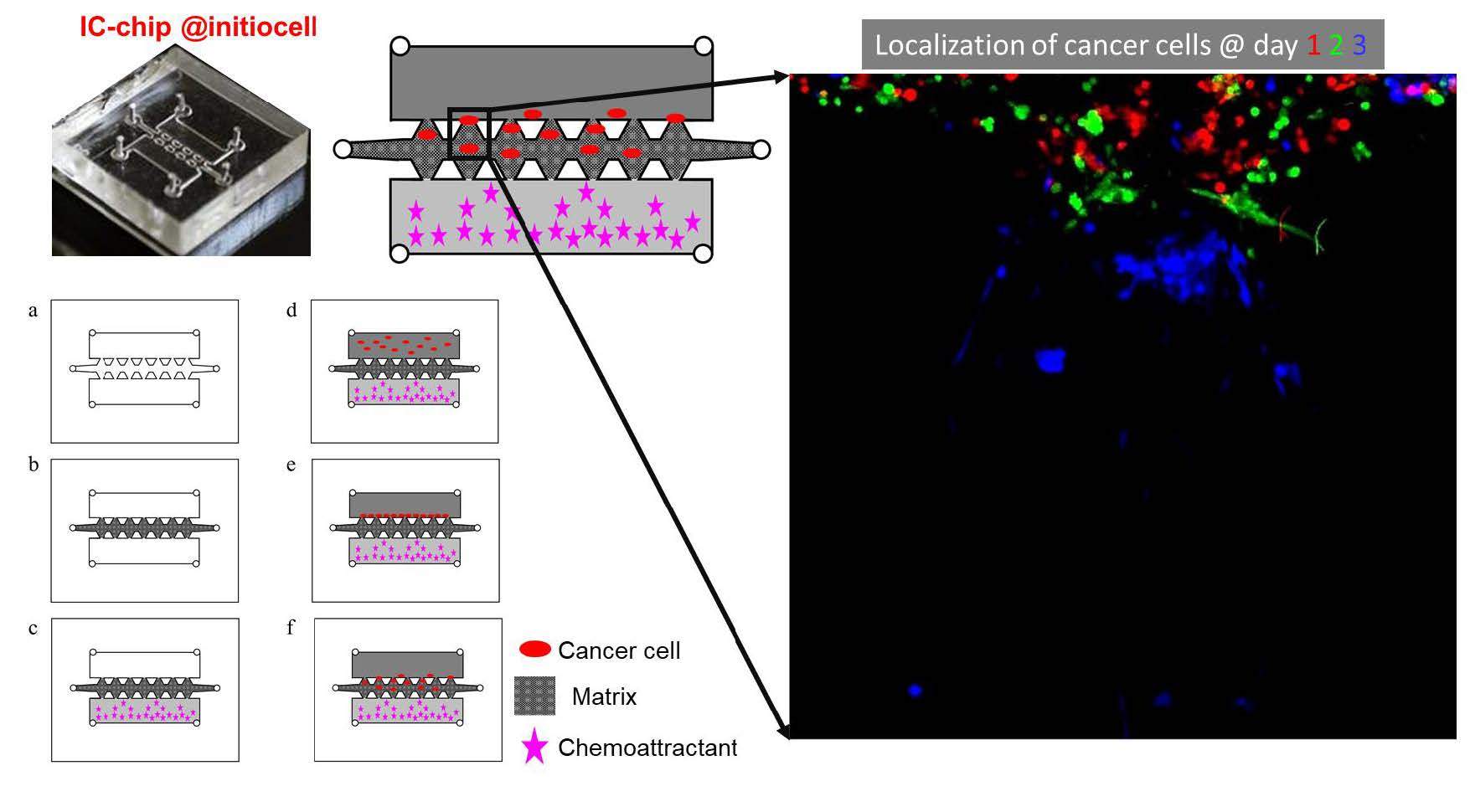

图2 荧光癌细胞通过细胞外基质迁移的时间分辨率。图片由Dr. A. Kısım 和 Prof. Ö. Yalçın Özuysal提供。
外渗
在形成内皮细胞单层之后,还可以研究癌细胞的侵袭和外渗能力。
应用海报的PDF文档,点击 here 下载

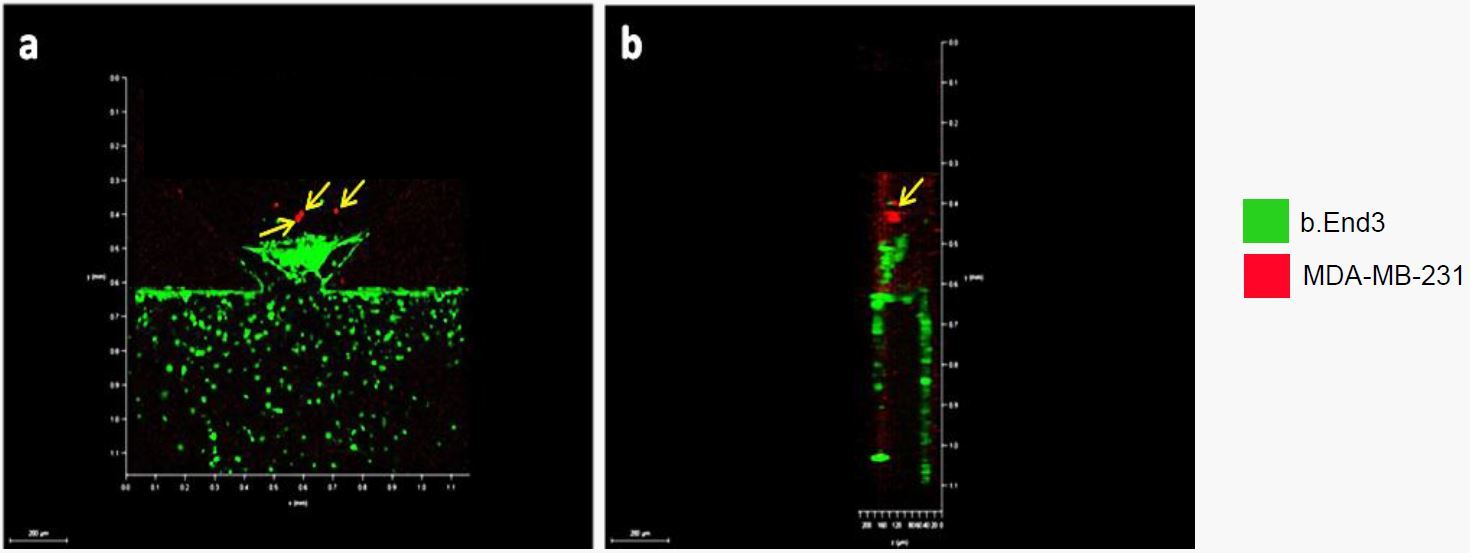

图3 荧光标记的乳腺癌细胞(MDA - MB - 231)与b.End3内皮细胞的相互作用,并通过内皮单层细胞渗入IC-Chip的基质通道。图片由Prof. Devrim Pesen Okvur提供。
