微流控液体流量和压力传感器

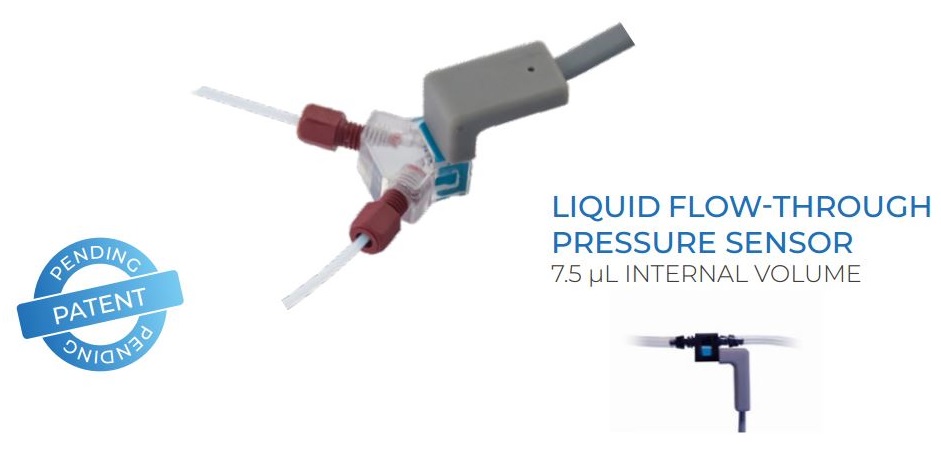

MPS微型微流体压力传感器

低体积压力传感器在您实验装置的任何地方进行测量和控制压力




高精度微流控压力传感器(Microfluidic Pressure Sensor,MPS)适用于液体,兼容3/32” ID的导管或者用于1/16” 外径导管的10-32适配件。监测您微流体装置中的低液体流量。

√    压力反馈选项
√    低内部体积

优异的性能
●    准确度--------低至满量程的0.2%
●    5种量程范围---70 mbar到7000 mbar
●    内部体积-------7.5 μL
●    建立/稳定时间-------20 ms

●    没有死体积

●    兼容气体和液体

●    与Elveflow其他仪器具有交互性


主要的功能
◆    您可以把我们的液体压力传感器植入到您的微流体装置的任何位置,在您计算机上记录压力,并使用我们的压力泵来调节相应的流量。压力传感器适用于Elveflow压力泵。

◆    我们的压力传感器可用作仪表压力传感器,测量相对于大气压力的正压和负压。


如果没有压力传感器,很难知道在您的微流体装置中给定点的压力是多少。这是由于微流体系统(连接器、导管、微流体电阻器、芯片等等)内部出现压降,因此,了解压力或能够精确控制实验装置中给定点施加的压力是非常重要的。

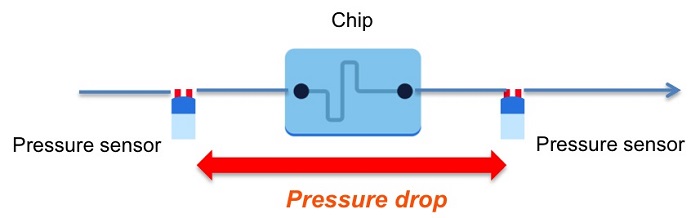

测量微流控芯片入口和出口位置的压力值,从而获得芯片通道内部的压力差变化。根据压力差的变化,可以计算流体的剪切力、杨氏模量、渗透压变化等等。



在压力传感器和压力控制器之间创建反馈回路,并在微流体装置的给定点保持压力值恒定。

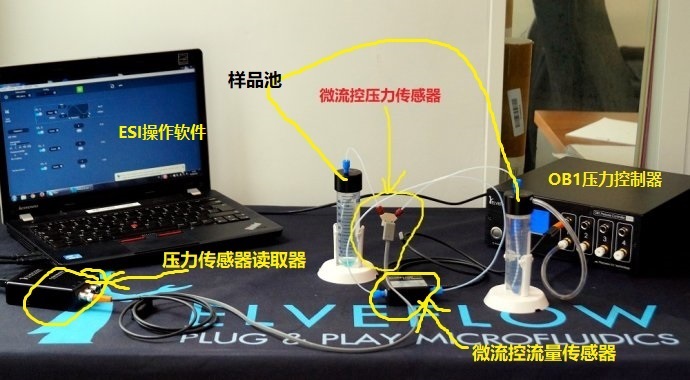

OB1压力控制器输出一定的气体压力到样品池,样品池内的液体顺着PTFE导管流出到MPS Small压力传感器,然后从MPS Small压力传感器流向MFS流量传感器,最后流入到第二个样品池。MFS流量传感器直接连接到OB1压力控制器(也可以连接到传感器读数器MSR2上)。MPS Small压力传感器连接到传感器读数器MSR2上,然后通过USB线连接到电脑上。在电脑端的ESI软件上,直观的显示从样品池流出液体的实时流量变化和管路中的液体压力变化。通过ESI软件上的闭环流量调节模块,可以实现恒定的液体流量流动或恒定的压力值下的液体流量流动。

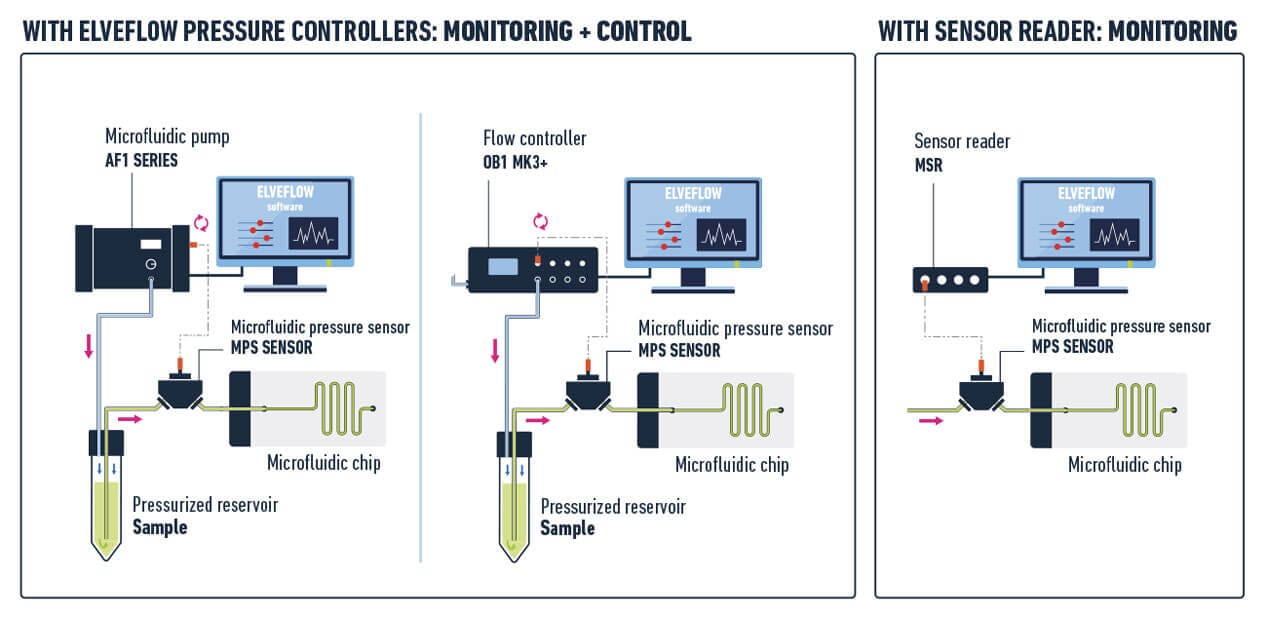

MPS压力传感器连接示意图




MPS Small压力传感器直接连接到传感器读数器MSR2,然后通过USB连接电脑。


MPS微流体压力传感器连接到传感器读数器MSR2,然后通过USB连接电脑。在电脑端的ESI软件上直观的显示测量压力数据并对数据进行保存。Elveflow提供内置供电电源和16位AD转换器的多功能传感器读数器MSR2,可以同时读取4个压力和流量传感器的测量数值。传感器读数器MSR2最快可以达到1ms的时间采样,同时也可以用于其他品牌的流量传感器或压力传感器的数据采集。Elveflow传感器读数器MSR2的实物照片如下所示。此外,Elveflow提供传感器读数器MSR2的SDK开发包如Python、LabVIEW、MATLAB和C++等,您可以在这些开发包的基础上增加直观的压力差显示功能,计算流体剪切力,计算流体的杨氏模量等众多功能。




技术规格



Elveflow微流控压力传感器MPS介绍资料下载


微流控在线压力传感器MFP的产品介绍,请点击 这里


微流控流量传感器MFS/BFS和压力传感器MPS/MFP用传感器读数单元(传感器数据采集卡/传感器数据采集单元)的介绍,请点击 这里


Elveflow微流控仪器专用的智能图形化界面操作软件ESI详细介绍,请点击 这里


多通道微流体压力&真空控制器OB1 MK3+的详细介绍,请点击 这里


Elveflow微流控仪器中文版产品目录(2022)下载,请点击 这里


Elveflow微流控产品如OB1压力控制器、液体流量传感器MFS和BFS、流体切换阀等应用交流博客,请点击 这里


Elveflow微流控产品如OB1压力控制器、液体流量传感器MFS和BFS、流体切换阀等视频介绍专栏,请点击 这里


Elveflow微流控产品如OB1压力控制器、液体流量传感器MFS和BFS、流体切换阀等相关研究论文,请点击 这里


如何使用微流体压力传感器MPS控制微流体系统内的压力?请点击 这里


Elveflow微流体压力控制器OB1、高精密流量传感器MFS和BFS及其切换阀等用操作软件ESI下载,请点击 这里


Elveflow微流控产品技术支持文档知识库,请点击 这里
