微流控液体流量和压力传感器

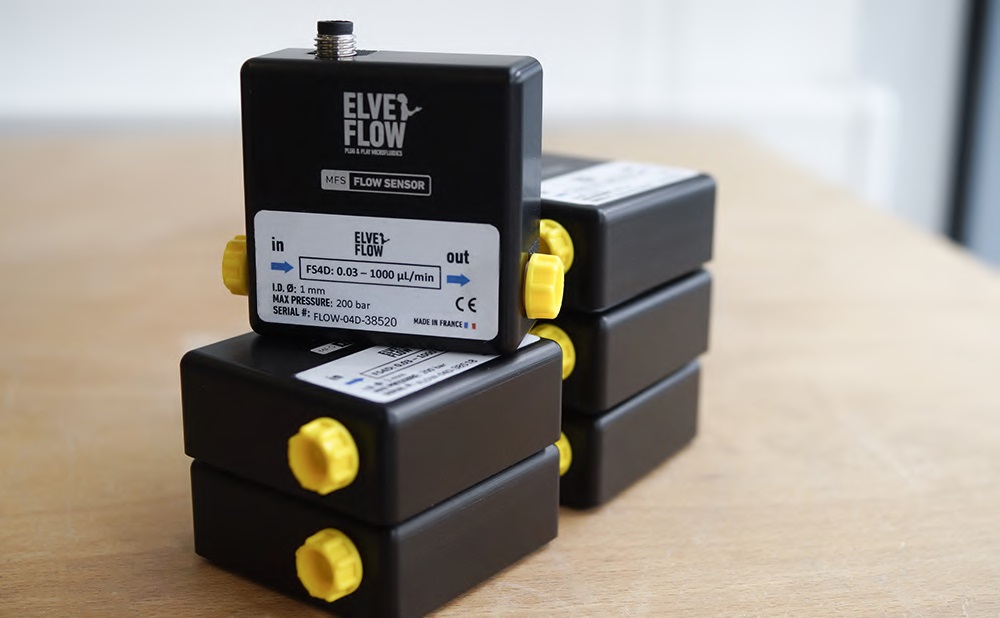

精密微流体数字流量传感器MFS

---高精度流量监测和控制---





高精度液体质量流量传感器/热式流量传感器(Microfluidic Flow Sensor,MFS)用于超低流量的监测,其配备M8电气连接后,可通过Elveflow软件直接进行控制。此外,此款流量传感器有5个不同的量程范围以及具有高度化学兼容性特点。

优异的性能
●    已校准的流量----0.07 μL/min到5000 μL/min
●    传感器响应时间--40 ms
●    分辨率----------低至1.5 pL/s

主要的功能
●    当和OB1配对时,可直接输入流量。
●    高化学和生物兼容性
●    双向流量测量(正向和反向)

热式流量传感器MFS工作原理的简要视频介绍

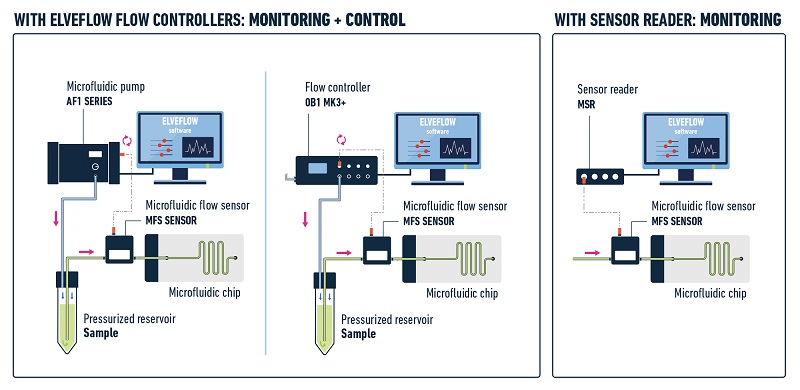

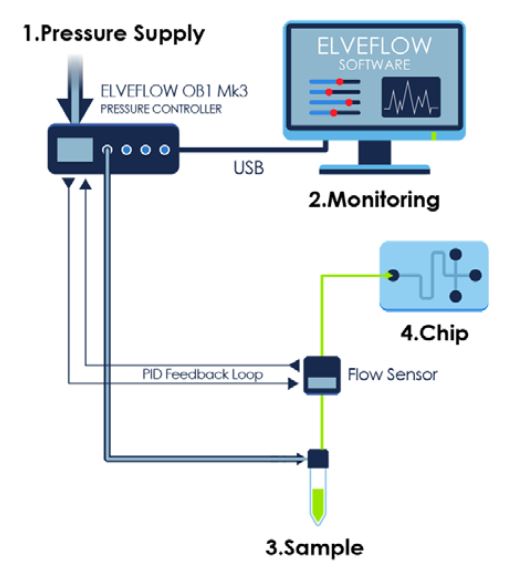

工作原理




1、压力&真空控制器
     把压力和真空源连接到您的多通道OB1压力&真空控制器上
2、监视
     在您的电脑上使用Elveflow Smart Interface(ESI)软件来控制压力和流量。ESI软件允许您创建并自动执行与具体压力或者流量有关的已设置步骤或者序列。
3、样品
     根据您的实验选择,由于OB1可以在相同的流体通道内使用压力或者真空,因此,样品可以被吸入储液池或者从储液池内排出。
4、微流控芯片
     OB1压力与真空功能提供了精确的样品处理以及对样品注入的全面控制

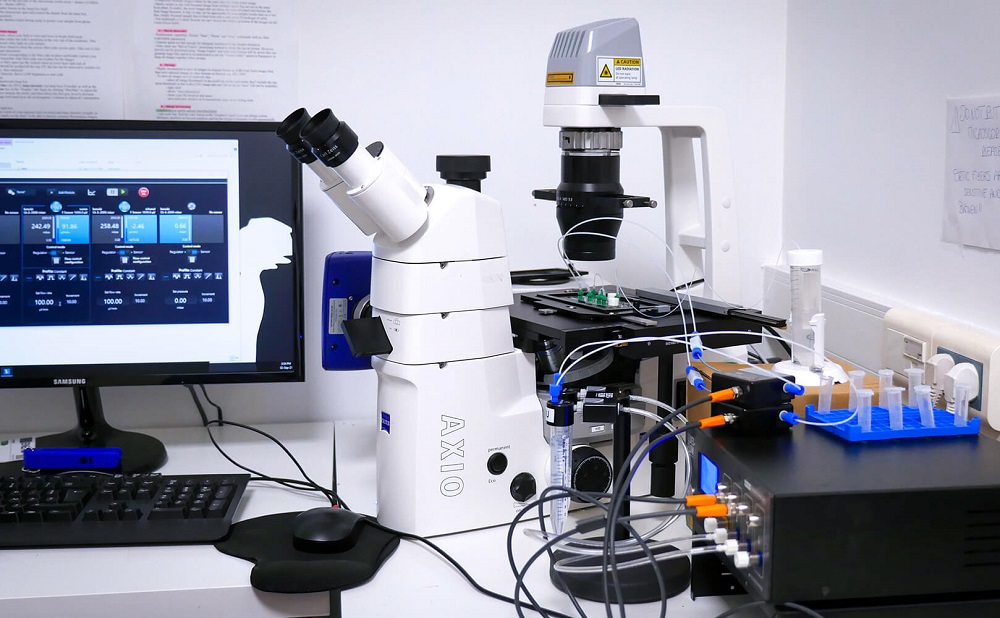

模块化ESI软件的图形操作界面 - 同一个界面上显示压力和液体流量

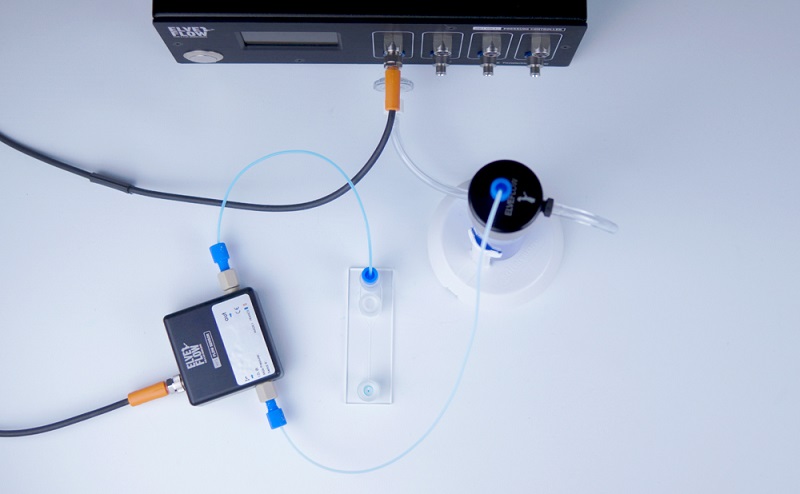

(2000mbar量程的四通道压力控制器OB1 Mk3+和1mL量程的热式流量传感器MFS4)

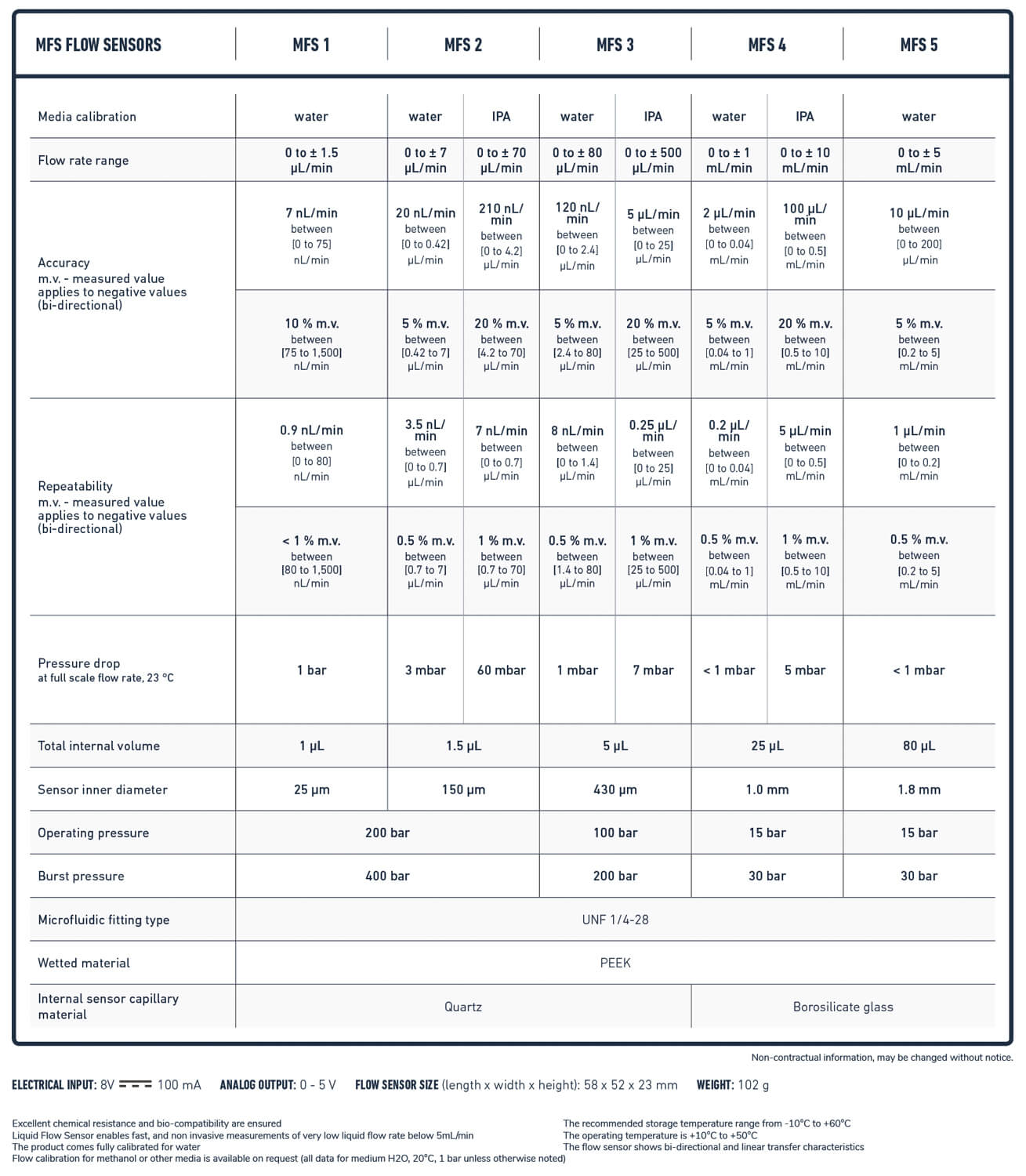

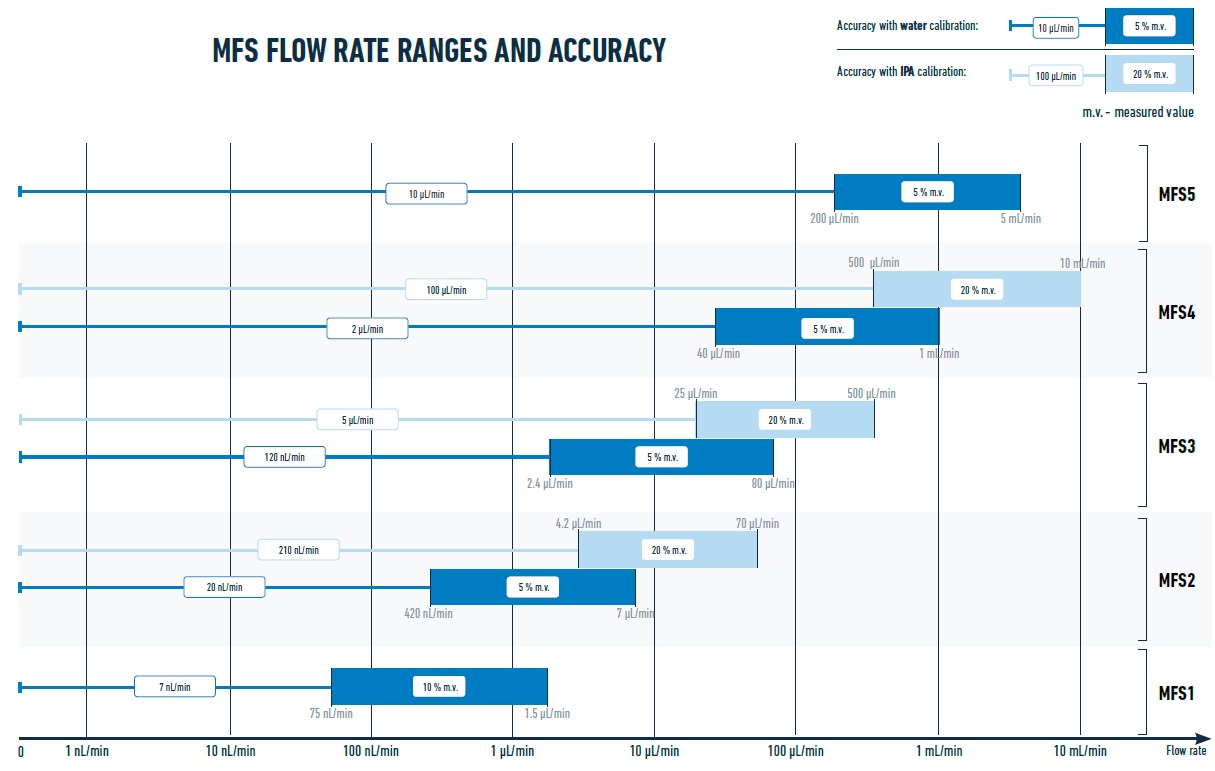

技术规格

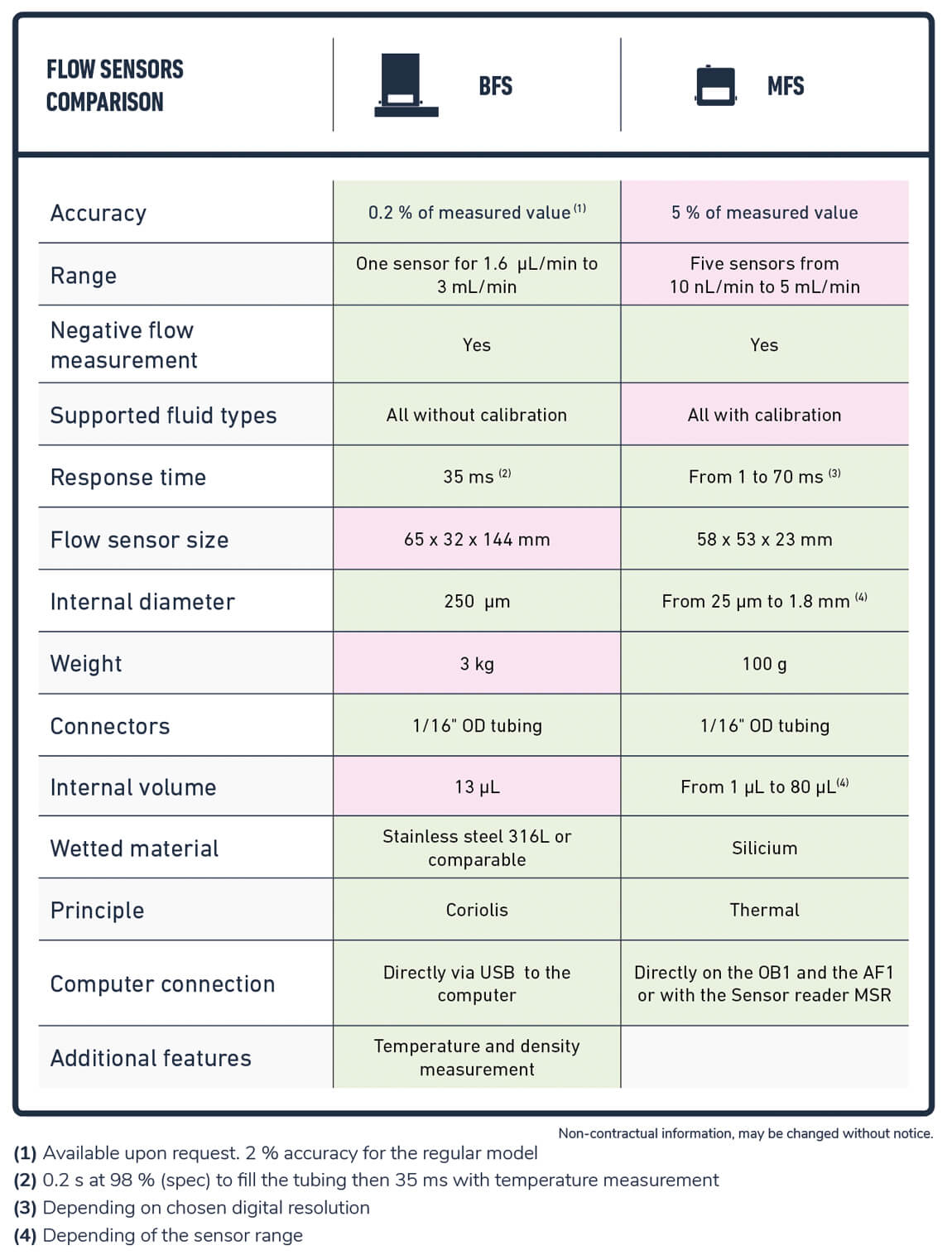

热式流量传感器MFS和科式流量传感器BFS的比较


高精密微流体热式流量传感器MFS的安装视频介绍

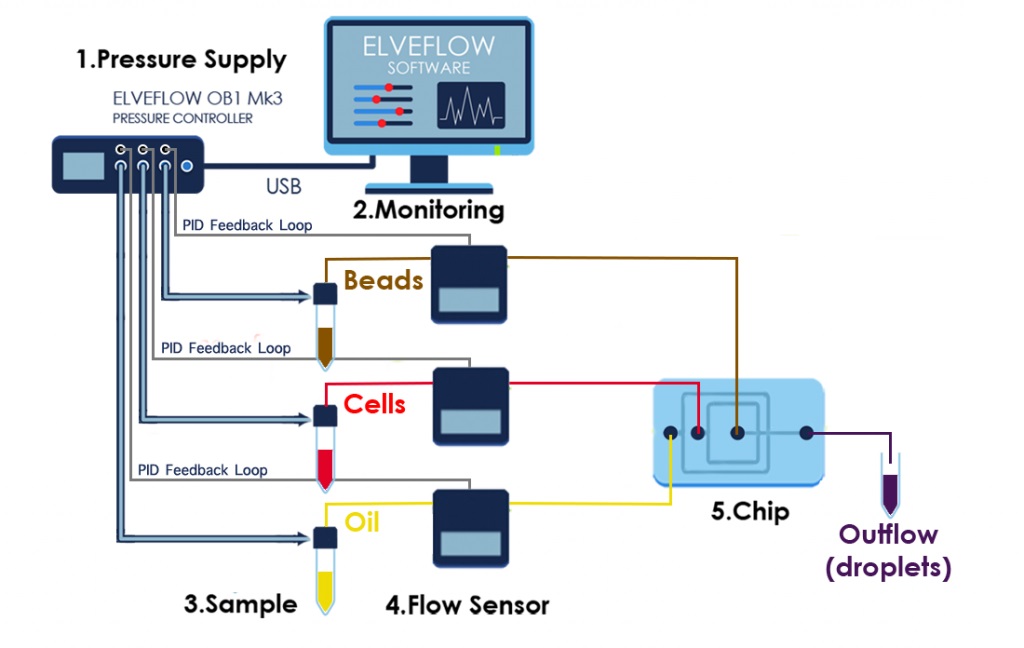

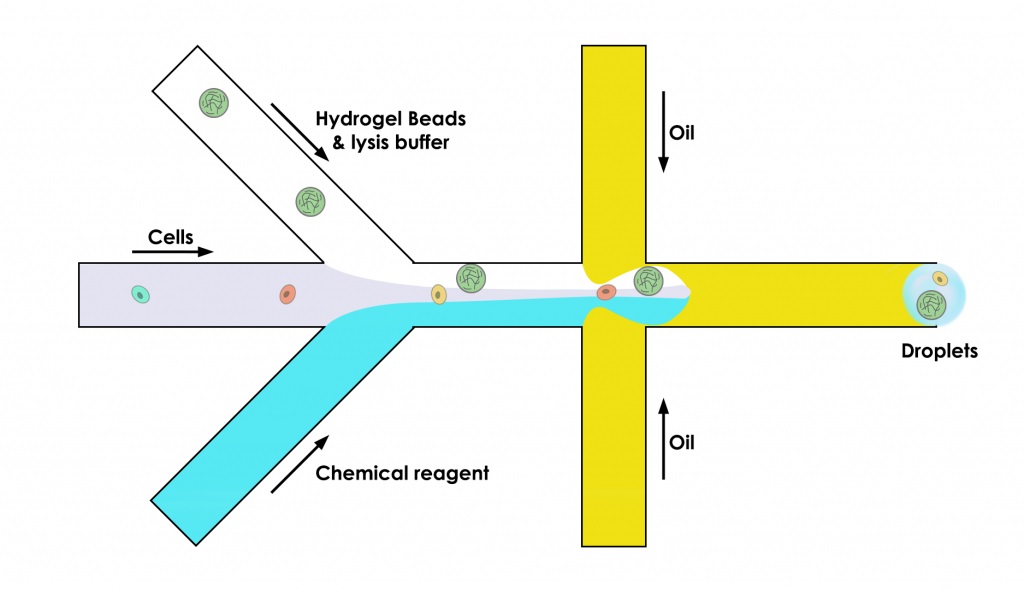

微流体热式流量传感器MFS用于微液滴包裹实验的参考应用示例

(压力驱动控制和液体流量控制;液体流量监测;实验自动化运行)


Set-up-diagram-microfluidic-chip-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue1-1024x648.jpg

microfluidic-chip-hydrogel-beads-microparticle-drop-seq-microfluidics-single-cells-analysis-ARN-AND-barcode-complex-tissue-1024x590.jpg

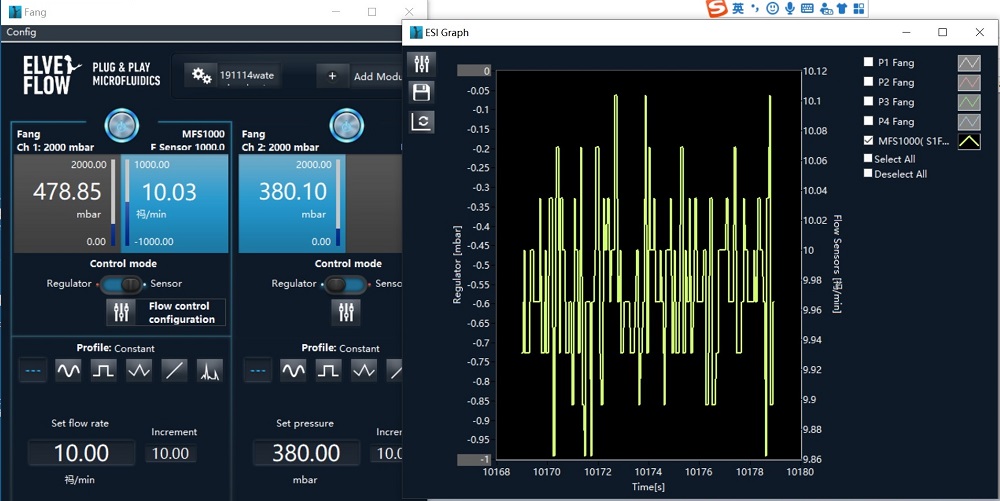

MFS4流量传感器搭配OB1 MK3+流量控制器实现稳定的1μL/min和20μL/min的恒定流量流动
