微流控注射泵模块

超高压注射泵模块neMESYS XL 7000N




适用于高达890 bar的超高压系统

功能强大,高效,高度准确



在极端压力水平(高达890 bar)或高通量应用中,您现在可以使用新的neMESYS超高压模块。

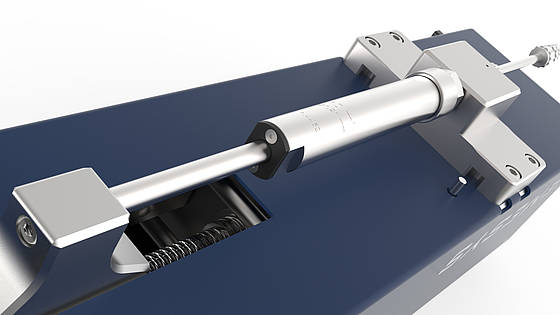

—极其强大和高度精确的驱动单元

—各种注射器尺寸,取决于预期用途(也是非金属变体)

—传感器接口

—Swagelok连接

—带安全切断的保护罩

—PC软件或带CANopen的外部控制



使用互连电缆,该模块可以集成到任何现有的neMESYS配料系统中,并可通过我们的软件解决方案(QmixElementsQmixSDKLabVIEW集成套件)方便地控制。

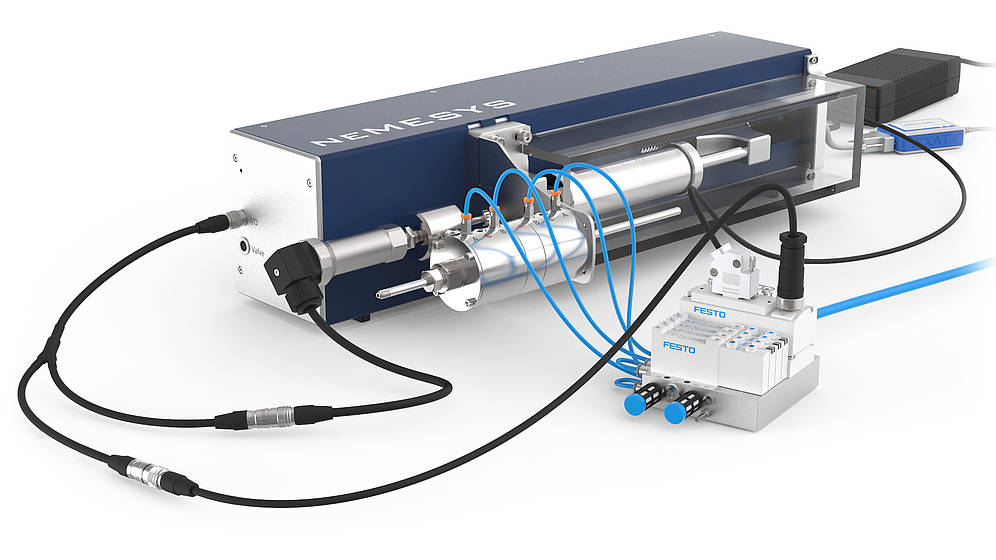

高压阀门可达1370 bar

强大的阀门,用于强大的泵






对于我们的超高压注射泵,我们还为您提供合适的高压阀门。我们的气动高压阀可用于高达1370 bar19870 psi)的压力和高达160的温度。使用提供的FESTO阀岛,您可以轻松地将这些阀门集成到由一个或多个注射泵组成的装置中。






非常通用

适用于地质、石油化学、工业涂料

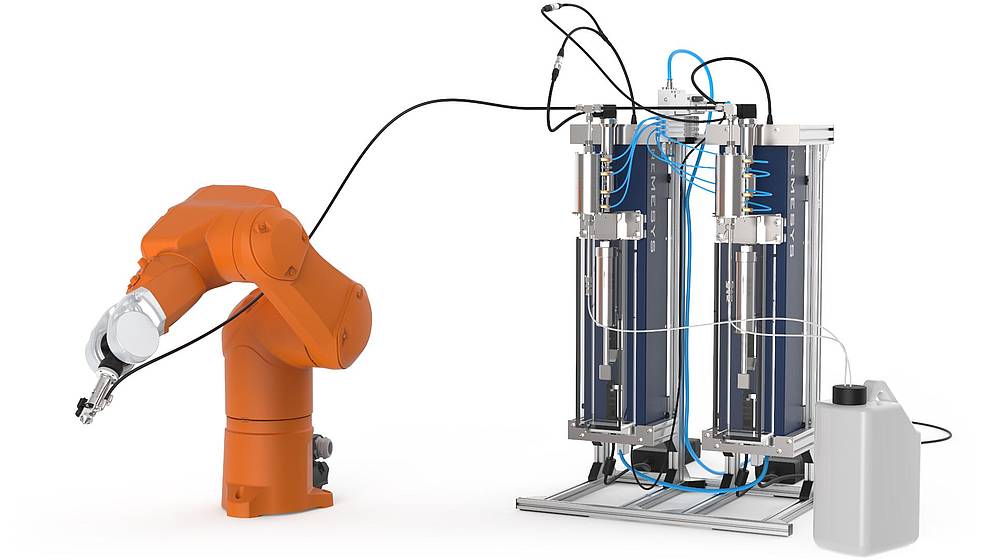

使用合适的配件,例如我们的neMESYS XL注射泵或气动高压阀的立式机架,我们为您配置最适合您应用的系统。无论是地质学、石油化学、工业精细计量或工业涂层-在高压和高精度计数的应用中,我们的neMESYS XL泵都是合适的解决方案。



用于neMESYS插件的QmixElements软件






neMESYS插件将所有neMESYS注射泵整合到QmixElements软件套件中,此插件为您提供强大的注射泵功能,这是您在其他任何地方都找不到的。清晰的布局、极具吸引力的用户界面可让您全面了解所有重要参数例如注射器填充水平、配置的注射器、计量方向、当前流速、当前阀门位置或当前压力。



亮点:

—注射器尺寸、填充水平和阀门位置的图形显示

—体积和流量的SI单位可自由选择(mlnlml/s…

—注射器向导将指导您完成新注射器的配置

—实时显示当前值例如流速、注射器填充水平或剂量

—注射器的颜色取决于移动方向(橙色=填充,蓝色=分配,灰色=停止)



图形压力显示






neMESYS注射泵的压力显示可让您随时关注集成压力传感器的压力。显示模式以数字形式和条形图可视化压力传感器的当前值。显示屏还使用不同的颜色-绿色(低压),黄色(中压)和红色(高压),让您对模块的压力范围有一个很好的了解,因此,您可以检测临界条件并快速做出反应。



易于注射器配置

选择现有的注射器或创建自己的注射器






您可以从众多现有的注射器中进行选择,也可以使用注射器向导快速配置您自己的注射器。只需为新注射器选择内径、活塞行程和注射器材料即可完成。然后,软件将显示您的注射器,其中包含所选材料以及您选择的厚度和长度。



neMESYS压力和模拟I/O安全监控

通过自动报警反应获得更多安全性






模拟I/O监控功能允许您使用任何模拟输入或压力传感器作为neMESYS注射泵的安全开关。在危险情况下,例如超过某个最大压力或温度,您可以自动停止neMESYS泵,关闭它们或只是发布警报信息。输入(压力、温度)以及报警响应(停止泵,泵关闭,警告)可由用户自由选择。

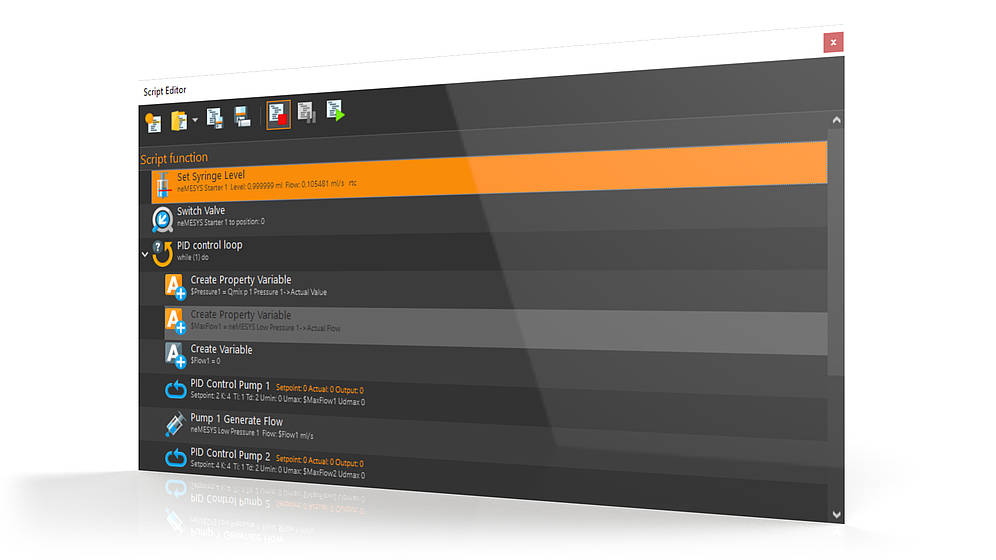

脚本功能

复杂过程的图形化编程






QMixElements脚本系统完全支持neMESYS泵,您可以使用拖放操作通过图形界面在很短的时间内编写自己的复杂配料过程。借助强大的脚本功能,您可以非常快速地实现要求,例如使用多个泵进行时间控制计量或在特定时间段内创建流量梯度。结合其他QmixneMESYS设备,您可以在实验室中设置复杂的过程和测试。

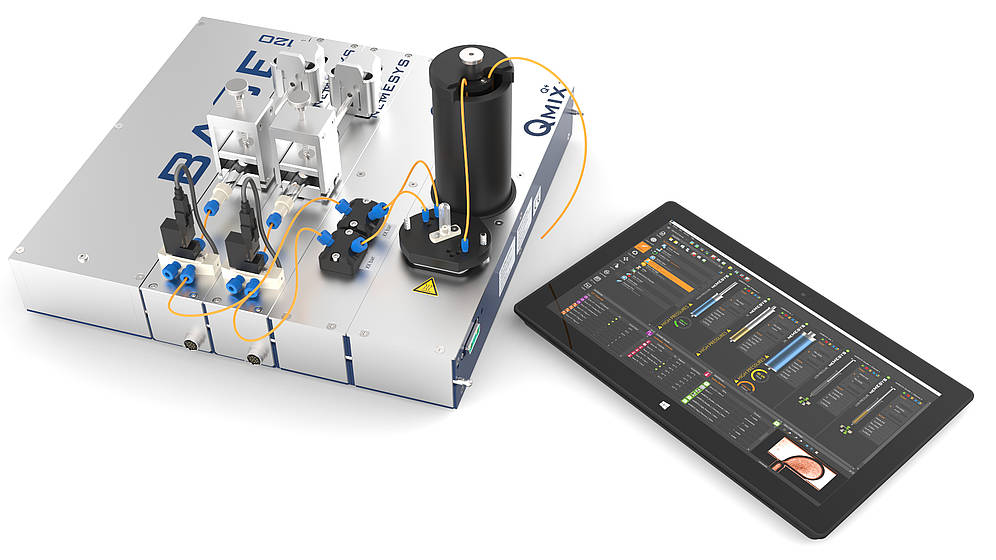

QmixElements软件

实验室自动化平台






QmixElements软件是一个全面的,基于插件的模块化软件解决方案,可通过通用图形用户界面控制所有cetoni设备。该软件包含一个提供基本功能和服务的核心,例如应用程序窗口、事件日志或工具栏。


规格参数

Flow Performance


Syringe

Material

Parameter

Pressure Max.


Flow Rate Min. [nl/min]

Flow Rate Max. [ml/min]

[bar / psi]

10 ml

Steel

12.04

61.4

890 / 13k

25 ml

Steel

30.9

157.7

345 / 5000

60 ml

Steel

75.7

385.0

130 / 1885

75 ml

Steel

95.4

486.0

100 / 1450

100 ml

Steel / PTFE

124.0

631.0

85 / 1232

250 ml

Steel

302.0

1540.0

35 / 507

Mechanical Data

Weight

19 kg

Dimensions (L x W x H)

600 x 195 x 145 mm

Environment

Operating Temperature

0 – 45 °C

Storage Temperature

-40 – 75 °C

Operating Humidity

20 – 80 %, Noncondensing

Storage Humidity

20 – 80 %, Noncondensing

Electrical Data

Peak Power Consumption

240 W

Power Supply Voltage (Input)

48 V DC

Interfaces

CAN

max. 1 Mbit/s

RS232

max. 115200 bit/s

I/O Port (12 Pin)

12 bit

Module Performance

Max. Pusher Velocity

13 mm/s

Min. Pusher Velocity

2.5 nm/s

Min. Pusher Travel

76 nm

Max. Linear Force

7000 N / 1574 lbs

Module Configuration

I – Piece Material

316L* or PTFE

Fluidic Port

7/16"-20 UNF female to   *1/4" or 1/8" tube

*default configuration


CETONI高精密微流体注射泵neMESYS系列安装简单方便,仅需要几分钟便可安装完毕。您可以通过下面的视频加以了解。
