微流控或微流体注射泵

微流控专用4端口手动切换阀 (注射泵用流体切换)



微流控专用4端口手动切换阀需要使用人员手动控制和多个流体系统之间连接的应用。其允许您通过转动控制头而在不断开管路的情况下轻松地在两个流体路径之间进行切换。


4端口手动切换阀适配1/16"外径导管的接头和垫片。


有3种可供选择的切换选项:对角流、右角L流和单T型流。

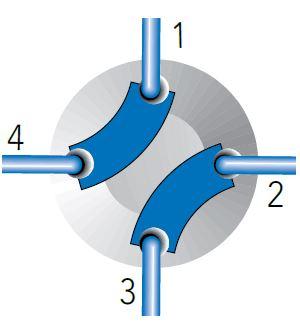

对角流切换阀

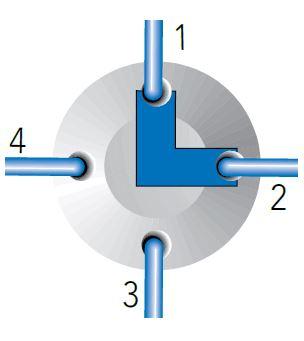

右角L流切换阀

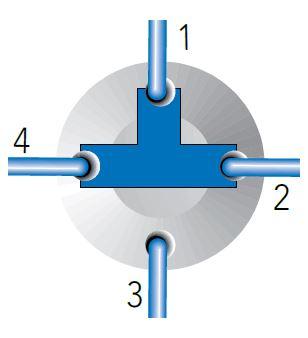

单T型流切换阀


4端口手动切换阀由PEEK材质制造,具有生物相容性和出色的耐化学性。其具有1/4-28螺纹端口,并带有用于1/16"外径导管的接头和垫片。用于1/8"外径导管的接头和垫片是单独提供的。执行实验操作时,所有端口必须连接到实验系统的管路。

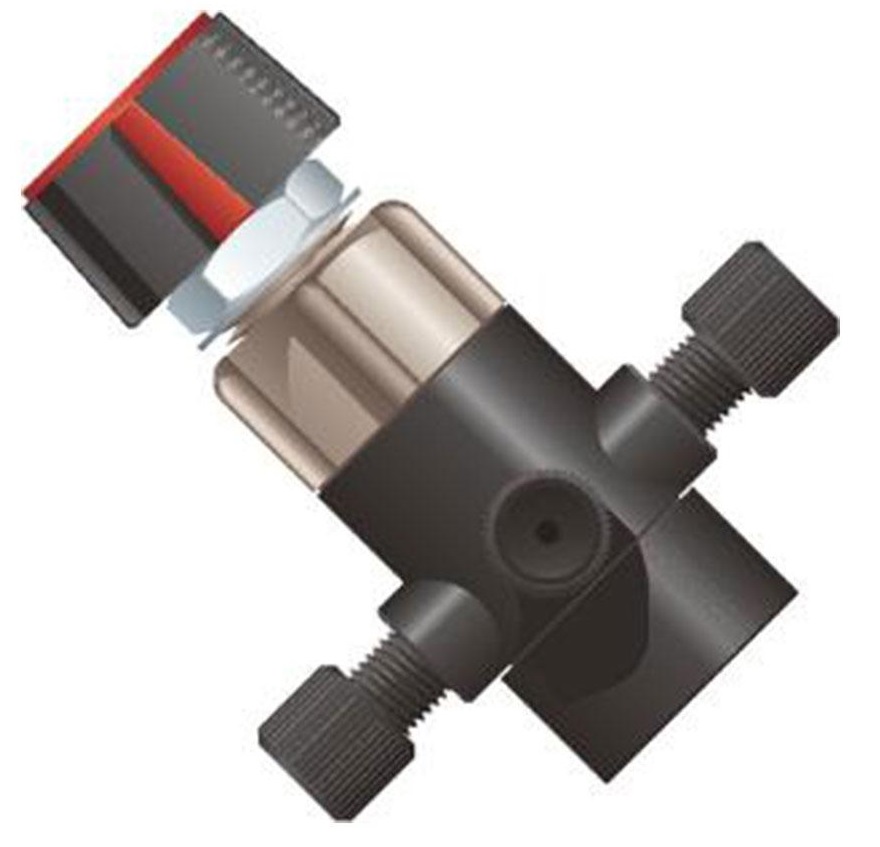

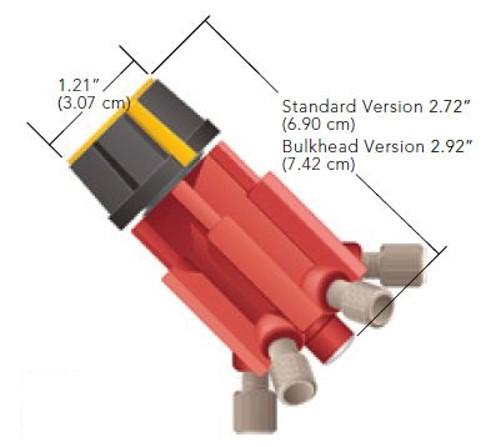

每个4端口手动切换阀都有标准版本和隔板安装版本。如果需要将阀门放置在特定的支架中如垂直阀门支架,则应首选可安装隔板版本。


主要优势:

● 高压灭菌材料:PEEK和PTFE

● 无限重复使用

● 易于在您的微流控装置中安装

● 孔径:1 mm

● 耐压高达:34 bar(500 psi)

● 内部容积:

        对角流切换阀:12.4μL

        右角L流切换阀:6.2μL

        单T型流切换阀:9.7μL

● 连接方式:4个1/4"-28平底螺纹端口




应用

在清洗,更换色谱柱或其他操作过程中,请切断流量,而无需断开系统连接。

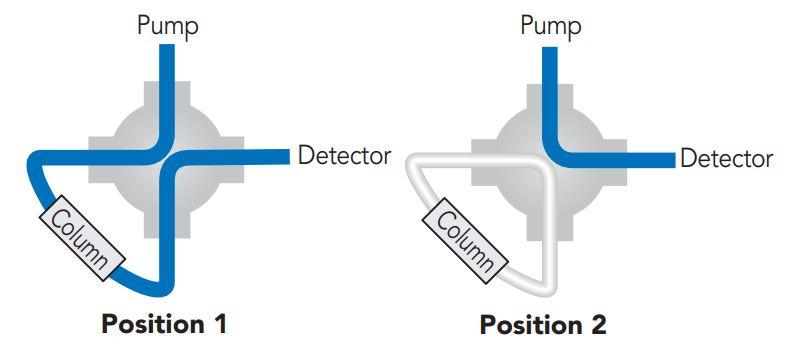

对角流切换阀应用示例




使用数字流量版的4通手动切换阀,您可以在清洁周期内保护微流控装置的敏感组件如色谱柱。通过使用该阀,您无需卸下、插入和重新连接不同的组件。

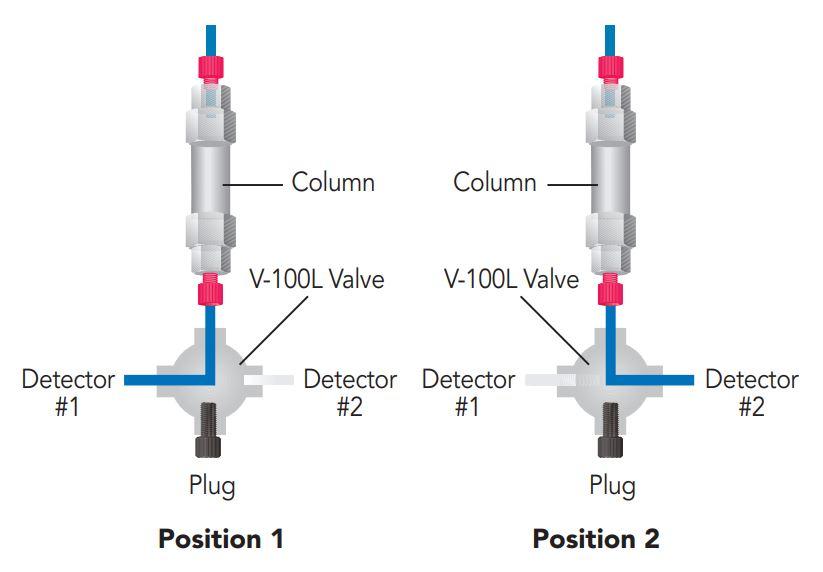

右角L流切换阀应用示例




使用数字流量版的4通手动切换阀,您可以通过在单根色谱柱上使用相同的流量从一个检测器切换到另一个检测器。可以使用特定的插头插入未使用的端口。

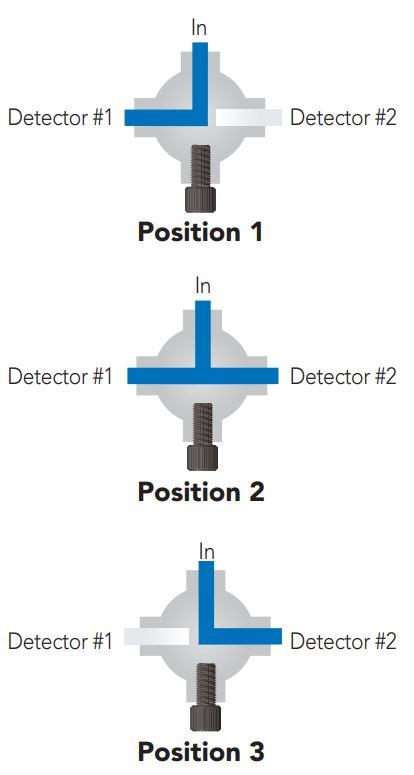

单T型流切换阀应用示例




单T型流量版本的4通手动切换阀允许您同时使用2个不同的检测器,同时保留了在需要时隔离每个检测器的能力。可以使用特定的插头插入未使用的端口。


微流控4端口手动切换阀包含的组件:

● (×1)4通手动切换阀:阀体采用PEEK制成,具有用于1/4-28UNF接头连接的1/4-28螺纹端口。

● (×4)短螺母1/4-28平底接头:Tefzel(ETFE)制造,用于1/16"外径硬管连接。

● (×4)平底1/4-28接头垫片:Tefzel(ETFE)制造,用于1/16"外径硬管连接。

● 仅用于右角L流单T型流切换阀配置,(×1)1/4-28平底堵头:Delrin制造。
